带安装底板的DC-DC降压变换装置结构

　　在工业控制板卡集成、小型嵌入式设备供电、车载低压电子系统改造这类场景里，非隔离式DC-DC降压变换器的安装适配性，往往比纸面转换效率参数更影响实际项目落地效率。这套结构设计没有采用市面上常见的裸板封装形式，而是给核心变换单元加装了一体化金属安装底板，从结构层面解决了批量装配时的定位、散热、绝缘防护三个核心痛点。

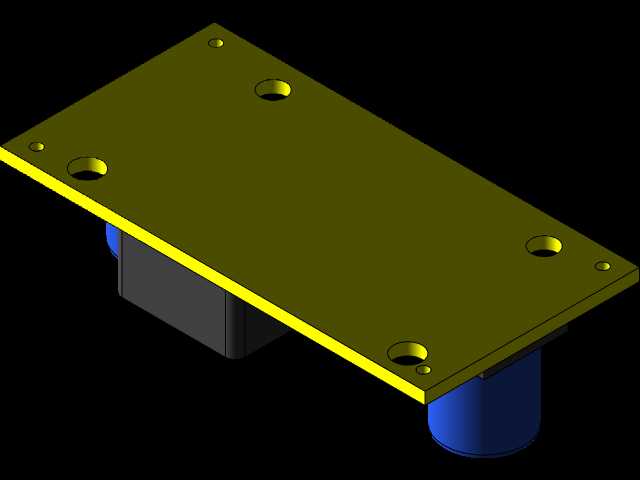

　　从实际使用场景出发，这类降压装置常被安装在设备电控仓的内壁、驱动板旁的空余安装位，或是移动设备的结构框架上，安装空间往往局促，且周边可能存在走线、其他发热元件、结构加强筋等干涉要素。设计时首先确定了安装底板的外形边界，整体采用矩形平板构型，四个角位及侧边对应位置预留了沉头安装孔，孔位的排布避开了下方核心变换元件的凸起部分，沉头深度适配常用的M3盘头螺丝，安装后螺丝顶面不会高出底板平面，避免和上层覆盖件或周边走线产生刮擦。底板边缘做了小尺寸的倒角处理，既消除了钣金加工后的锐边风险，也能在装配时起到导向作用，方便操作人员快速对准安装位。

　　核心变换单元布置在底板的下方区域，其中大容量电解电容作为高度最高的元件，被放置在底板靠近侧边的开孔位置，电容本体从开孔处向下探出，既压缩了整体结构的纵向总高度，也让电容的散热面直接接触外部流动空气，避免长期满负载工作时电容积热影响寿命。功率电感、整流管这类发热元件的顶面直接贴合金属底板的下表面，装配时可在接触面涂覆薄层导热硅脂，将工作时产生的热量快速传导到整块金属底板上，通过底板的大平面均匀散出，不需要额外加装散热片就能满足10A以内持续输出的散热需求，大幅降低了整体结构的体积与物料成本。

　　设计过程中特意做了安装孔位的通用性适配，孔间距参考了市面上主流开源电源模块、通用工业电源的安装尺寸，既可以直接替换原有同功率等级的老旧降压模块，也能适配标准的DIN导轨安装卡扣配件，不需要重新在设备结构件上打孔攻丝，就能完成固定。底板的表面做了导电氧化处理，在保证防锈能力的同时具备连续导电性，安装时只要和设备的接地金属面贴合，就能自然形成屏蔽层，降低DC-DC开关工作时产生的高频辐射对周边敏感模拟电路的干扰，这一点在传感器信号采集设备、小型无线通讯终端的供电设计中尤为实用。

　　从结构细节来看，底板和下方核心电路单元的连接采用了定位柱加卡扣的固定方式，没有使用螺丝锁附，一方面减少了装配工序，另一方面也避免了螺丝松脱掉落造成电路短路的风险。底板的厚度选取兼顾了结构强度与散热需求，不会因为安装时的锁紧力产生形变，也不会因为过厚导致整体重量超标，适配移动便携设备、车载设备这类有振动工况的使用场景，长期使用不会出现连接松动、接触不良的问题。电路部分的高压输入与低压输出端都预留了标准的接线位，既可以直接焊接导线，也能适配插拔式接线端子，方便不同项目的接线需求，不需要额外改板。

　　在实际选型适配时，这套结构的安装边界非常清晰，不需要预留额外的操作空间，只要在安装面上留出对应矩形区域的平整面，就能完成固定，周边仅需要留出接线端的走线空间即可，对于空间紧凑的小型设备设计非常友好。不同于裸板模块需要额外考虑绝缘防护、安装固定、散热的问题，这套一体化结构在出厂时就完成了核心部分的绝缘处理，底板和带电部分之间的绝缘间隙满足安规要求，安装时不需要额外加装绝缘片，减少了装配时的物料种类与出错概率。
