六旋翼车顶滑动式巡检无人机结构设计

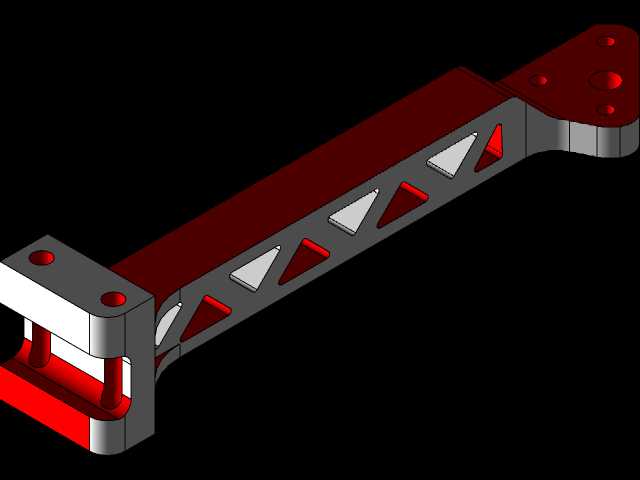

　　这款六旋翼滑动式无人机的结构设计，核心瞄准车载移动部署的巡检作业场景，区别于常规手持起降的多旋翼机型，其机架底部预留的滑动适配结构，可直接与车顶预置的滑动导轨配合，实现车辆行进过程中的快速收纳、滑出起降，无需人员手持操作，适配高速路网巡检、电力线路沿线路查、边境线车载巡逻这类需要长距离机动、随时起降作业的工况。从功能特性来看，整机采用六旋翼动力布局，相比四旋翼机型具备单动力冗余能力，单组动力单元出现故障时仍能维持姿态稳定迫降，适配野外复杂作业环境下的可靠性要求；机臂采用镂空桁架式结构设计，在保证结构抗弯、抗扭强度的前提下尽可能降低结构自重，抵消滑动适配机构带来的额外重量增量，避免有效载荷被结构重量过度占用。

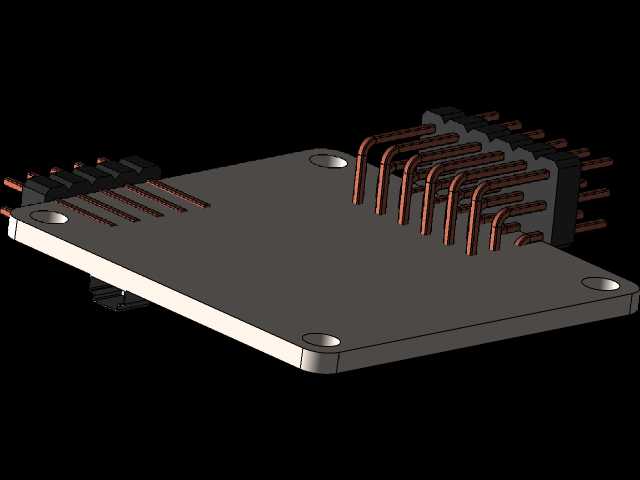

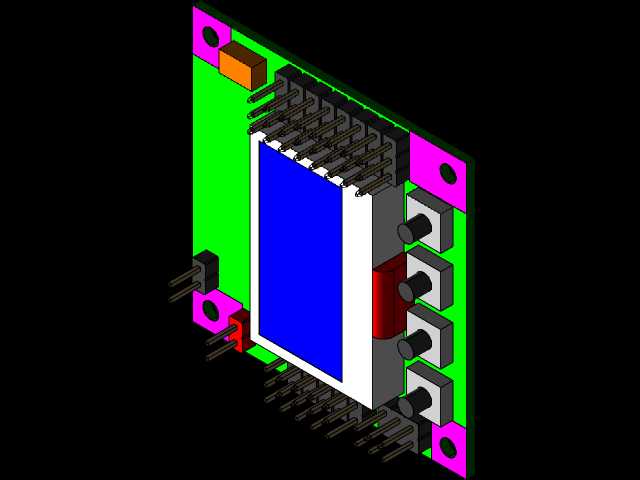

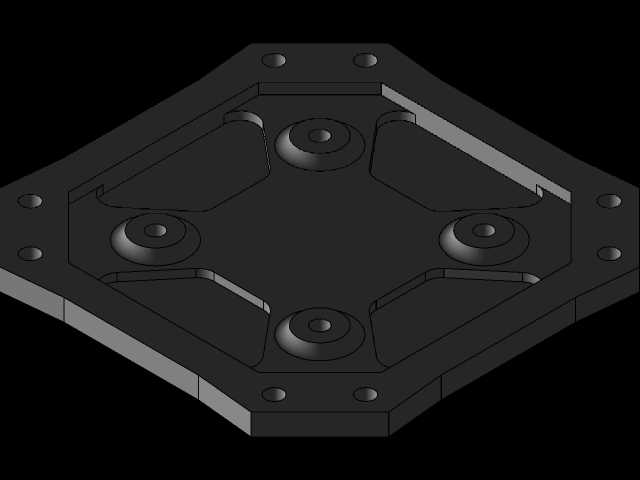

　　设计过程中优先考量了车顶部署的安装边界约束，整机收拢状态下的外廓尺寸严格控制在常规SUV车顶行李架的允许安装范围内，旋翼外侧加装的半包围防护圈，一方面避免起降过程中旋翼与车顶结构、周边障碍物发生剐蹭，另一方面在滑动收纳状态下，防护圈可作为结构受力件承受车辆行驶过程中的风载与振动冲击，无需额外设置旋翼固定卡扣。动力单元的安装座采用快拆式接口设计，维护时可单独更换单个电机与旋翼组件，无需拆解整个机架；中心舱体采用分层布局，最下层为滑动适配的连接座，直接与车顶导轨的滑块固连，中间层布置飞控、电源管理模块与电池舱，上层预留任务载荷安装位，可根据作业需求更换可见光相机、红外热成像仪、气体检测模块等不同设备，

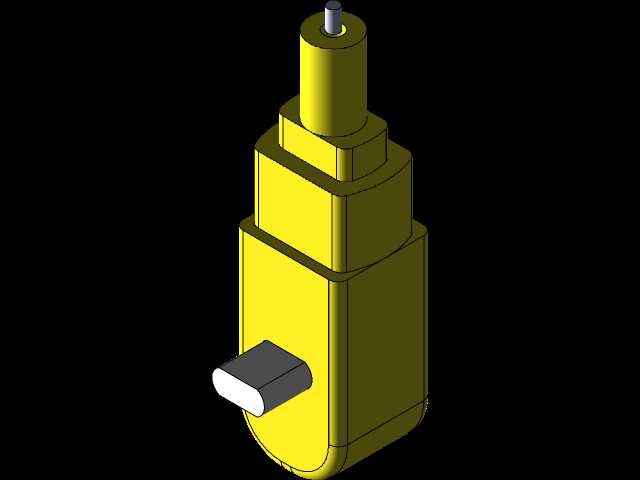

　　连接座与中心舱之间设置有阻尼缓冲结构，可吸收车辆行驶过程中传递到机体的振动，避免舱内电子元器件受长期振动出现松脱故障。滑动机构的设计采用了与通用工业导轨兼容的槽型接口，适配市面常见的20系列铝型材导轨规格，用户无需定制特殊导轨即可完成车顶部署，滑块位置设置有弹性锁止结构，收纳状态下可自动锁止，避免车辆加减速、颠簸过程中机体意外滑出，起降前通过舵机驱动解锁，机体可沿导轨平滑滑出至车顶外侧，避开车辆本体的气流干扰区域再执行起飞动作，降落后可自动沿导轨滑回收纳位置，全程无需人工干预。旋翼的布置采用上下层错位的六轴布局，相邻旋翼的旋转平面存在高度差，避免旋翼之间的气流干扰提升动力效率，同时这种错位布局可进一步压缩整机收纳状态下的横向尺寸，

　　降低车辆行驶过程中的风阻，减少额外的油耗与风噪。整机的重心设计严格控制在滑动连接座的中心轴线上，无论是收纳状态还是滑出起降过程中，重心始终落在导轨滑块的支撑范围内，避免出现偏载卡滞、起降侧翻的问题；中心舱的外壳采用快拆式卡扣连接，无需工具即可打开舱盖更换电池、调试飞控参数，外场作业时可快速完成电池更换，缩短作业准备时间。考虑到车载部署面临的高低温、淋雨、扬尘等使用环境，所有电子元件的安装位置都设置有密封胶条槽，组装时可加装密封胶条实现IP54级别的防护能力，适应野外不同天气条件下的作业需求；机架主体材质选用碳纤维复合板材与航空铝型材结合的方案，受力较大的滑动连接座、电机安装座采用6061铝合金机加工成型，机臂、防护圈等结构采用碳纤维板材切割粘接，在保证结构强度的同时将整机自重控制在合理范围内，保证足够的续航时间与载荷能力。
