嵌入式圆形数显温湿度检测装置

　　这款圆形嵌入式数显温湿度检测装置，主要面向需要密闭空间内温湿度实时监测的场景设计，常见应用包括冷藏柜、保温箱、工业机柜、小型环境试验舱、车载储物舱、宠物饲养箱、雪茄保湿盒这类需要精准掌握内部温湿度参数的场合，替代传统的指针式温湿度表，解决指针表读数误差大、无法快速获取精准数值的痛点。从实际使用需求出发，这款装置采用圆形嵌入式安装结构，外壳直径适配45mm的标准开孔，安装时仅需在待监测的腔体面板上开出对应尺寸的圆孔，将装置整体推入开孔即可依靠外壳与面板的过盈配合完成固定，无需额外设计安装支架或者螺丝固定位，大幅降低配套设备的面板加工难度，也能适配不同厚度的面板材质，不管是塑料面板、薄金属面板还是木质面板都能稳定安装，

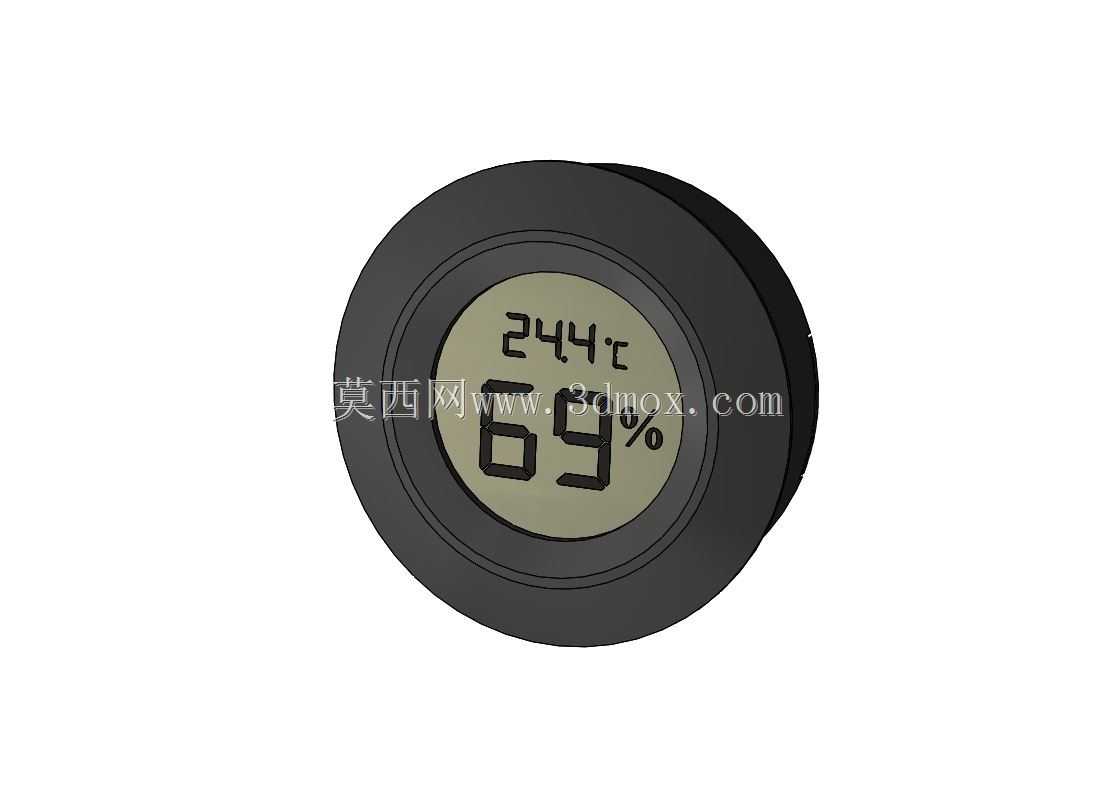

　　不会出现松动脱落的问题。装置正面集成整块LCD段码显示屏，屏幕区域做了下沉式防护设计，外层的黑色外壳边缘高出显示屏表面1.2mm，即使安装过程中或者日常使用时面板受到摩擦、轻微碰撞，也不会直接刮花显示屏表面，保证读数清晰。显示屏采用大字号段码显示，上方区域显示实时温度数值，测量范围覆盖日常工业与民用场景常用的-20℃到60℃区间，分辨率达到0.1℃，下方区域显示实时相对湿度数值，测量范围0%RH到99%RH，分辨率1%RH，显示数值采用高对比度黑字浅底设计，即使在光线较弱的柜体内部，也能快速识别读数，不需要凑近仔细辨认。装置的电路部分全部集成在外壳内部，外壳采用ABS阻燃材质注塑成型，侧壁做了均匀的薄壁加强筋设计，

　　既保证整体结构强度，避免安装推入时外壳变形挤压内部电路板，又能控制整体重量，单只装置重量不到20g，不会对安装面板造成额外的负重压力。外壳背部预留了温湿度传感元件的通气槽，槽口做了防尘格栅设计，既能保证腔体内部的空气可以顺畅流通到传感元件表面，保证测量数值的响应速度与准确性，又能阻挡腔体内部的大颗粒灰尘、杂物直接接触传感元件，延长传感元件的使用寿命，减少日常维护的频次。从设计逻辑上，这款装置没有设置多余的实体按键，出厂前已经完成温湿度参数的校准，用户安装后即可直接上电使用，不需要额外进行参数设置，避免非专业人员误操作导致测量数值失准。装置的供电采用低压直流设计，适配常见的3V纽扣电池供电，电池仓设计在外壳背部，

　　更换电池时不需要将整个装置从面板上拆下，仅需打开背部的电池仓盖即可完成电池更换，日常维护十分便捷。在结构建模过程中，重点还原了外壳的安装配合尺寸，包括外壳的外径公差、安装导向倒角、显示屏的视窗边界、背部通气槽的开孔位置与尺寸，所有尺寸都按照实际量产产品的装配公差做了对应预留，结构设计从业者可以直接将这个模型嵌入到对应的柜体、箱体面板设计中，不需要反复核对安装开孔尺寸，也可以基于这个基础模型做外观改型，比如调整外壳颜色、增加品牌标识区域、修改显示界面的段码布局，适配不同细分场景的外观需求。对于设备选型人员来说，这个模型可以直接用于方案评审阶段的装配模拟，验证安装位置是否与内部其他元器件产生干涉，确认面板开孔位置是否符合人机工程学要求，保证最终安装完成后，操作人员可以在常规操作视角下快速读取温湿度数值，不会被设备上的其他操作部件遮挡视线。不同于外置式的温湿度检测装置，这款嵌入式设计的装置整体与面板齐平安装，没有突出的结构部分，不会在设备表面形成积灰的死角，也不会因为外部磕碰导致装置损坏，适配需要经常清洁表面的食品加工设备、医疗存储设备这类对卫生要求较高的应用场景。
