霍尼韦尔板载式差压传感元件结构模型

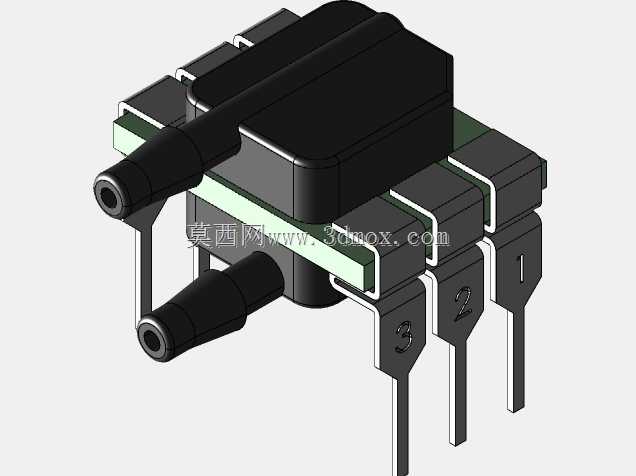

　　在医疗呼吸设备、暖通空调风压监测、工业气动回路压差检测这类场景里，差压传感器的选型和安装结构设计，往往直接决定整套检测系统的可靠性，很多刚接触气路设计的工程师容易忽略传感元件的安装边界，要么预留的插装空间不足导致气管弯折，要么引脚排布和PCB焊盘不匹配造成焊接应力，最终影响检测精度甚至出现气路泄漏。这款板载安装的差压传感元件，采用双气嘴侧向引出的结构，两个气嘴为等径倒刺式硬管接口，适配常规的柔性气动软管，安装时仅需将软管推入至气嘴根部即可完成气路连接，倒刺结构可在0.1MPa以内的工作气压下保证连接可靠性，无需额外加装管箍，适合狭小空间内的气路快速装配。从结构设计逻辑来看，传感主体采用黑色塑封全包覆结构，将内部的MEMS压敏芯片、

　　信号调理电路完全密封在塑壳内部，仅通过引脚和气嘴与外部连接，这种设计一方面可以隔绝外部环境中的粉尘、水汽对内部检测元件的侵蚀，满足常规工业场景的防护要求，另一方面塑封外壳的成型一致性较好，适合SMT回流焊或者波峰焊的批量生产工艺，引脚采用标准的直插式排布，三个引脚分别对应电源输入、信号输出、接地功能，引脚间距按照常规PCB插件孔距设计，焊盘直径适配0.8mm的标准插件孔径，焊接后引脚与PCB的结合强度可满足常规工业设备的振动工况要求，不会出现引脚脱焊的问题。在安装边界设计上，建模时需要重点关注几个关键尺寸：首先是两个气嘴的中心距，这个尺寸直接决定气路布局时的软管走向，若中心距偏差过大，会导致两根软管安装后出现相互挤压、弯折的情况，

　　长期使用会造成气路堵转，影响压差检测的准确性；其次是气嘴顶端到引脚末端的总高度，这个尺寸决定了PCB安装时与设备外壳或者周边元器件的安全距离，若预留空间不足，气嘴会顶到外壳导致PCB安装不到位，或者引脚过长碰到周边金属结构造成短路；另外塑封主体的长宽尺寸也需要和PCB上的丝印边框匹配，方便生产时的元件定位，避免贴装偏移。从实际使用场景来看，这类差压传感器的检测量程覆盖微压差段，可精准检测两个气路之间的微小压力差，在医疗制氧机里可用于检测氧气通路的流量压差，换算得到实时氧气输出流量；在暖通空调系统里可用于检测滤网前后的压差，判断滤网是否堵塞需要更换；在工业气动设备里可用于检测气源处理元件前后的压差，判断过滤器是否需要排水或者更换滤芯。

　　建模过程中对气嘴的内孔做了等径还原，可直接用于气路流场的仿真分析，验证不同流量下的气嘴压损情况，引脚的倒角、塑壳的拔模斜度都按照实际量产零件的工艺参数做了还原，可直接用于PCB的3D布局干涉检查，提前发现安装过程中可能出现的结构冲突，减少样机试制阶段的改模次数。需要注意的是，这类传感元件的气嘴为塑封一体成型结构，安装时不能承受过大的侧向力，否则会造成气嘴根部开裂导致气路泄漏，因此在结构设计时需要在气嘴周边预留一定的防护空间，或者设计对应的气嘴支撑结构，避免软管拉扯时直接将力作用在气嘴根部。另外引脚的成型角度也需要严格按照模型尺寸设计，若引脚弯折角度偏差过大，会导致插件时无法顺利插入PCB焊盘，强行压装会造成引脚变形甚至塑壳开裂。
