槽型光电叉式检测传感元件三维结构

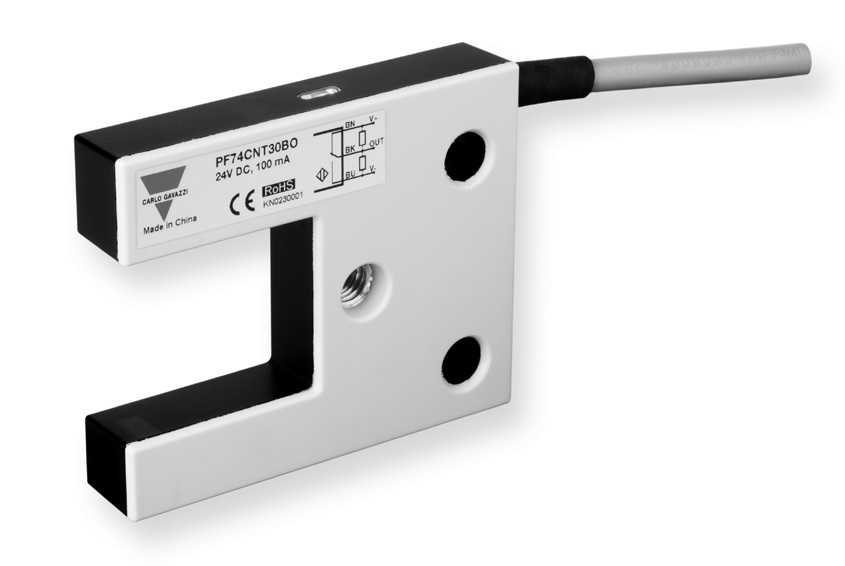

　　在自动化产线的工件到位检测、传动机构的转速反馈、物料堆叠的计数场景里，槽型光电传感器一直是小空间检测需求里的高适配选型，这款U型叉式光电元件的三维结构，完全围绕现场安装与检测工况做了细节落地。从外形边界来看，整体采用一体化U型叉臂结构，叉口间隙为30mm，这个尺寸刚好适配多数输送线上的常规挡片厚度、小型工件的通过空间，不会因为间隙过小导致工件剐蹭检测面，也不会因为间隙过大造成光轴偏移引发的检测误判。主体外壳采用方正的块式设计，两个安装孔位分布在主体侧平面，孔位间距经过标准化适配，可直接对应常规安装支架的孔距，不需要额外做转接板加工，出线端采用侧出式线缆设计，线缆根部做了防弯折的应力释放结构，在设备长期运行产生小幅振动的工况下，能避免线缆根部断线的常见故障。

　　从功能设计逻辑上，这款传感器采用940nm红外调制光作为检测介质，调制光的设计可以有效规避车间内的环境光干扰，比如焊接工位的弧光、车间照明的强光直射，都不会触发误信号，供电采用24V直流供电，是工业现场最通用的控制回路电压等级，不需要额外配置转换电源，输出端支持NPN与PNP双极性推拉输出，能直接适配市面上绝大多数PLC、继电器控制回路的输入极性，不用在选型阶段额外确认输出类型，降低选型出错的概率。本体侧面集成了LED状态指示灯，安装调试的时候不需要额外接万用表测信号，直接观察指示灯状态就能确认光轴是否对准、输出是否正常，大幅缩短现场调试的时间。

　　在防护与可靠性设计上，外壳接缝处做了密封处理，能达到高防尘等级，适配木工车间、粉体输送线这类多粉尘的工况，不会因为粉尘堆积在检测光路上造成检测失效，电路部分做了反极性保护、短路保护以及瞬态过压保护，现场接线的时候如果误接电源正负极，不会直接烧毁内部电路，输出端意外短路也能触发保护机制，不会波及控制回路的其他元件，EMC性能做了强化设计，在变频器、伺服电机较多的强电磁干扰车间里，也能稳定传输检测信号，不会出现信号跳变的问题。

　　做三维建模的时候，需要重点还原几个关键尺寸的精度：首先是叉口的两个检测面的平行度，两个光学镜头的安装面必须保持平行，否则会导致光轴偏移，实际检测距离达不到标称值；其次是安装孔的相对位置公差，要控制在±0.1mm以内，保证和标准支架的互换性；线缆根部的防折结构要还原出锥度过渡的形态，不能做成直角转折，否则在做布线干涉检查的时候，会误判线缆和周边结构的间隙。另外本体上的标识区域要预留出丝印的位置，标签凹槽的深度要符合实际产品的工艺，做装配仿真的时候，要注意传感器的检测范围是叉口内的整个通光区域，只要有物体遮挡超过30%的光轴截面就会触发信号，在做产线虚拟调试的时候，可以把这个触发逻辑写入仿真参数，验证工位检测的逻辑是否通顺。

　　这类传感器在实际应用里，常被用在皮带线的工件到位检测、旋转轴的原点定位、气缸的行程到位确认、小型物料的计数分拣场景，相比对射型光电传感器，它不需要做发射端和接收端的光轴对准，安装的时候只要把固定螺丝锁紧就能完成调试，对现场安装人员的技术要求更低，相比电感式接近开关，它的检测距离更长，而且能检测金属、塑料、纸张等所有能遮光的物体，适用的物料范围更广。建模的时候还要注意整体的重量分布，因为这类传感器很多时候是直接安装在移动的滑台或者机械臂末端，本体重量控制在合理范围，不会给移动机构增加额外的负载，外壳的棱角做了小倒角处理，安装的时候不会划伤操作人员的手部，也不会刮破周边的线缆外皮。
