Rplidar-a2m8激光雷达测距传感装置

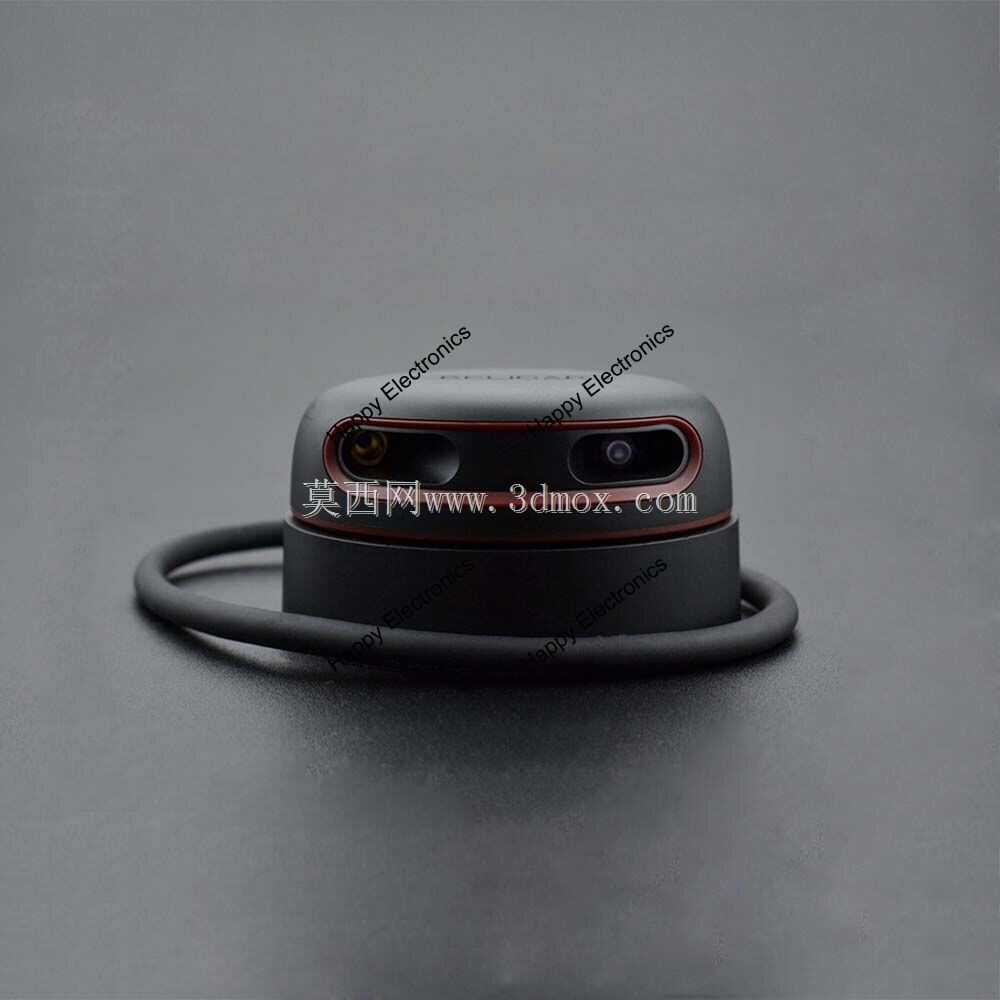

　　在移动机器人自主导航、AGV路径规划、服务机器人环境感知这类场景里，激光雷达是核心的环境探测部件，Rplidar-a2m8作为常用的二维激光测距雷达，其结构设计完全围绕紧凑安装、稳定扫描、低功耗运行的实际工程需求展开。从外形结构来看，该雷达采用一体化圆盘式封装设计，主体外壳分为上下两层同轴结构，上层为旋转扫描单元的保护罩，下层为固定安装基座，整体无外凸的零散部件，这种设计首先考虑的是设备集成时的安装兼容性，圆盘形结构可以适配各类机器人顶部、侧方的安装位，不需要额外设计异形避让结构，安装时仅需要在基座对应位置预留固定孔位，即可完成快速装配。

　　从功能实现逻辑来看，该雷达的核心功能是通过360度全向旋转的激光发射与接收模块，实时采集周边环境的距离点云数据，为上层控制系统提供二维平面内的障碍物轮廓、距离信息。设计时将旋转驱动模块、激光收发模块、信号处理电路全部集成在圆盘壳体内部，一方面可以减少外部走线带来的缠绕风险，旋转部分采用非接触式的信号与供电传输结构，避免了滑环结构长期磨损带来的寿命问题，另一方面密封式的壳体可以阻挡日常使用中的灰尘、碎屑进入旋转间隙，降低运维维护的频次。

　　在实际选型适配过程中，需要重点关注其安装边界与尺寸约束，该雷达的整体高度控制在较低的区间，圆盘直径适配多数小型移动机器人的顶部安装空间，安装时需要注意在雷达旋转扫描平面的周边预留足够的无遮挡区域，不能有结构件突出到扫描视场范围内，否则会造成点云数据出现固定噪点，影响后续的建图与避障精度。同时其安装基座的固定孔位采用对称式布局，既可以正装在设备顶部，也可以根据安装空间需求倒装在设备底盘下方，倒装时需要注意调整扫描方向的参数配置，保证点云数据的坐标系与设备运动坐标系匹配。

　　从设计思路的细节来看，该雷达的外壳采用深色工程塑料材质，既可以减轻整体重量，降低旋转驱动的负载，提升长时间运行的稳定性，也可以有效屏蔽外部杂散光对激光接收模块的干扰，避免强光环境下出现测距不准的问题。前端的激光发射窗口采用半透明的保护罩，在不阻挡激光信号传输的前提下，保护内部的光学元件不会被外力磕碰损坏，保护罩与壳体之间采用卡扣式密封连接，日常维护时不需要复杂工具即可拆卸清理窗口表面的浮尘，保证激光信号的穿透率。

　　在实际工程应用中，这类激光雷达除了用于移动机器人的导航避障，还可以用于区域入侵检测、物体轮廓扫描、多点位尺寸测量等场景，不同场景下的安装方式略有区别：用于区域安防检测时，通常将雷达安装在监测区域的中心位置，高度设置在距离地面0.8-1.2米的区间，保证扫描平面可以覆盖整个监测区域，不会被低矮的障碍物遮挡；用于生产线物体轮廓检测时，通常将雷达固定在输送线侧方的支架上，调整扫描平面与输送线运动方向垂直，即可实时采集经过物体的截面轮廓数据，配合上位机软件完成尺寸检测、物体分类的功能。

　　结构设计层面，该雷达的旋转单元做了动平衡调校，在额定转速下运行时不会产生明显的振动，既可以保证测距的精度，也不会因为长期振动导致安装松动，内部的电路模块采用分层布局，电源处理模块与信号处理模块之间做了电磁屏蔽隔离，避免驱动电机运行时的电磁干扰影响激光测距的信号稳定性。供电与数据传输接口集成在基座的侧方，采用标准化的接插件，接线时不需要拆开壳体，现场装配的效率更高，接口处做了防呆设计，避免现场接线时出现插反的问题。

　　需要注意的是，在做结构集成设计时，不能在雷达的上方或者下方紧贴安装强电磁干扰源，比如大功率的伺服驱动器、无线通信模块，这类部件产生的电磁辐射可能会穿透塑料壳体干扰内部的信号处理电路，导致点云数据出现丢点、噪点增多的问题。如果安装空间确实无法避开这类干扰源，需要在雷达与干扰源之间增加薄金属屏蔽板，阻断电磁干扰的传输路径。另外雷达的旋转部分与固定壳体之间预留了微小的配合间隙，安装时不能让液体、金属碎屑顺着这个间隙进入壳体内部，否则可能会造成旋转卡滞或者电路短路，在潮湿或者多粉尘的场景下使用时，可以在间隙处增加一圈薄的防尘密封圈，不影响旋转的同时提升防护等级。
