创意趣味厕所指示锁闭装置结构设计

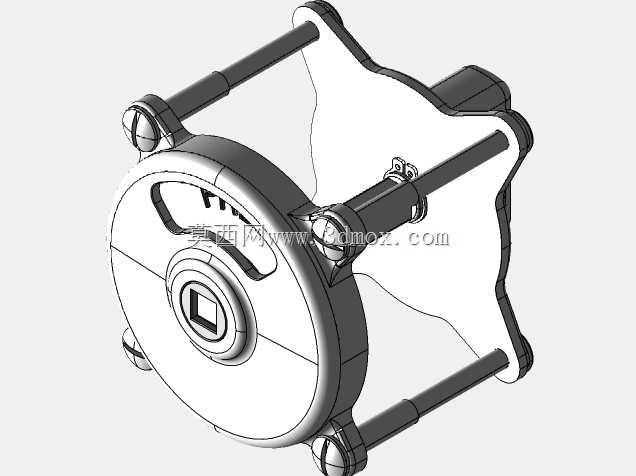

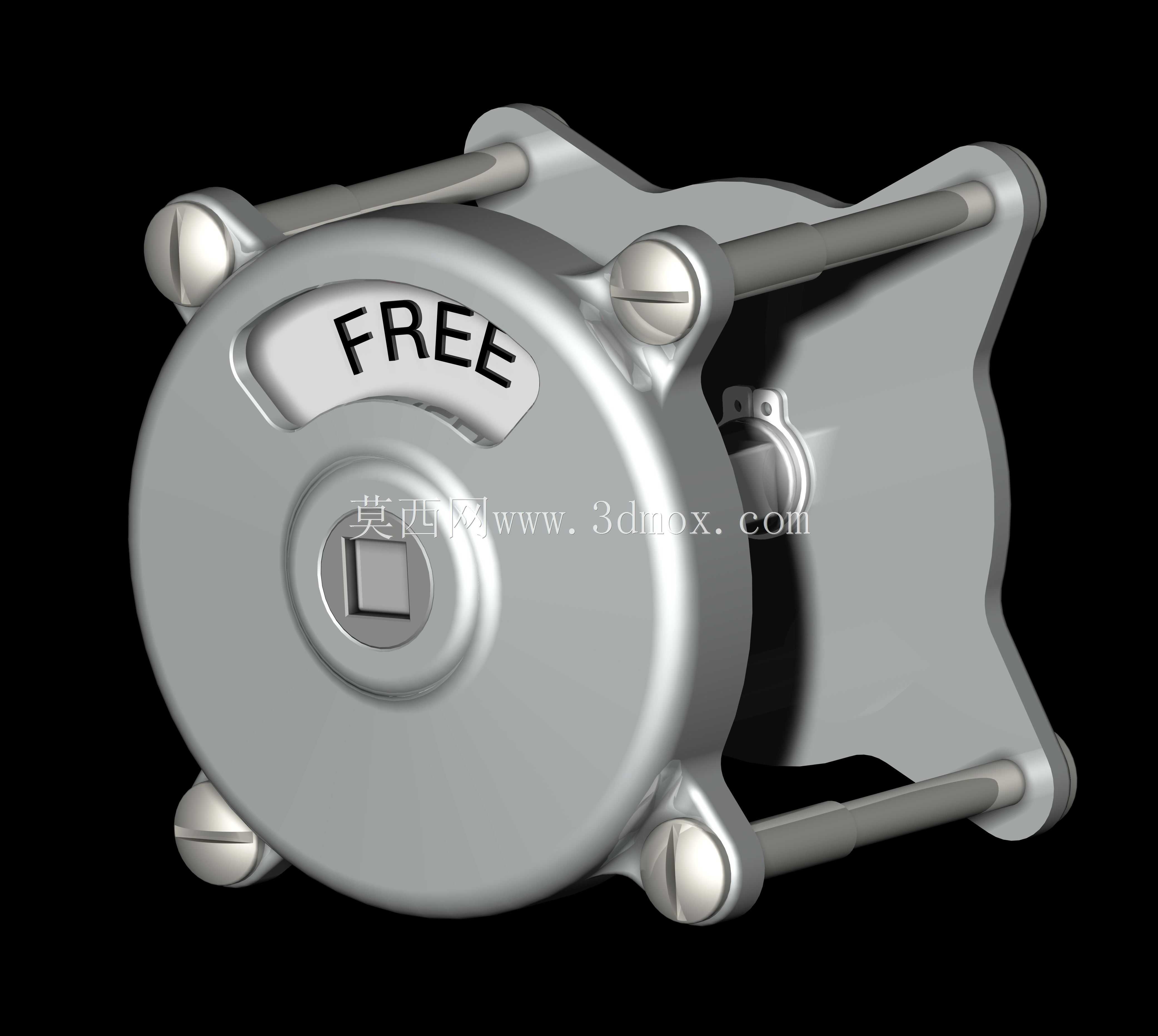

　　这款锁闭装置的设计初衷，是解决公共卫浴空间中厕位使用状态提示不清晰、锁具操作手感模糊的常见痛点，区别于常规的平移式插销或者旋钮式指示锁，它采用了外露式转盘指示结构，使用者在厕位外部距离1.5米以上的位置，就能通过转盘上的标识清晰判断厕位是否处于占用状态，避免了传统小型指示牌视角受限、标识磨损后难以辨认的问题。从结构布局来看，整个装置采用分体式夹装设计，主体外壳为带安装耳的圆盘形结构，四个角位的安装耳预留了沉头螺丝安装孔，安装时不需要在厕位隔门板上开复杂的异形孔，只需要按照安装耳的孔位坐标钻四个直径适配的通孔，再通过贯穿的长螺栓将内外两侧的组件夹紧固定在门板上即可，适配12mm到25mm厚度范围的常规公共厕位隔断板材，不管是抗倍特板、

　　PVC发泡板还是蜂窝铝板都能兼容安装，不需要额外定制转接件。装置的核心操作部件是正面的方形轴芯旋钮，旋钮和内部的锁舌传动结构直接联动，使用者进入厕位后，只需要转动方形旋钮90度，就能带动内部的锁舌伸出卡入门框的锁扣位，同时联动正面的指示转盘转动，将占用状态的标识转到显示窗口位置，反向转动即可解锁，操作行程短，反馈清晰，不会出现传统插销容易卡滞、对位不准的问题。外壳的边缘做了大圆角过渡处理，没有尖锐的凸起棱角，避免人员进出时磕碰受伤，所有外露的金属紧固件都采用沉头设计，螺丝端面和安装耳表面齐平，不会勾挂衣物或者清洁工具，日常保洁时可以直接用抹布擦拭整个外表面，没有容易积灰的缝隙死角。指示转盘的标识区域做了内凹式设计，

　　标识字符采用凹陷填充工艺，不会因为长期的手指触碰、清洁擦拭出现磨损掉漆的问题，相比印刷或者粘贴的标识耐用性提升数倍，适合高频率使用的公共场景。装置的内部传动结构采用了阻尼定位设计，旋钮转动到锁定或者解锁位置时会有清晰的档位反馈，不需要额外加装定位弹珠就能保持状态稳定，不会因为门板的晃动或者轻微震动出现指示状态偏移、锁舌自行回缩的问题。在结构强度方面，外壳和核心传动部件都采用了金属材质压铸成型，连接用的长拉杆为实心金属杆，抗扭强度可以承受超过15N·m的扭转力矩，远高于日常使用的操作力度，不会因为暴力操作出现壳体开裂、传动杆变形的问题。除了公共厕所的实际使用功能之外，这个结构的外观设计带有复古工业风的质感，外露的紧固螺丝、

　　圆润的壳体线条搭配清晰的状态标识，也可以作为创意装饰元素使用，比如工业风主题的空间装饰、文创产品的结构参考，甚至可以提取外观元素用于文创印花、周边产品的设计，拓展了结构本身的应用边界。从安装维护的角度来看，整个装置的拆解不需要特殊工具，只需要拧下四个角的紧固螺丝，就能将内外组件分离，内部的传动结构没有复杂的卡扣连接，出现故障时可以直接更换对应的损坏零件，不需要整体更换整个锁具，降低了后期的运维成本。锁舌的伸出长度设计为12mm，卡入门框锁扣的深度足够，不会因为门板的安装间隙出现锁止失效的问题，同时锁舌的边缘做了倒角导向，就算门板和门框之间存在少量的位置偏差，转动旋钮时锁舌也能顺利滑入锁扣孔位，降低了安装时的对位精度要求，普通的装修工人不需要专门的培训就能完成安装调试。
