弹簧驱动推锁式圆柱锁止机构

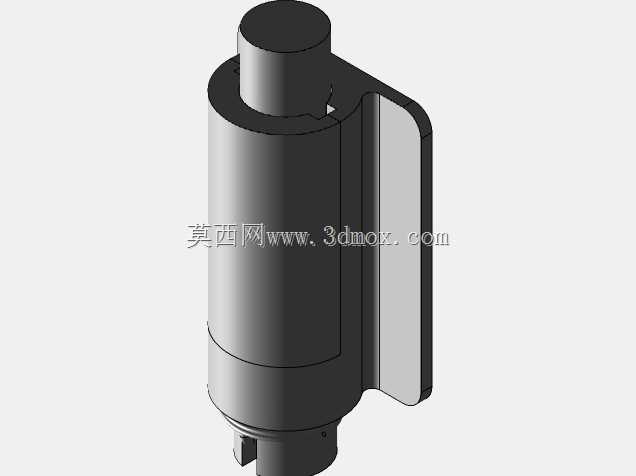

　　这套弹簧推锁机构的核心设计思路，是把日常插拔锁止的直线动作，通过内置弹簧的预紧力转化为自动卡位的锁止状态，不需要额外旋转锁舌或者外接动力源，操作人员单手按压即可完成锁止与解锁的切换，在小型舱门、快换工装夹具、设备检修盖板这类需要频繁开合的场景里适配性很强。从结构布局来看，主体采用同轴圆柱套筒作为承载基体，外层套筒做了轴向切槽处理，侧向伸出的卡位翼板沿着槽体做直线导向，完全避免了锁止过程中出现径向偏转、卡位卡滞的问题。顶部的圆柱段是按压操作的受力端，直径和主体套筒做了阶梯差设计，既给操作人员的手指按压留出了明确的受力接触面，也作为弹簧行程的上限位结构，防止按压超程导致内部弹簧发生并圈失效。底部的缩径轴段是插入对接工位的配合端，

　　加工时可以根据安装孔的公差选择h7或者g6的配合精度，插入对应安装座的定位孔后，侧向翼板在弹簧推力作用下自动卡入对接座的限位卡槽，不需要额外加装锁销或者卡扣。实际选型应用时，首先要确认安装边界：主体圆柱的外径需要和安装基座的开孔保持间隙配合，侧向翼板的伸出厚度要匹配对接卡槽的槽宽，整体轴向总长度要预留出弹簧工作行程的压缩空间，通常按压行程控制在5到12毫米区间即可，行程过短会导致卡位深度不足，受振动时容易意外脱开，行程过长则会增加操作按压力度，频繁使用时操作人员手部容易产生疲劳。内部弹簧的选型直接决定机构的使用手感与锁止可靠性，弹簧的预紧力需要覆盖机构自身活动部件的重力，同时要抵消设备运行过程中产生的常规振动加速度，

　　避免在设备颠簸时弹簧出现回缩松脱；但弹簧力也不能设置过大，否则解锁按压时需要的操作力超过普通人单手施力的舒适区间，日常使用体验会明显下降。套筒侧壁的导向槽和翼板之间预留0.2到0.3毫米的滑动间隙，间隙过小容易在粉尘、碎屑进入滑动副后出现卡涩，间隙过大则会导致翼板出现径向晃动，锁止后存在旷量。这类推锁结构和传统旋转式锁具相比，最大的优势是操作动作路径极短，不需要预留旋转锁舌的转动空间，在安装空间局促、周边排布有管线或者其他零部件的狭小舱体位置，不需要给锁具预留旋转操作的避让空间，仅需要在轴向留出按压操作的手指操作空间即可完成部署。在3C设备的小型检修门、自动化生产线的快换工装挡块、户外机柜的侧盖快锁场景里，

　　这种弹簧推锁结构可以替代传统的螺丝紧固方式，日常检修开合不需要借助螺丝刀等工具，大幅缩短运维开盖的操作时间。建模过程中需要重点核对几个配合关系：弹簧的内径要和中心导向轴的外径匹配，避免弹簧压缩过程中出现弯折跑偏；翼板的卡位端面做小角度倒角处理，插入对接卡槽时可以自动导正，即使对接位置存在少量对位偏差也能顺利滑入卡槽；套筒底部的轴段端面做圆角过渡，插入安装孔时不会刮伤孔壁的涂装或者加工面。如果应用在有防尘防水要求的户外场景，可以在套筒滑动配合的间隙处加装微型O型密封圈，阻挡雨水和粉尘进入内部弹簧腔，避免弹簧长期受潮出现锈蚀、弹力衰减的问题。整套机构没有复杂的异形传动零件，所有结构件都可以采用常规的车削、铣削工艺加工完成，加工成本低，后期维护时仅需要更换失效的弹簧即可恢复全部锁止功能，不需要整体更换锁体，在批量设备配套时可以通过调整弹簧刚度、翼板卡位尺寸来适配不同厚度的舱壁、不同锁止力要求的工位，结构延展性很强。
