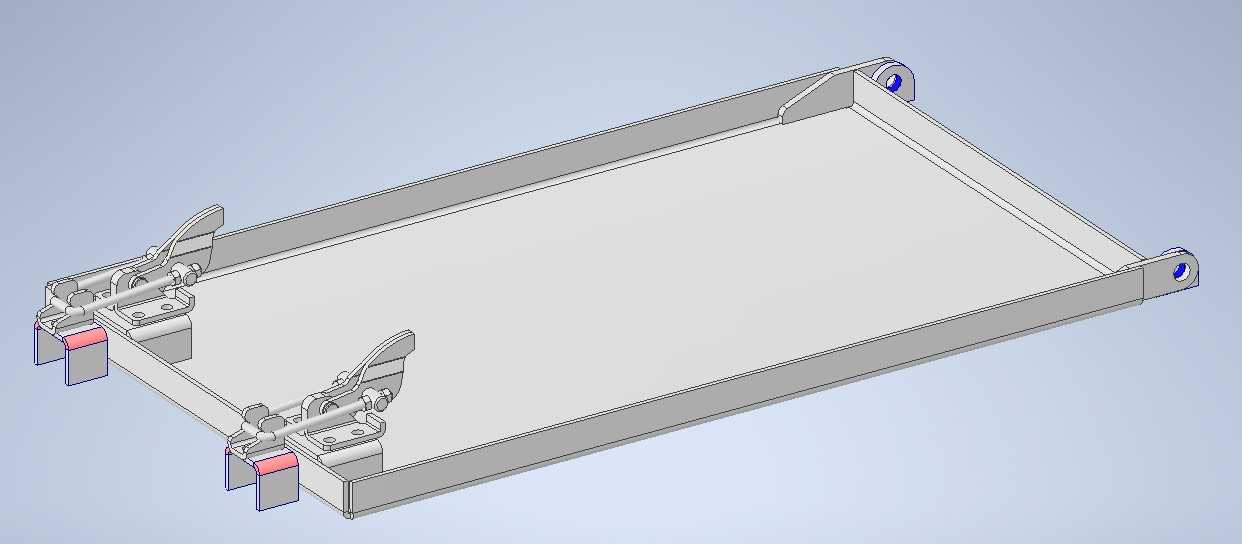

厢式设备侧门钩锁快开锁紧结构

　　这套钩锁锁紧结构主要应用在各类厢式作业设备、货运车辆的侧开式厢门场景中，日常工况下需要兼顾厢门闭合后的锁紧可靠性，以及作业时快速开启的操作便捷性，不少需要频繁开合厢门取放物料、检修内部构件的工业厢体、工程车辆侧门都会采用这类结构，相比传统的螺栓压紧、插销固定结构，操作步骤更少，单人无需额外工具即可完成开合动作，在户外作业、物料转运频繁的场景下能有效减少开合门的辅助操作时间。从结构功能来看，整套锁具通过钩头与厢体侧边框的挂接配合实现锁紧，锁体底座固定在厢门门板的侧边位置，操作手柄带动内部的连杆机构驱动钩头转动，当手柄下压至贴合门板的锁止位置时，钩头刚好勾住厢体上对应安装的锁座，同时通过机构的过死点位置实现自锁，

　　不会因为车辆行驶过程中的振动、颠簸出现意外松脱的情况；需要开启时只需要向上扳动手柄，带动钩头脱离锁座即可完成解锁，整个操作行程控制在单手握持可完成的范围内，操作力经过杠杆比优化，普通操作人员无需施加过大的力就能完成锁止与解锁动作。设计过程中首先要匹配厢门的安装边界，锁体底座的安装孔位需要适配常用的厢门钢板厚度，安装面做了贴合门板的平面处理，避免安装后出现突出的棱角剐蹭操作人员；锁钩的伸出长度需要匹配厢门与厢体边框的装配间隙，既要保证锁止状态下有足够的勾接量，避免间隙过大导致锁止失效，也要预留出厢门加工、装配的公差余量，不会因为门板焊接变形、边框安装偏差出现锁钩无法对位挂接的问题。整套结构的外露部件都做了圆角过渡处理，

　　操作手柄的握持位置贴合人手握持的弧度，没有尖锐的边角，避免操作过程中划伤手部；锁钩与锁座的配合面做了耐磨强化的结构设计，长期反复开合磨损后也不会出现锁紧间隙过大的问题，同时在锁止位置设置了缓冲垫，避免手柄锁止时直接撞击门板产生异响和漆面损伤。安装尺寸方面，锁体沿门板侧边的安装宽度控制在窄幅范围内，不会占用过多门板侧边的安装空间，相邻安装的密封胶条、其他五金件不会和锁体产生干涉；锁座在厢体边框上的安装位置与锁体的对位公差预留了足够的调整量，现场安装时可以根据实际的厢门间隙微调锁座位置，保证锁止动作顺畅。在实际应用中，这类钩锁结构还可以根据厢门的高度尺寸，搭配连杆实现多点锁紧，也就是在同一扇门的上下位置都设置锁钩，

　　通过同一根操作手柄联动驱动，针对高度较高的厢门可以实现上下位置同时锁紧，避免厢门高度过大出现中间密封不严、局部漏灰漏雨的问题，整套结构的运动部件都设置在锁体外壳的内部，户外使用时可以减少灰尘、雨水进入运动副造成卡滞，日常维护只需要定期在铰接点加注少量润滑脂即可，不需要复杂的拆解保养。结构建模过程中对各个运动部件的干涉情况做了完整的运动仿真验证，手柄从解锁位置到锁止位置的全行程内，锁钩、连杆、底座之间都不会出现运动卡滞，锁止状态下的受力路径经过优化，锁紧力直接通过锁钩传递到锁座再传导至厢体边框，不会让门板承受额外的弯曲力矩，长期使用也不会出现门板局部变形的问题。针对不同的使用场景，锁体的安装孔位采用了通用化的孔距设计，可以和市面上常见的同类型厢门锁具互换安装，设备维护更换时不需要重新在门板上打孔，降低后期维护的改造成本；锁钩的勾接面做了倾斜导向设计，厢门关闭过程中即使存在少量的位置偏差，钩头也能顺着导向斜面滑入锁止位置，不需要操作人员反复调整门的位置就能顺利锁止。
