卧式单级离心泵整机结构三维设计

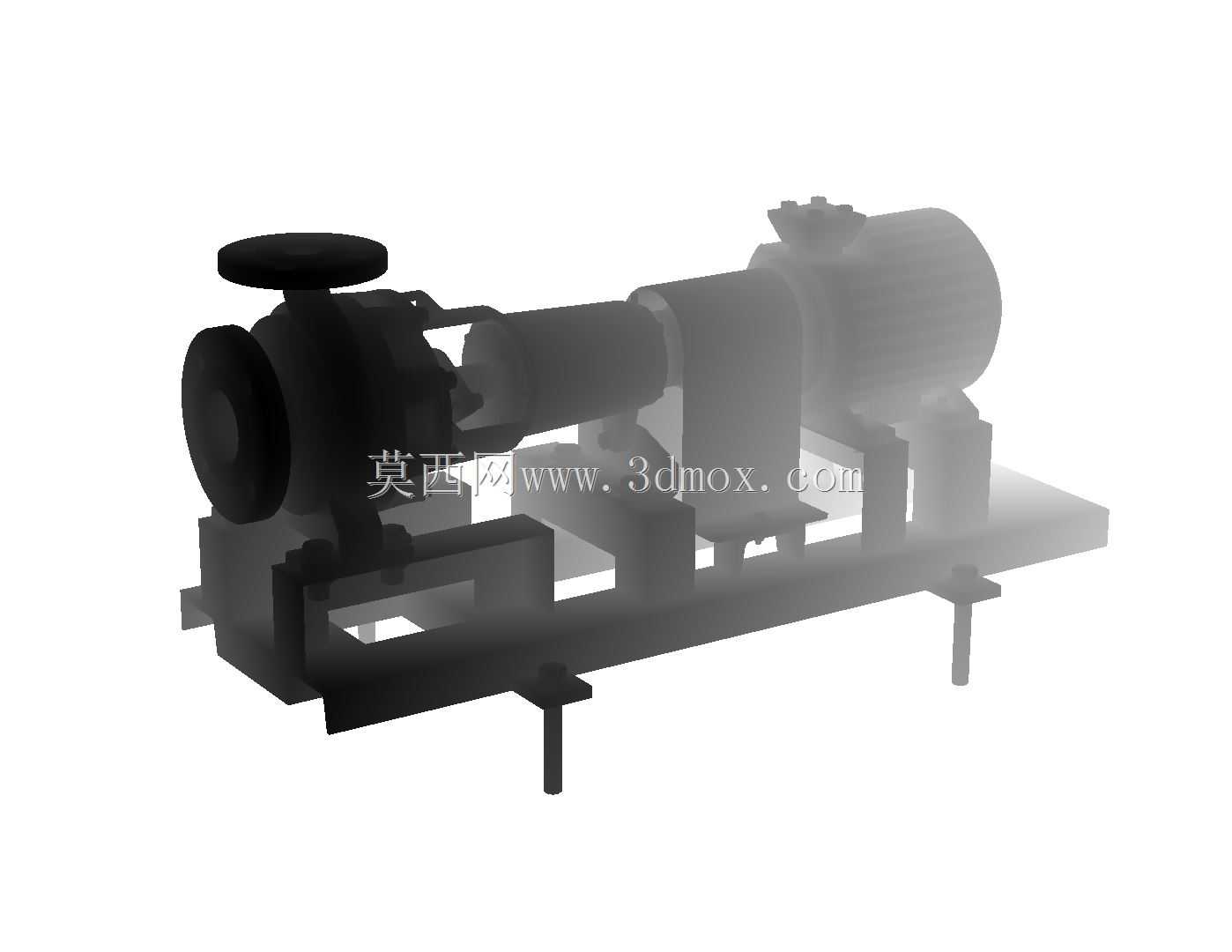

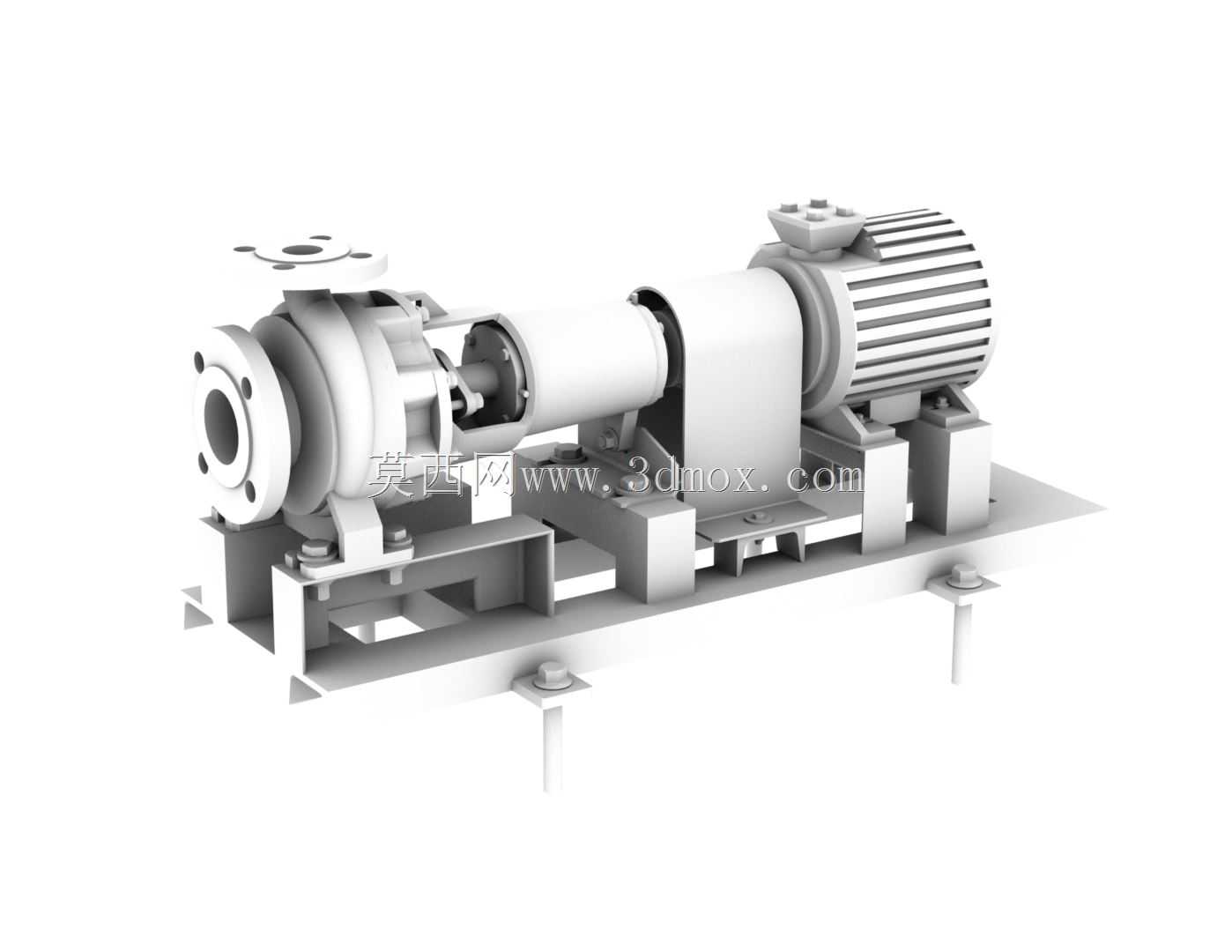

　　这套卧式离心泵的三维结构完整还原了工业现场常用的端吸式单级离心泵整机装配状态，从结构组成来看，包含泵头过流部件、联轴器传动段、驱动电机、共用安装底座四个核心模块，各部件的装配关系完全贴合实际工程安装逻辑。在化工生产、市政供水、循环冷却水系统、暖通空调水系统等场景中，这类离心泵是流体输送环节的核心动设备，主要负责输送清水或物理化学性质与水相近的介质，部分调整过流部件材质的改型也可用于输送腐蚀性介质、含少量固体颗粒的浆液。从功能特性来看，泵头部分采用后开门式结构设计，叶轮为闭式离心叶轮，进水口沿轴向水平设置，出水口沿垂直方向向上布置，这种流道设计可以在额定转速下实现稳定的流体增压，泵壳的涡室流道做了顺滑过渡处理，

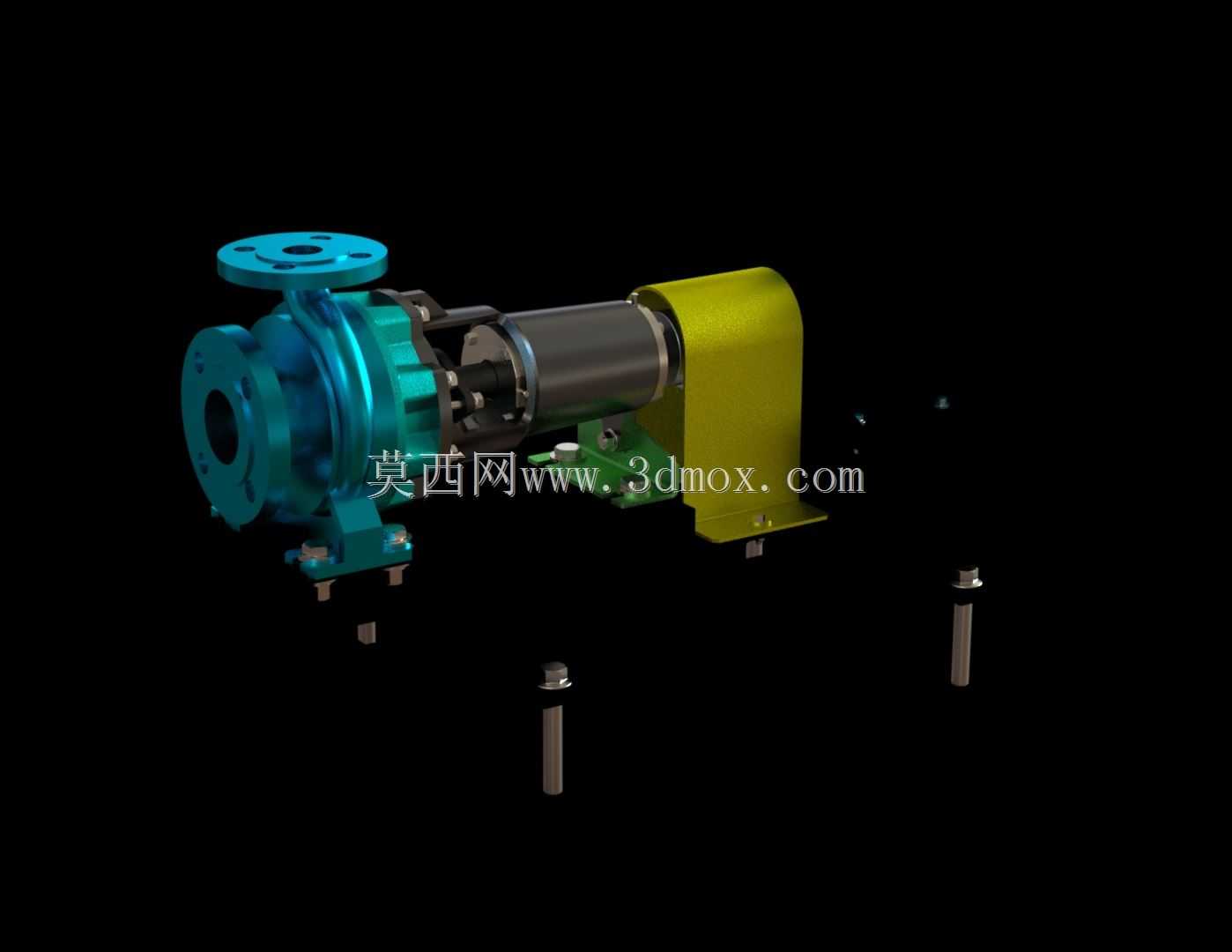

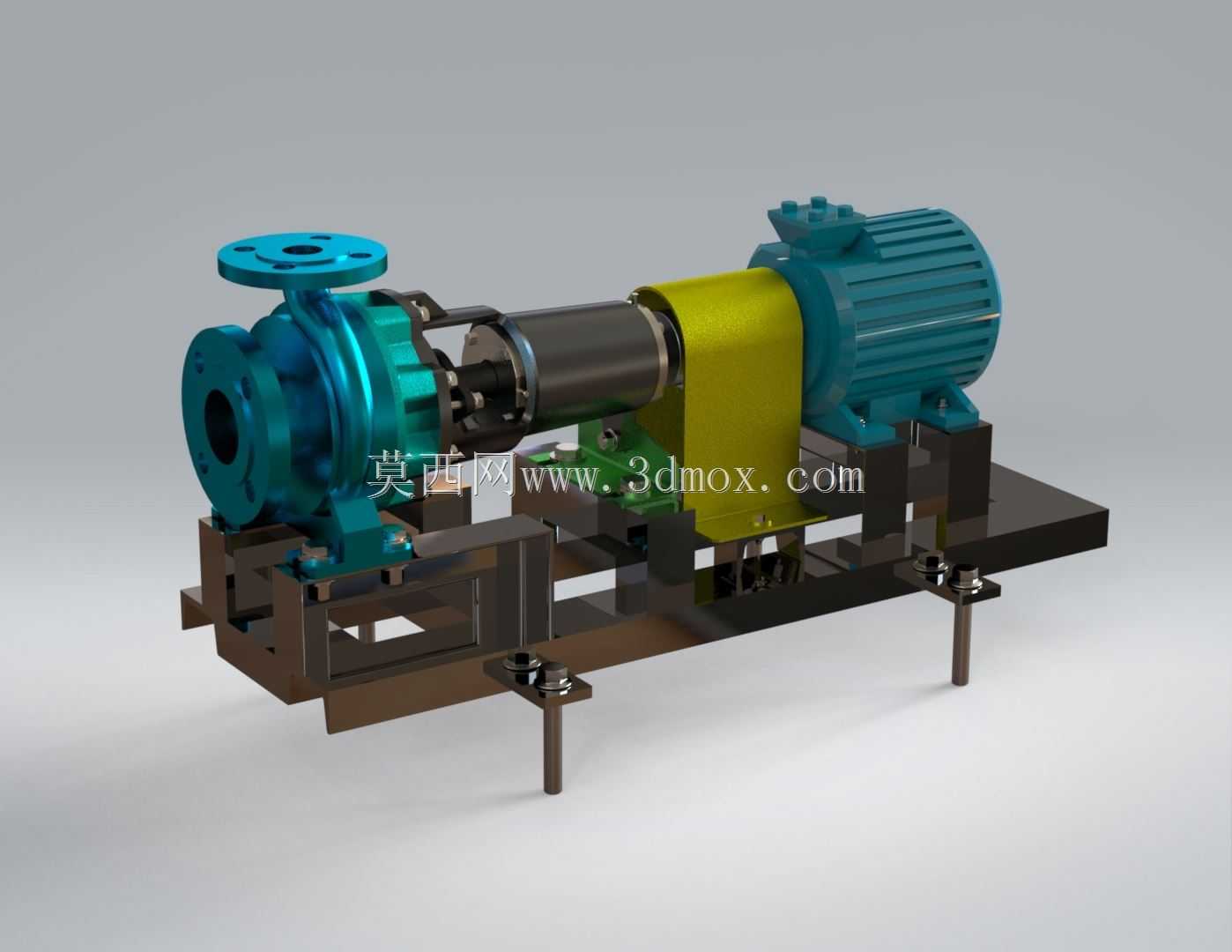

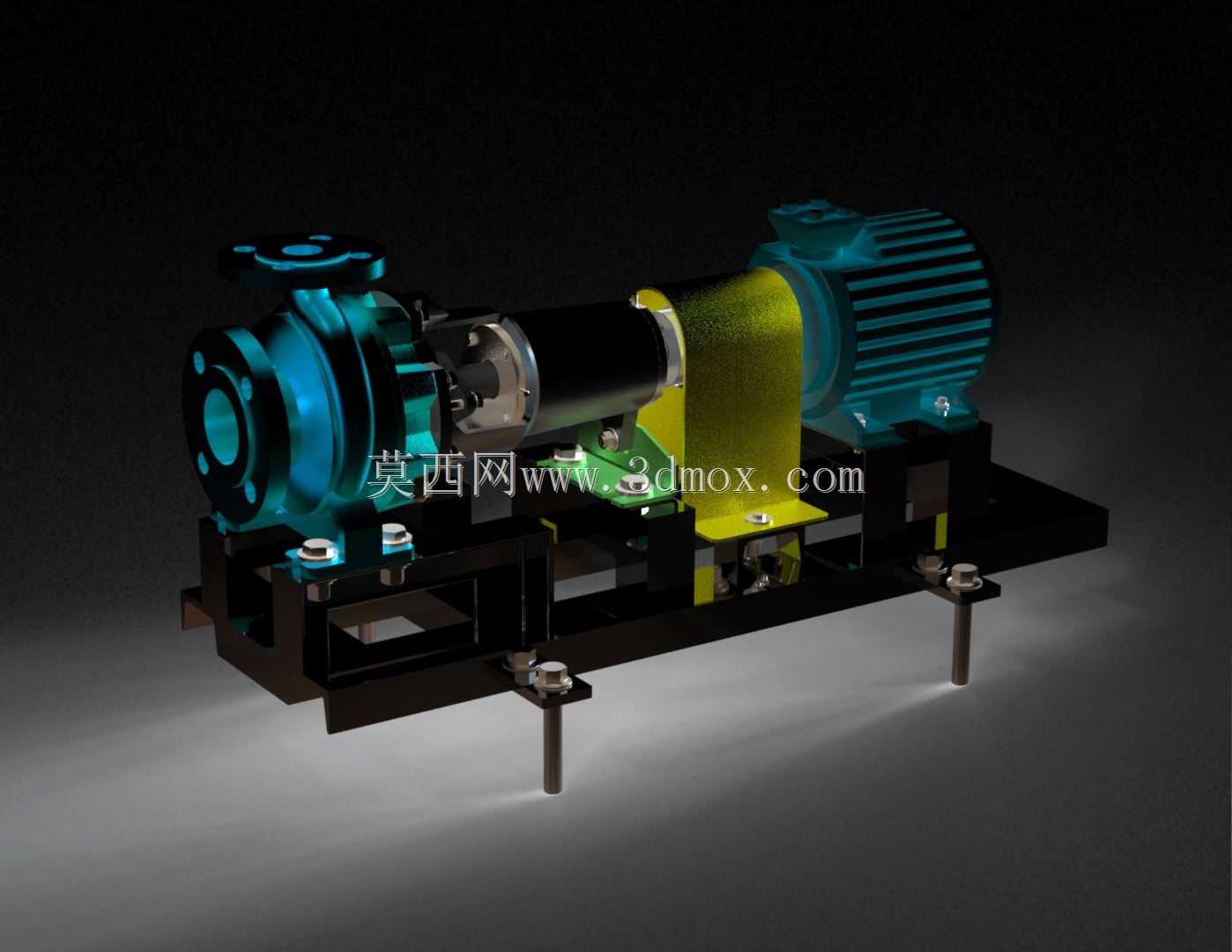

　　能有效降低流体在泵腔内的水力损失，提升运行效率。传动段设置了独立的护罩结构，也就是模型中黄色的防护部件，这个结构在实际应用中一方面是为了隔绝旋转的联轴器部件，避免现场运维人员误触发生安全事故，另一方面也可以阻挡外界粉尘、溅水进入联轴器位置，延长弹性联轴器的使用寿命，联轴器采用弹性柱销结构，能够补偿电机轴与泵轴之间的少量同轴度偏差，降低安装时的对中精度要求，同时缓冲启动、负载波动时的轴向与径向冲击。驱动端采用标准卧式三相异步电机，电机的安装脚与泵体的安装脚共同固定在共用的型钢焊接底座上，底座上预留了地脚螺栓安装孔，四个支撑脚的位置对应常规混凝土基础的预埋螺栓点位，安装时不需要额外制作过渡支架，

　　直接将整机吊装到基础上完成二次灌浆即可固定。从设计思路来看，建模时优先保证了各部件的装配干涉检查：泵轴与轴承位的配合尺寸、叶轮与泵壳的内腔间隙、密封件的安装槽位、联轴器的对中间隙都做了精确的尺寸约束，电机轴与泵轴的同轴度在装配约束中设置了合理的公差范围，完全符合实际设备的装配要求。外形尺寸方面，整机沿轴向的总长度适配常规泵房的设备安装间距要求，泵头进水口、出水口的法兰尺寸符合通用管路法兰标准，可直接与同通径的工业管路对接，不需要额外配置变径接头；底座的宽度方向尺寸预留了运维操作空间，日常更换密封件、检查联轴器对中时不需要拆卸整机连接管路，只需要拆开泵头与底座的连接螺栓即可将转子部件抽出检修，大幅降低现场运维的工作量。安装边界上，

　　底座下方的支撑脚高度预留了二次灌浆层的厚度空间，安装时需要保证基础平面的水平度偏差在允许范围内，避免运行时出现额外的振动载荷；进出口管路需要设置独立的支撑结构，不能将管路的重量直接加载在泵体法兰上，防止长期运行后泵壳出现变形、密封面泄漏的问题。另外模型中也还原了泵体上的排气、排液接口位置，这些小接口在实际运行中用于启动前灌泵排气、停机检修时排空泵腔内残留介质，建模时没有忽略这些细节结构，能够直接用于生成工程安装图纸、指导现场装配作业，也可以作为流体仿真、设备运维培训的可视化参考模型，帮助设计人员快速核对管路布置与设备安装的空间匹配性，避免现场安装时出现管路与设备、周边构筑物的干涉问题。
