福特T型车用直列四缸发动机三维建模作品

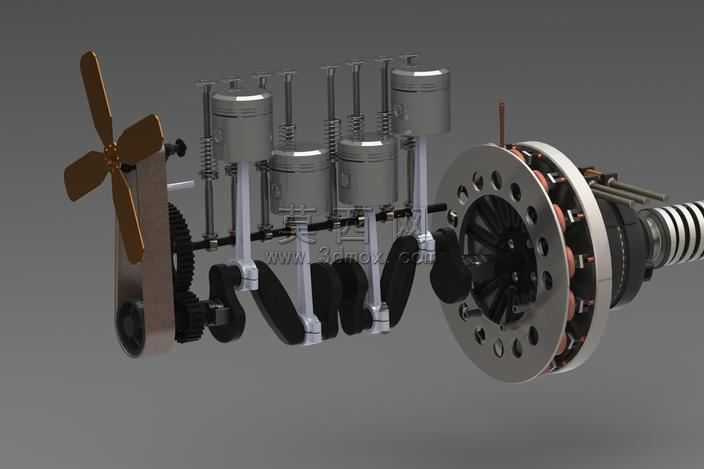

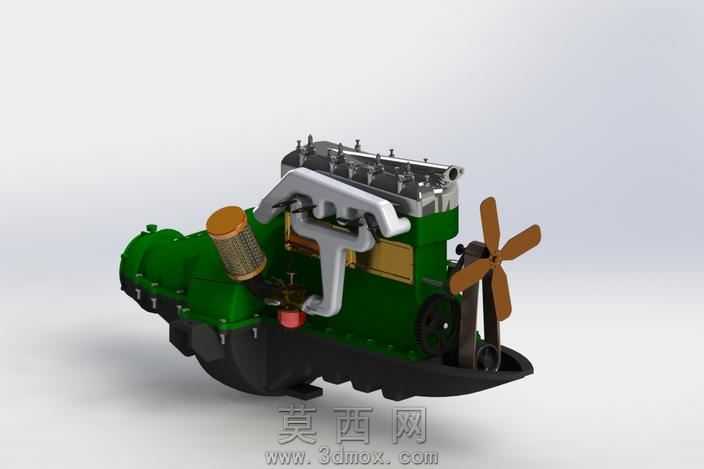

本作品为复刻经典福特T型车配套动力单元的三维建模成果，建模过程严格参考初代量产车用发动机的真实结构比例，在三维建模环境中完成全零件的独立建模与整体装配。建模阶段首先梳理该款发动机的整体布局逻辑，还原其侧置气门、直列四缸的经典结构，对缸体、缸盖、油底壳等核心壳体零件，先通过草图绘制确定基础轮廓，再采用拉伸、旋转、切除等基础特征完成主体造型，针对壳体表面的散热筋、安装凸台、螺栓孔等细节，通过阵列、镜像等特征操作保证结构的规整性与位置精度。对于发动机附属的零部件，建模时逐一还原结构细节：进气歧管的弯曲流道采用扫描特征完成，保证流道走向符合原始进气布局；冷却风扇的木质扇叶通过曲面建模还原复古的叶片弧度与安装角度；空气滤清器的金属网罩、铜质端盖分别采用不同特征组合还原结构，同时预留与化油器的安装接口；启动摇臂、机油加注口、点火线束等附属零件，均按照真实装配位置完成独立建模，保证各零件间的装配间隙符合机械设计规范。材质与渲染阶段针对不同零件的材质特性做了区分设置：缸体与油底壳采用复古深绿色涂装材质，还原早期发动机的漆面质感，表面添加轻微的使用痕迹纹理提升真实感；金属管路、螺栓等标准件采用镀锌金属材质，还原金属的哑光反光特性；散热风扇扇叶采用木质纹理材质，匹配早期车型的部件材质特征；进气歧管的银色金属漆面、空滤端盖的铜质金属质感均做了单独的材质参数调整，渲染时采用柔和的影棚光源，从多角度打光凸显发动机的结构层次，避免阴影遮挡关键结构细节。装配阶段严格按照发动机的实际装配逻辑添加配合关系，保证曲柄连杆机构、配气机构、冷却附件等模块的相对位置准确，可直观呈现该款经典发动机的完整结构组成，每个零件的建模过程都保留了完整的特征树与参数参考，可清晰查看各部分的造型逻辑与尺寸关联，完整还原了这款奠定汽车量产基础的经典动力单元的结构特征。
