立式法兰输入蜗轮蜗杆减速箱结构设计

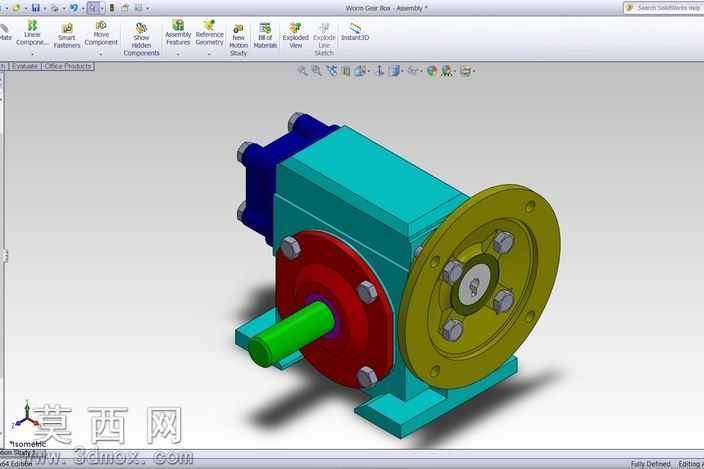

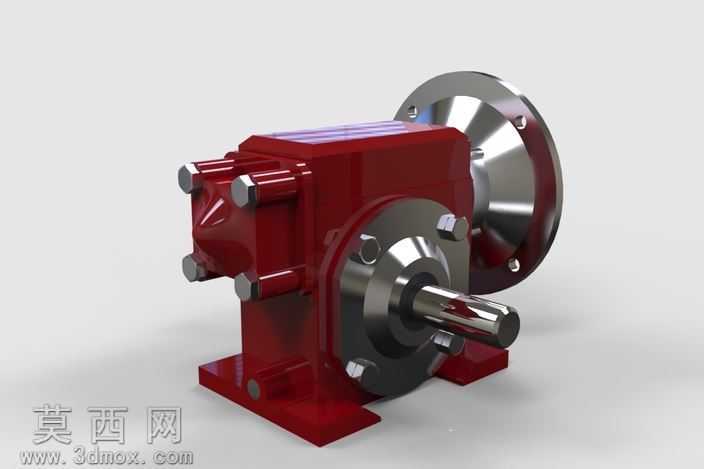

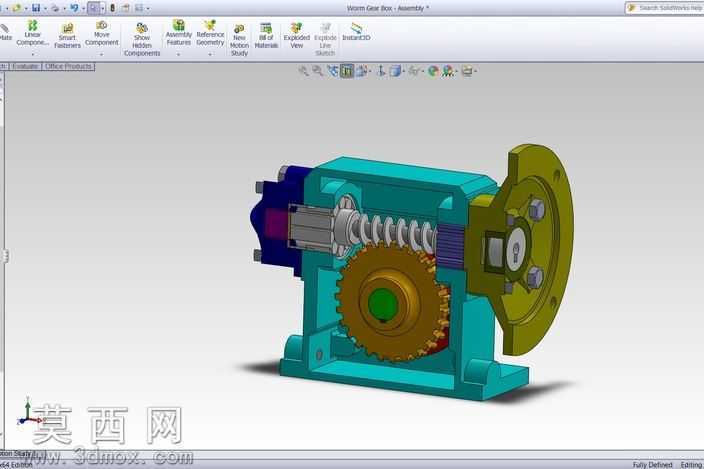

本作品为蜗轮蜗杆减速箱三维建模作品，建模过程中严格遵循机械传动设计规范，先完成整体传动参数的匹配计算，确定蜗轮蜗杆的模数、传动比、中心距等核心参数后，再进入三维建模环节。建模时优先搭建基准轴与基准面，定位输入轴、输出轴的空间位置，保证两轴空间垂直交错的位置精度符合蜗轮蜗杆传动的啮合要求。箱体部分采用一体化铸造型腔结构设计，建模时预留了轴承安装位、油封槽、连接螺栓孔以及安装底座的固定孔位，箱体外部的加强筋结构同步完成建模，既保证箱体的结构刚性，也兼顾实际铸造工艺的脱模需求。输入侧采用法兰连接结构，适配标准驱动电机的安装尺寸，法兰端的止口定位尺寸、连接螺栓孔的位置度都经过参数化约束，可直接适配对应规格的动力输入端。输出轴采用实心轴结构，轴上设计有键槽、轴肩、轴承配合位，可匹配外接传动轮或负载连接件的安装需求。材质渲染阶段，箱体部分采用哑光铸铁红漆材质，还原工业减速箱的实际涂装效果，金属轴类、法兰盘、连接螺栓部分采用抛光金属材质，区分不同部件的材质属性，啮合传动的蜗轮蜗杆部件在内部装配时严格对齐啮合间隙，保证传动过程无卡滞、传动平稳。装配过程采用自下而上的装配逻辑，先完成蜗轮、蜗杆、轴承、轴套等内部零件的子装配，校验转动自由度与啮合干涉情况，确认无干涉后再将内部组件装入箱体，最后装配端盖、油封、连接螺栓等外部紧固件，整体装配完成后可实现完整的传动动作模拟，清晰展示减速箱的动力传递路径。该减速箱可应用于中小功率的传动减速场景，具备反向自锁特性，建模过程中所有配合尺寸都遵循通用机械设计标准，可直接用于教学演示、结构参考以及相关传动方案的选型参考，帮助使用者快速理解蜗轮蜗杆减速箱的内部构造与装配逻辑。
