涡轮喷气发动机压气机第二阶段叶片轮盘

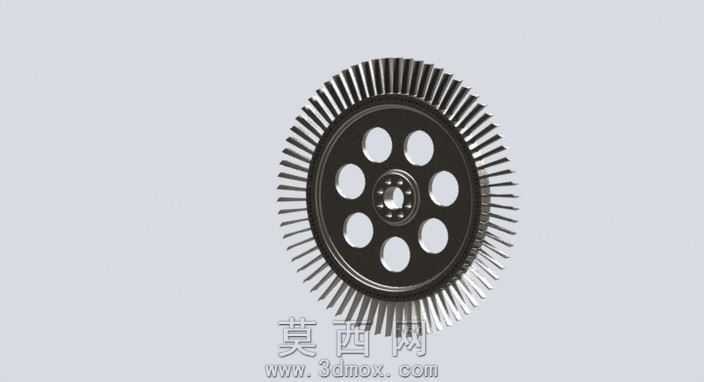

本模型为涡轮喷气发动机压气机第二阶段的叶片轮盘组件，采用三维参数化建模方式完成整体结构构建，建模过程中严格遵循航空发动机压气机部件的气动设计逻辑与结构力学要求，先完成轮盘基体的回转特征构建，通过草图绘制轮盘的中心轴孔、周向均布的减重孔轮廓，利用拉伸切除命令完成减重孔的成型，保证轮盘在满足结构强度的前提下尽可能降低自身重量，适配航空部件轻量化的设计需求。叶片部分采用曲面建模方式完成，先绘制叶片根部与轮盘外缘的安装定位轮廓，再通过多截面曲面命令构建叶片的叶身型面，精准还原压气机叶片的翼型扭转角度与叶身厚度渐变特征，保证叶型符合压气机第二阶段的气流压缩做功需求，叶片与轮盘的连接部位做了平滑过渡处理，避免应力集中问题，提升部件的结构可靠性。建模完成后对整体组件进行了装配校验，确认所有叶片沿轮盘周向均匀排布，相邻叶片之间的流道间隙均匀一致，不存在干涉问题。材质设置上，轮盘与叶片均赋予高温合金材质属性，调整材质的金属粗糙度与反光参数，还原航空发动机热端部件的金属质感，渲染过程中采用柔和的工业展示光源，多角度呈现轮盘的结构细节与叶片的排布特征，清晰展示叶片的叶型轮廓、轮盘的减重孔结构、中心安装孔的定位特征，可用于航空发动机结构教学、压气机工作原理演示、相关部件的设计参考等场景，模型的结构尺寸符合常规小推力涡喷发动机压气机的设计比例，各部位的壁厚、倒角、过渡特征均按照实际工程设计规范设置，具备较高的结构还原度。
