圆柱形锂电池多工位自动焊接设备结构

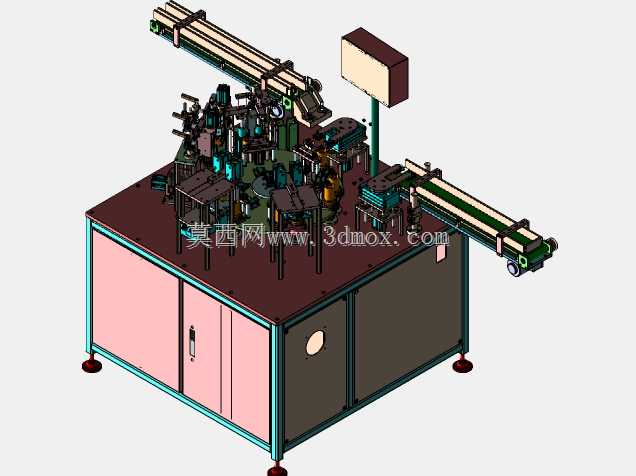

　　这套圆柱锂电池自动焊接设备，主要面向消费类圆柱电芯、小动力圆柱锂电池的量产组装工序，适配18650、21700等常规规格圆柱电芯的极耳焊接、汇流排焊接工位，在3C数码电池 pack 线、小型储能电池组装车间、电动工具电池生产工段都能直接适配对接，替代传统人工手持焊枪的作业模式，解决人工焊接一致性差、虚焊漏焊率高、电芯定位偏移导致焊穿壳体的行业痛点。从结构布局来看，设备采用转盘式多工位排布，中心的分度转盘承担电芯的工位流转功能，转盘上均匀分布的电芯定位座做了仿形设计，内壁做了防刮倒角，既可以保证电芯放入后的同轴度，避免焊接时焊针偏位，也能防止电芯外壳在上下料、流转过程中出现磕碰划伤，定位座下方带弹性顶紧结构，

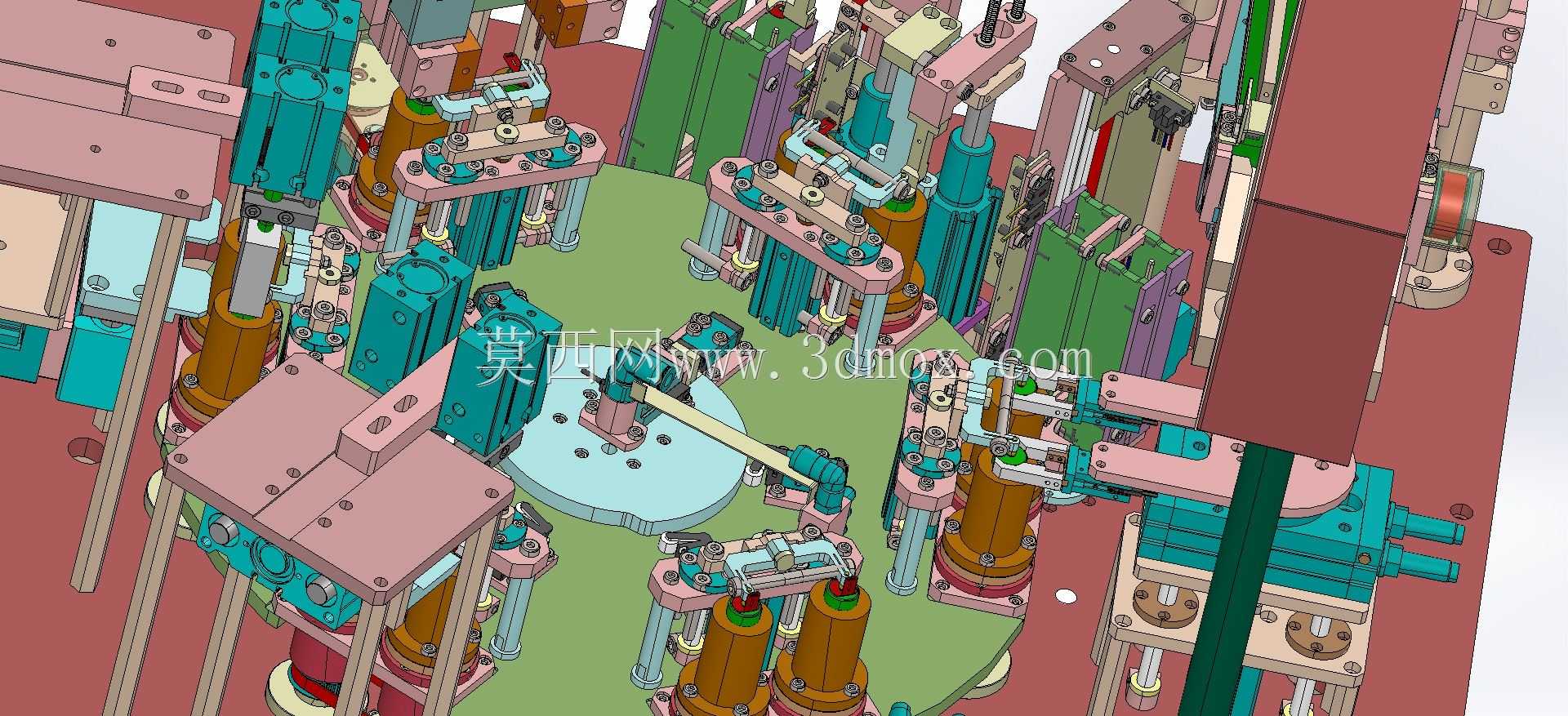

　　适配不同长度规格的圆柱电芯，无需更换工装就能完成小范围的电芯规格切换。转盘周边环绕布置上料工位、焊点定位工位、双焊头焊接工位、焊后检测工位、下料工位，各工位的动作节拍通过分度盘的等分转位实现同步匹配，相比直线式输送线的布局，转盘式结构占地尺寸更小，工位间的流转路径更短，设备整体的安装边界可以控制在长宽1.8米、1.6米的范围内，对车间场地的适配性更强，不需要预留过长的线体安装空间，中小规模的电池生产车间也能完成布设。焊接执行单元采用双组立式焊头对称布置，焊头的进给滑台搭配线性导轨做导向，进给行程带硬限位保护，避免焊头进给超量压伤电芯极柱，焊头旁侧配套的烟尘收集管路接口，可以直接对接车间的中央烟尘净化系统，

　　抽走焊接过程中产生的焊接烟尘，避免烟尘附着在电芯表面或者设备传动部件上，降低设备的日常维护频次。上料工位配套的分料结构可以把堆叠来料的电芯逐个分离，精准送入转盘的定位座内，分料挡块做了聚氨酯包胶处理，和电芯接触时不会磕伤电芯的钢壳表面；焊后检测工位集成了导通测试探针，焊接完成的电芯转到检测位后，探针下压接触电芯正负极，快速检测焊接点位的导通电阻，把虚焊、脱焊的不良品在工位上就完成标记，避免不良品流到下一道工序。整套设备的结构设计做了充分的维护便利性考量，所有的气动管路、传感线路都沿设备的安装板内侧做了走线槽布设，不会外露在设备操作面，避免日常操作时勾挂管线；各个工位的执行模块都采用快拆式安装板固定，

　　当需要更换易损件或者调整工位位置时，不需要拆解整体机架，只需要松开对应的紧固螺丝就能完成模块拆装。在传动设计上，分度转盘采用凸轮分割器驱动，转位的重复定位精度可以控制在±0.02mm范围内，完全满足锂电池焊接的点位精度要求，不会因为转盘停位偏差导致焊位偏移；各个工位的动作执行采用气动驱动搭配行程开关反馈，相比全伺服驱动的方案，设备的制造成本更低，后期的维护配件也更容易采购，适合批量推广应用。设备的机架采用方管焊接框架，外部覆盖烤漆钣金护板，护板上预留了透明观察窗，操作人员可以在设备运行时直接观察内部的焊接状态，不需要打开护板，护板配套的安全门禁开关接入设备的控制回路，一旦护板被意外打开，设备会立刻暂停运行，避免机械动作或者焊接火花伤到操作人员。在电芯定位的细节设计上，每个定位座都配套了极耳扶正结构，电芯上料到位后，扶正弹片会把弯折的极耳捋平，保证极耳和汇流排的贴合度，避免因为极耳翘曲导致焊接不牢；焊接工位的下方配套了焊渣收集盒，焊接过程中溅落的焊渣会直接落入收集盒内，日常清理时只需要抽出收集盒倒出焊渣即可，不需要拆解设备内部结构。这套结构在设计时也充分考虑了不同生产节拍的适配需求，通过调整凸轮分割器的转位节拍、焊头的焊接参数，可以匹配每分钟20到40件的生产效率，用户可以根据自身的产能需求做对应参数调整，不需要对硬件结构做大的改动。
