气泵驱动工业焊接作业设备结构设计

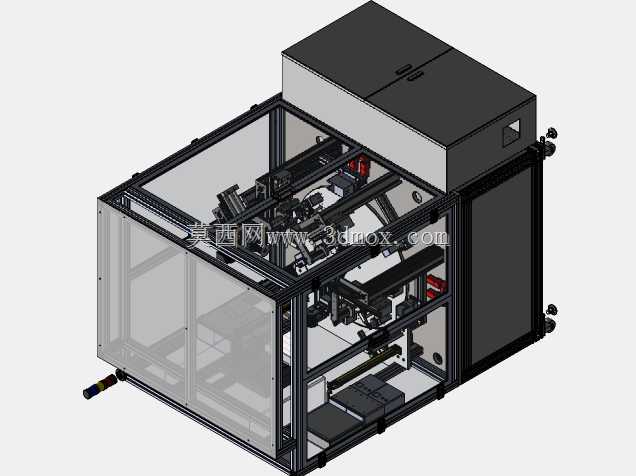

　　这套气动焊接设备的结构设计，核心围绕中小尺寸金属工件的批量连续焊接场景展开，在3C电子小五金件、汽配小冲压件、民用五金配件的生产线接驳工位，这类设备往往承担着工件定位后快速完成焊点熔接的工序，替代传统手持焊枪的人工作业模式，能把单工位焊接的一致性偏差控制在极小范围内。从整体安装边界来看，设备采用常规工业铝型材搭建主体框架，整体占地宽度控制在1.2米区间，纵深0.8米，作业面高度匹配常规流水线的0.75米接驳高度，不需要额外做地基固定，直接通过底部脚杯调平就能对接现有生产线，不管是独立工位布置还是嵌入流水线中段，都不会占用过多车间通道空间。

　　设计思路上没有采用复杂的多轴联动结构，而是把气动执行元件的直线往复特性用到极致：上料位设置带定位销的仿形工装，工件放置后由侧边气动夹钳完成预压紧，避免焊接过程中工件移位；焊接执行端搭配气泵驱动的进给机构，焊头下行的行程、压力都可以通过调压阀和行程开关做精细化调整，针对不同厚度的金属薄板件，只需要更换对应焊头和调整气压参数，就能适配0.5mm到3mm厚度的碳钢、不锈钢工件焊接需求，不需要对整体结构做大规模改动。设备的走线、气路全部内置在铝型材的槽道内部，外侧没有裸露的管线，一方面避免车间作业过程中管线被工件剐蹭造成故障，另一方面日常维护的时候只需要打开型材侧的盖板就能排查气路、电路问题，不需要拆解主体结构。

　　从功能特性来看，这套设备的焊接工位搭配了防护挡光结构，焊接过程中挡光板自动下落，避免焊弧光对周边作业人员造成视觉损伤，同时焊渣收集槽直接设置在焊接工位正下方，日常清理焊渣只需要抽出收集槽即可，不需要拆解作业台面。定位工装采用快换设计，不同规格的工件切换只需要更换对应的定位块，单批次切换的调整时间能控制在10分钟以内，适配多品种小批量的生产需求。气路系统配置了独立的油水分离器，能过滤压缩空气中的水分和杂质，避免气动元件因为气源杂质出现卡滞，延长气缸、电磁阀的使用寿命。

　　在实际生产应用中，这类气动焊接设备相比全自动焊接机器人的投入成本更低，对车间操作人员的技能要求也不高，操作人员只需要完成上下料动作，设备会自动完成压紧、焊接、复位的全流程动作，单工位的作业效率相比人工手持焊接能提升2倍以上，焊接质量的一致性也远高于人工操作，不会出现人工焊接常见的焊穿、虚焊、焊点偏移问题。设备的结构设计充分考虑了车间的实际使用环境，所有电气元件都采用工业级防护等级，焊接工位周边的结构件都做了耐高温处理，避免长期受焊渣飞溅影响出现结构变形。

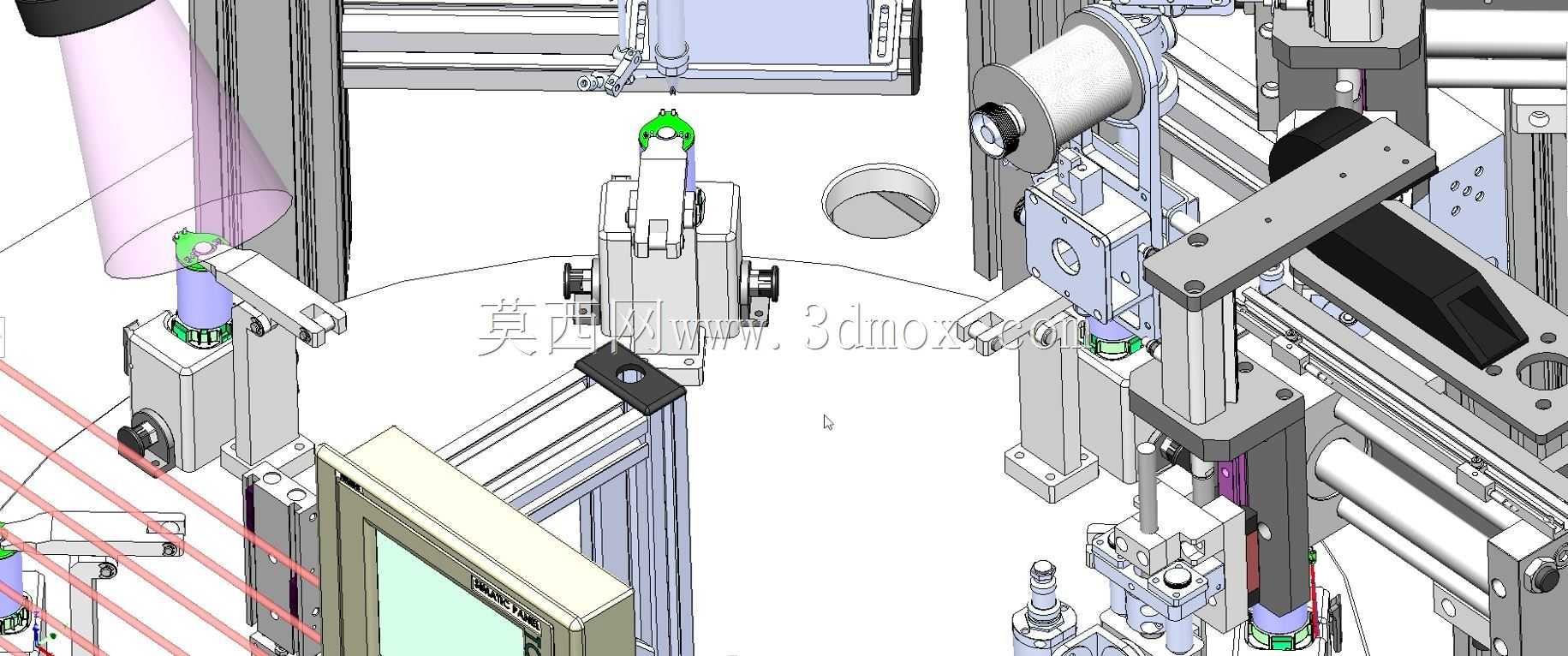

　　从建模细节来看，整套结构的所有连接孔位、安装基准都做了对应约束，铝型材的连接角码、螺栓、螺母的规格都符合通用工业配件标准，不需要定制特殊规格的紧固件，后期组装的时候直接采购标准件就能完成装配，降低加工和采购成本。焊接执行端的安装板预留了多组安装孔位，后续如果需要升级焊头规格、增加检测传感器，不需要重新加工安装板，直接利用预留孔位就能完成加装，给后续的功能升级留出了足够的冗余空间。设备的操作按钮设置在工位前方的安全位置，双手启动的设计能避免操作人员误触造成的安全事故，符合工业设备的安全设计规范。
