圆柱电池入罐装配生产线结构设计

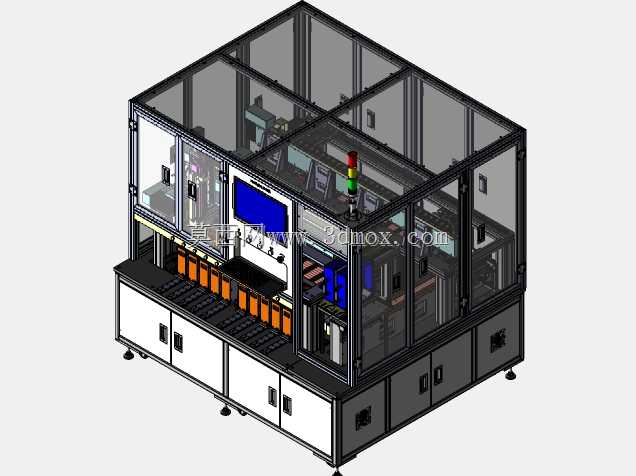

　　这套结构针对圆柱类动力电池生产后段的电芯入壳工序设计，适配量产线连续作业需求，可直接对接前段电芯检测工位与后段封盖焊接工位，省去工序间中转缓存的冗余结构。从实际产线布局来看，该模组可嵌入现有18650、21700等常规圆柱电池装配线，安装时需预留侧边维护空间，主体机架采用欧标4040铝型材拼接，整体安装基准面平面度要求控制在0.2mm/m以内，避免输送模组运行时出现卡滞。设备核心功能是完成电芯的自动排序、精准定位、平稳推装入罐，其中输送段采用带定位槽的同步带结构，每个槽位对应单颗电芯，节距与后续推装工位的行程精准匹配，同步带驱动端配置张紧调节结构，长期运行出现松弛时可快速调整张紧力，无需拆解主体框架。

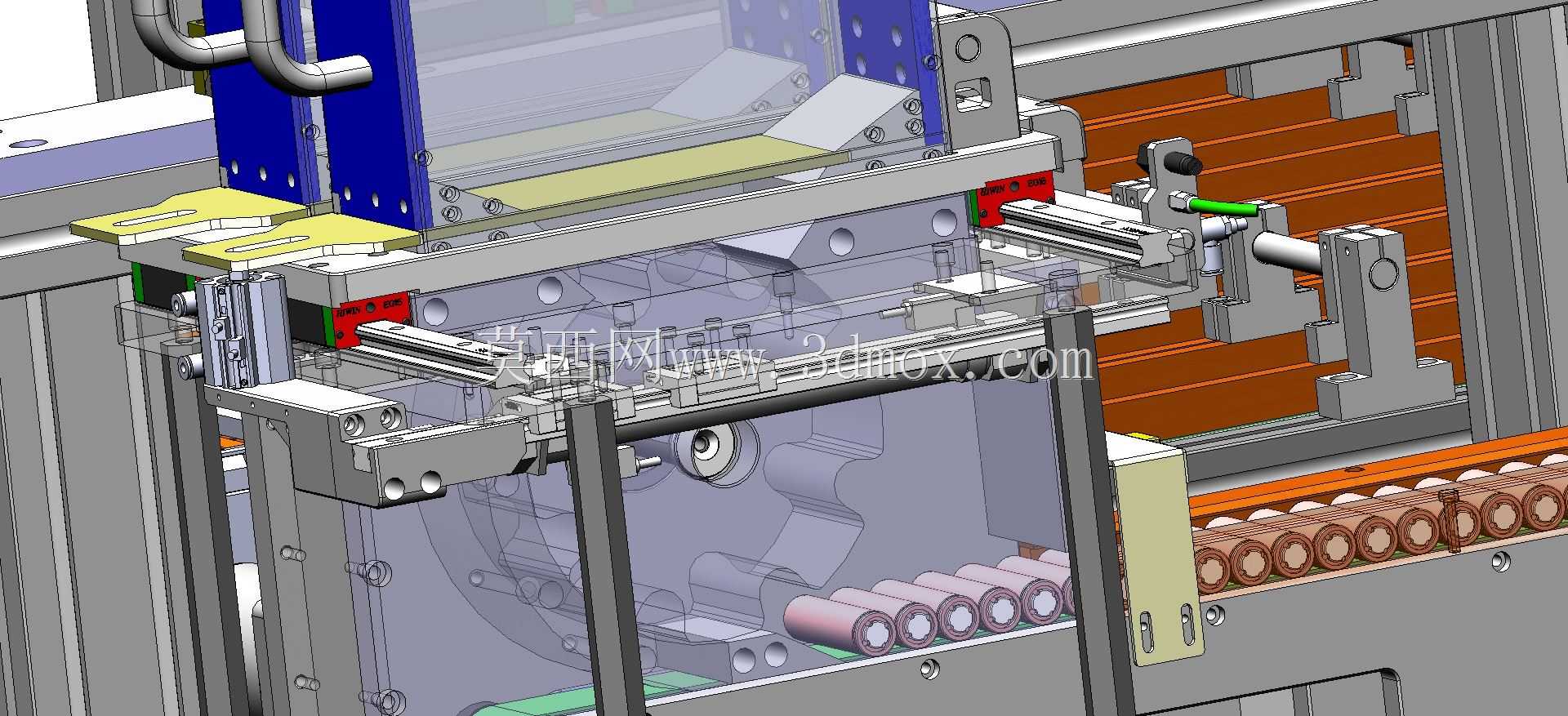

　　推装执行端采用直线导轨搭配滑台气缸的组合，推头端面做软质包胶处理，避免推装过程中刮伤电芯端面极柱，推装行程设置硬限位与缓冲结构，硬限位保证入罐深度一致性，缓冲结构抵消气缸伸出末端的冲击力，防止电芯壳体受挤压变形。定位结构采用双侧浮动夹块，电芯到达推装工位时，夹块从两侧同步收拢，将电芯轴线与待装罐体轴线对正，同轴度误差控制在0.1mm以内，避免入罐时出现偏磨卡滞。待装罐体的上料采用侧挂式料仓结构，料仓可容纳200个以上空罐体，依靠重力自动补料到工位，补料位置设置检测挡片，当料仓余量不足时可触发外部补料信号，无需频繁停机补料。从设计思路上，这套结构优先考虑了量产场景下的易维护性，所有与电芯、罐体接触的工装件都采用快拆式安装，

　　更换不同规格电芯或罐体时，只需更换对应推头、定位夹块与同步带槽条，调整时间控制在15分钟以内，无需重新校准整体基准。机架底部配置可调脚杯与万向轮，设备移位时可通过万向轮快速推移，到位后调节脚杯完成水平校准与固定，适配车间内产线调整的需求。走线槽全部内置在铝型材槽内，外部无裸露管线，避免生产过程中粉尘、电解液飞溅腐蚀管线，同时减少管线剐蹭带来的安全隐患。在功能拓展性上，该模组预留了检测工位安装位，可在推装完成后加装视觉检测模块，检查电芯入罐深度、壳体是否变形，不合格品可直接通过侧边拨料机构剔除到不良品收集盒，无需额外增加单独检测工位。输送段的驱动电机采用伺服控制，可根据产线节拍灵活调整输送速度，最快节拍可达60ppm，

　　匹配主流动力电池产线的生产速度，同时支持与前后段设备的信号交互，实现整线联动启停，避免出现堆料、空料的情况。结构上所有运动副都配置了自润滑轴承，长期运行无需频繁加注润滑脂，维护周期可延长到6个月以上，适合大批量连续生产的车间场景。针对圆柱电池装罐过程中容易出现的电芯卡滞问题，推装工位设置了过载检测，当推装阻力超过设定阈值时，设备自动停机并触发报警，避免硬推导致电芯损坏或结构件变形，报警位置可通过触控屏直接查看，方便运维人员快速排查故障点。空罐体的定位座采用弹性胀紧结构，罐体落位后自动胀紧固定，保证推装过程中罐体不会移位，推装完成后胀紧结构自动松开，方便后续输送带走料。整体结构的外露部件全部做圆角处理，避免操作人员调试时被尖锐边角划伤，符合机械设备安全设计规范。
