工业电池热收缩包装设备结构设计

　　在圆柱及方形软包电芯的后段生产工序里，热收缩包装是电芯出货前的关键防护环节，这套设备的三维结构完整还原了量产线的实际工位布局，可直接用于同类型设备的方案迭代与结构参考。从产线适配场景来看，该设备可直接对接电芯分选、喷码工序的出料端，也可作为独立工位适配小批量电芯的包装需求，覆盖消费类数码电芯、小动力储能电芯的单支或多支组合包膜热缩需求，包膜后的电芯可直接进入装盒或仓储环节，避免电芯在周转过程中出现外壳划伤、绝缘层破损的问题。

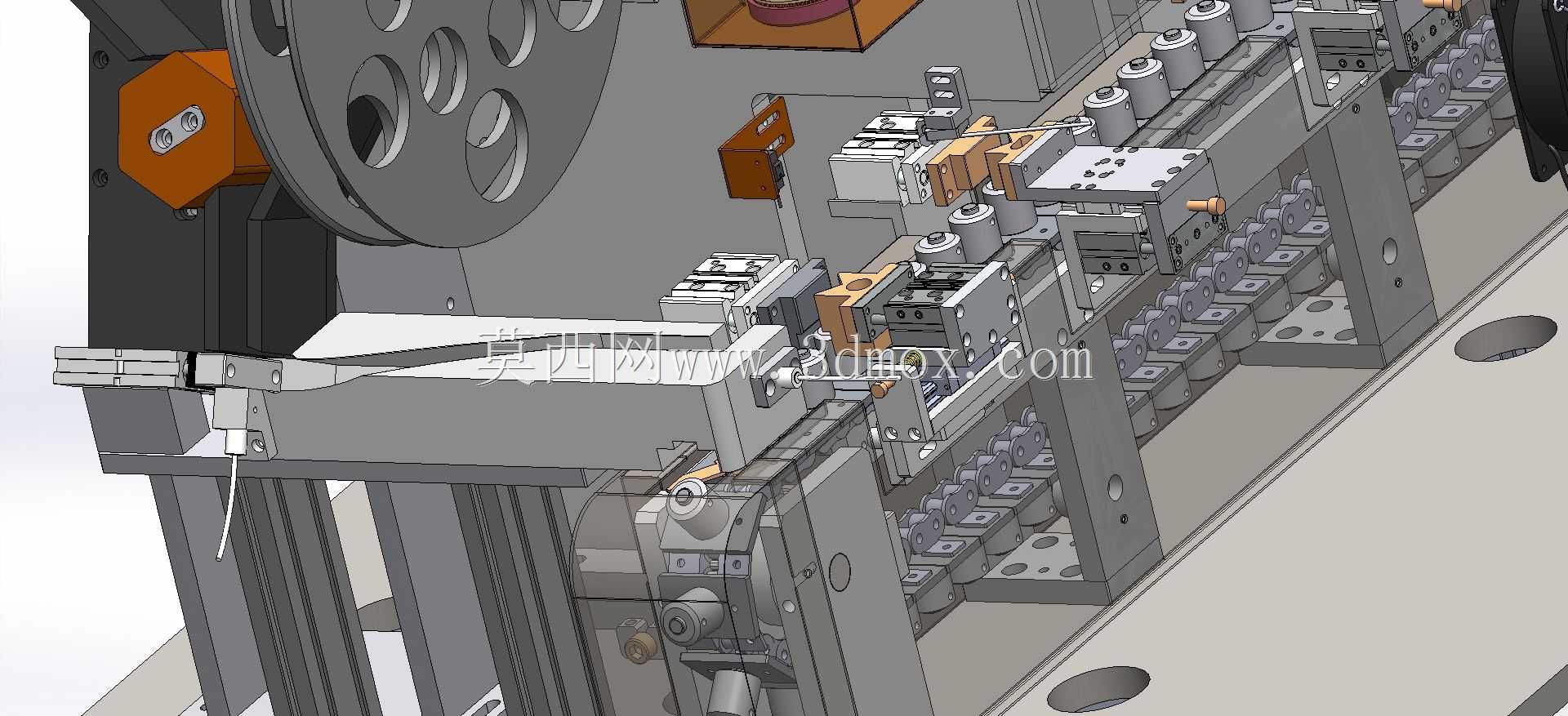

　　从结构功能划分来看，设备沿物料输送方向依次设置了上料定位段、膜料放卷牵引段、包膜裁切段、热缩定型段以及出料冷却段，各工位之间通过同步带输送链衔接，输送链上的定位治具可根据不同规格的电芯尺寸快速更换，治具上的仿形卡槽可保证电芯在输送过程中不会出现偏移，包膜位置精度可控制在±0.5mm以内，避免出现包膜歪斜、热缩后露边的问题。膜料放卷机构采用了磁粉制动张力控制结构，放卷辊旁设置了多组导向辊以及静电消除棒，可在膜料牵引过程中保持恒定张力，避免膜料出现拉伸变形、褶皱的问题，同时消除膜料表面静电吸附的浮尘，保证包膜后的外观质量；裁切工位采用了恒温热切刀结构，刀头温度可根据PVC、PET等不同热缩膜的材质调整，裁切动作与输送链的运动通过凸轮结构实现硬联动，无需额外设置传感器触发即可保证裁切位置与电芯位置精准匹配，减少电气点位故障概率。

　　热缩定型段采用了上下独立控温的不锈钢加热腔结构，腔体内设置了多组导流风嘴，可将加热后的热空气均匀吹向电芯表面的膜料，避免局部温度过高导致膜料烤焦、或者温度不足导致收缩不紧的问题，加热腔的进出口位置设置了软质隔热挡帘，可减少腔体内热量外溢，降低设备运行能耗，同时避免操作人员误触烫伤。设备的侧方安装位置预留了人机交互屏以及操作按钮的安装位，机架底部设置了可调脚杯以及万向轮，可方便设备在车间内移位以及调平，机架的整体框架采用4040工业铝型材拼装而成，各工位的安装板均采用6061铝板加工，在保证结构强度的同时降低设备整体重量，设备的总宽度控制在850mm以内，长度根据配置不同在1800mm到2400mm区间，可适配大部分车间的产线布局空间，进料端高度设置为900mm，可与常规高度的电芯输送线直接对接，无需额外增设过渡提升机构。

　　在设计思路上，这套结构优先考虑了量产过程中的换型便捷性以及维护便利性，所有与电芯接触的定位治具均采用快拆式结构，更换不同规格电芯时无需工具即可完成治具更换，换型时间可控制在15分钟以内；膜料放卷辊采用了气胀轴结构，更换膜卷时只需操作气阀即可松开轴头，单人即可完成膜卷更换，无需多人配合。设备的传动结构全部布置在机架下方的护罩内部，护罩采用可拆卸式钣金结构，日常维护时可直接拆下护罩对传动链条、轴承进行润滑保养，所有驱动电机均采用伺服电机搭配减速器的结构，输送速度可根据不同膜料的收缩需求在0到30m/min范围内无级调整，设备的侧面预留了信号对接端口，可直接对接上游产线的PLC控制系统，实现整线联动运行，也可单机独立操作运行。

　　从安装边界来看，设备的顶部预留了排烟接口，可对接车间的废气排放管道，将热缩过程中产生的少量膜料挥发气体排出，避免影响车间空气质量；设备的电气柜集成在机架侧方，无需额外外置电气柜，减少设备的占地面积，电气柜的散热口设置了防尘滤网，可在多尘的车间环境下保证电气元件稳定运行。这套结构在设计时规避了同类设备常见的卡料、膜料偏移问题，在包膜工位设置了膜料纠偏机构，可在膜料牵引过程中自动修正膜料的左右偏移量，保证包膜位置始终对齐电芯中心，热缩后的膜料贴合度均匀，无鼓包、翘边问题，可满足电芯出货的外观检验要求。
