自动绝缘膜裁切加工设备结构设计

　　在电子元器件、线束加工、小型五金配件的绝缘包覆工序里，绝缘膜裁切的精度与送料一致性一直是影响后续包覆良率的核心环节，这款自动绝缘膜裁切设备正是针对中小规格片状绝缘膜的定长裁切需求开发，适配PET、PVC、青稞纸等常见柔性绝缘膜材的批量加工场景，可直接对接上游膜料放卷工位与下游绝缘包覆工位，替代传统人工量取、裁切的作业模式，减少膜料褶皱、裁切尺寸偏差、边缘毛边等常见问题。

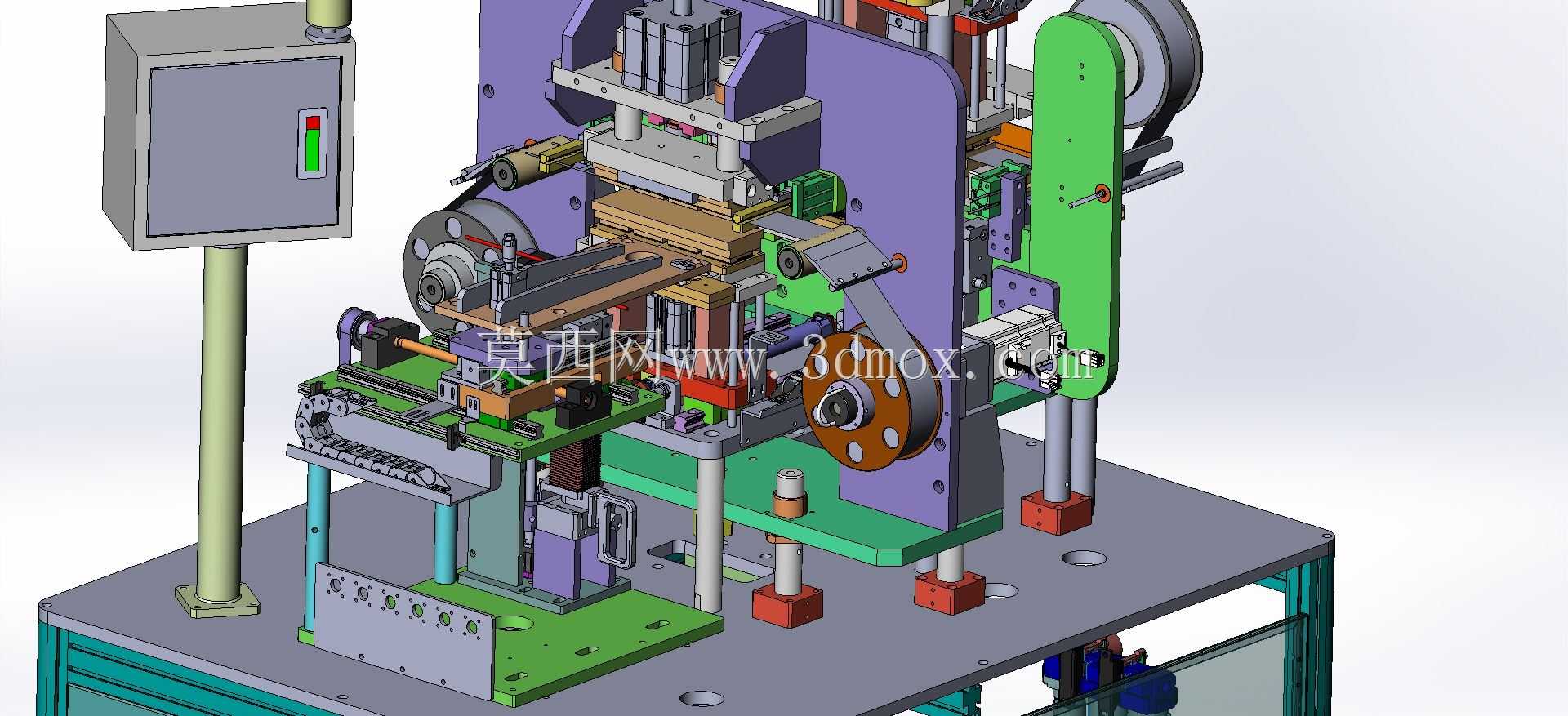

　　从整机布局来看，设备采用台式方管焊接机架作为承载基础，底部预留可调脚杯安装位，安装时可根据车间地面平整度调整水平度，机架台面的安装孔位按照标准铝型材机架的孔距排布，方便后续对接生产线时加装护罩、对接输送线或者增加检测工位。左侧独立布置的电气控制箱采用壁挂式安装，通过立柱固定在机架侧方，既不占用台面操作空间，也能避免裁切过程中产生的膜屑飘入电控箱内部，控制箱面板设置运行状态指示灯与操作按钮，操作人员站在设备正面即可完成启停、参数微调、急停等操作，操作高度符合人体工程学要求，长时间作业不易产生疲劳。

　　设备的核心功能单元沿膜料走料方向依次排布：最外侧的放卷机构采用气胀轴承载膜卷，搭配阻尼张力控制结构，可根据膜材厚度调整放卷阻力，避免膜料拉扯变形或者松垮下垂，走料路径上设置多根导向辊，导向辊表面做硬质阳极氧化处理，摩擦系数低且不易刮伤膜面，每根导向辊的安装座都预留微调间隙，可根据膜料走料偏移情况调整辊子平行度，防止走料过程中膜料跑偏。送料机构采用伺服驱动的滚轮送料结构，上下送料辊之间的间隙可通过调节手轮调整，适配0.05mm到0.5mm厚度区间的不同膜材，送料长度可根据生产需求直接设置，送料精度控制在±0.1mm以内，满足绝大多数绝缘包覆工序的尺寸公差要求。

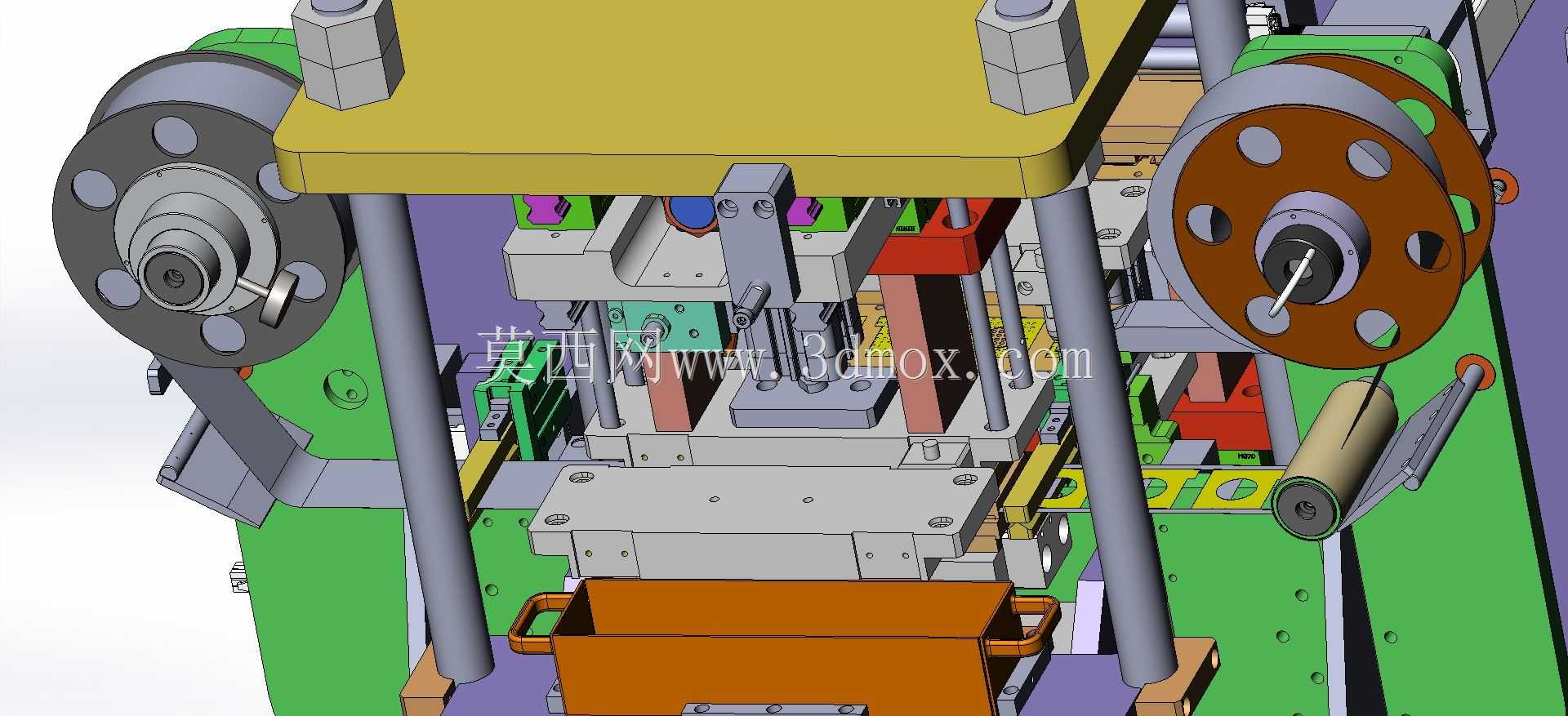

　　裁切工位前设置对齐压紧机构，当膜料送料至设定长度后，压紧块先下行将膜料平整压在裁切砧板上，避免裁切过程中膜料移位，对齐机构侧方设置定位挡边，可根据裁切宽度调整挡边位置，保证每一片裁切后的膜料边缘齐整。裁切机构采用气缸驱动的切刀结构，切刀采用高速钢材质，刃口做斜磨处理，裁切时受力均匀，可一次性切断多层叠放的膜料，切刀的上下行程设置限位结构，避免切刀下行过量磕伤砧板，砧板采用电木板材质，表面平整且有一定韧性，既能保证裁切断面整齐，也能延长切刀使用寿命。裁切完成后的成品膜料顺着导料槽滑落到收料盒内，剩余的离型纸或者废边料则通过设备后侧的收卷机构统一收卷，收卷机构采用力矩电机驱动，可保持收卷张力恒定，收卷成卷的废料方便统一处理，不会散落在车间地面造成清洁负担。

　　设计过程中充分考虑了不同规格膜材的适配性，所有与膜料接触的部件都做了圆角钝化处理，没有尖锐棱角，避免刮破膜材；各调节位置都设置刻度标识，操作人员更换不同规格膜料时，可根据刻度快速调整参数，减少换型调试时间。设备的气动元件都集中布置在台面下方的安装板上，气路排布整齐，每个气缸都设置独立的调速阀，可单独调整动作速度，避免动作过快产生冲击或者动作过慢影响生产节拍。整机的维护点都设置在易操作的位置，切刀更换、送料辊清洁、张力调整等日常维护操作不需要拆解大量结构，一线维护人员即可快速完成。从安装边界来看，设备整机占地尺寸紧凑，不需要单独预留大型安装空间，可直接放置在标准车间工作台面上使用，也可通过脚架调整高度对接自动化生产线，气源接口与电源接口都设置在设备后侧，布线布管方便，不会与正面操作区域产生干涉。
