回转弹簧装配分配设备结构设计

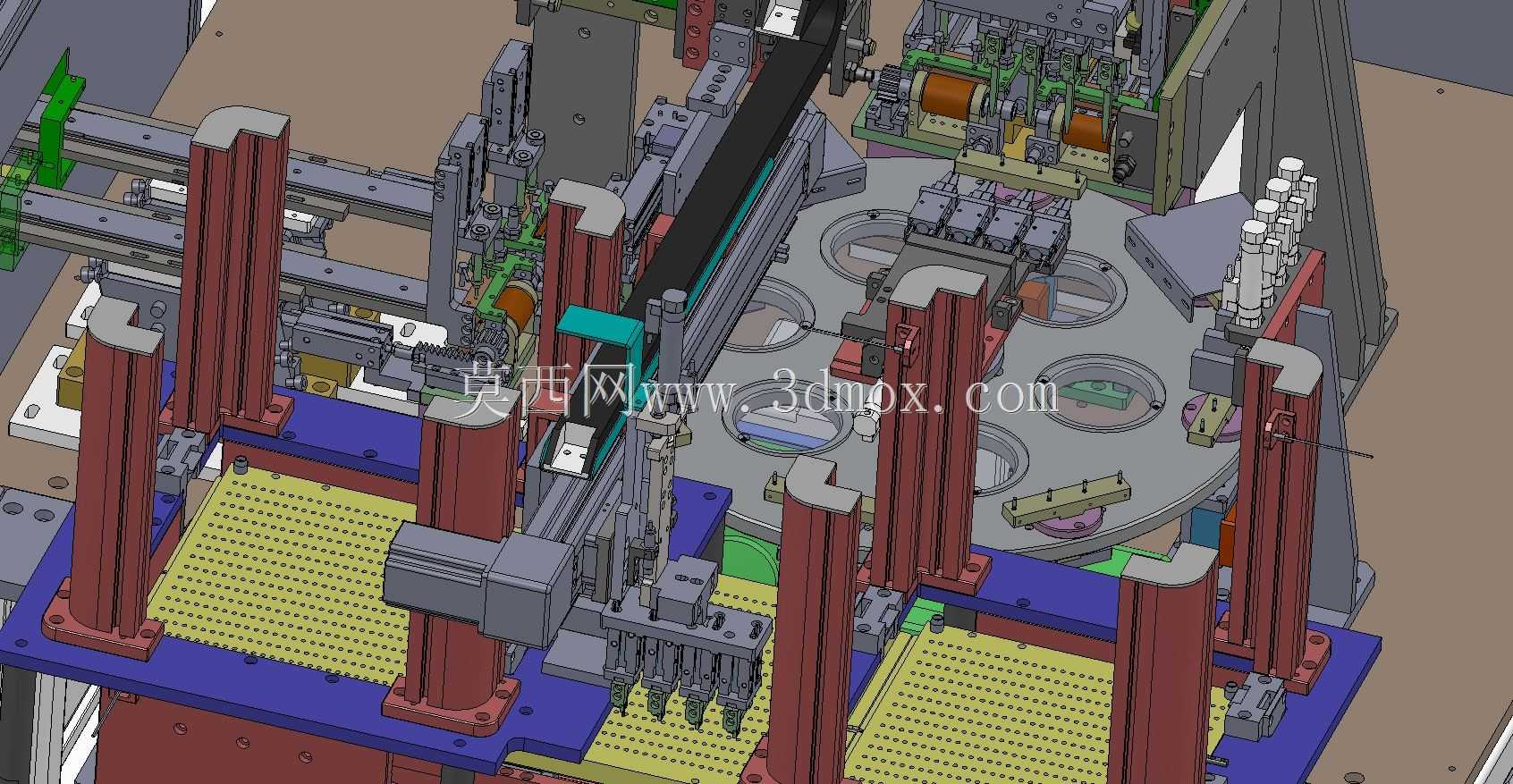

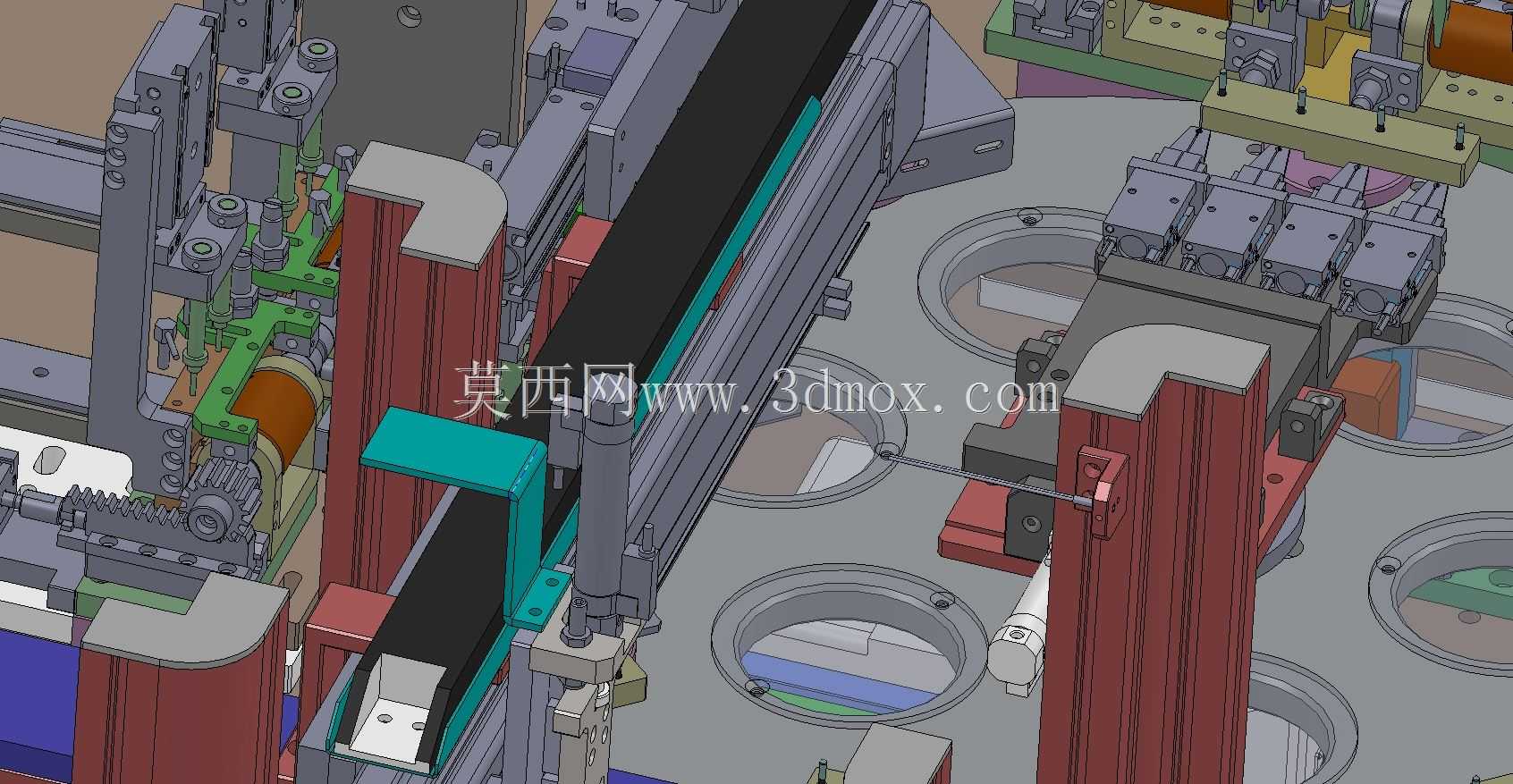

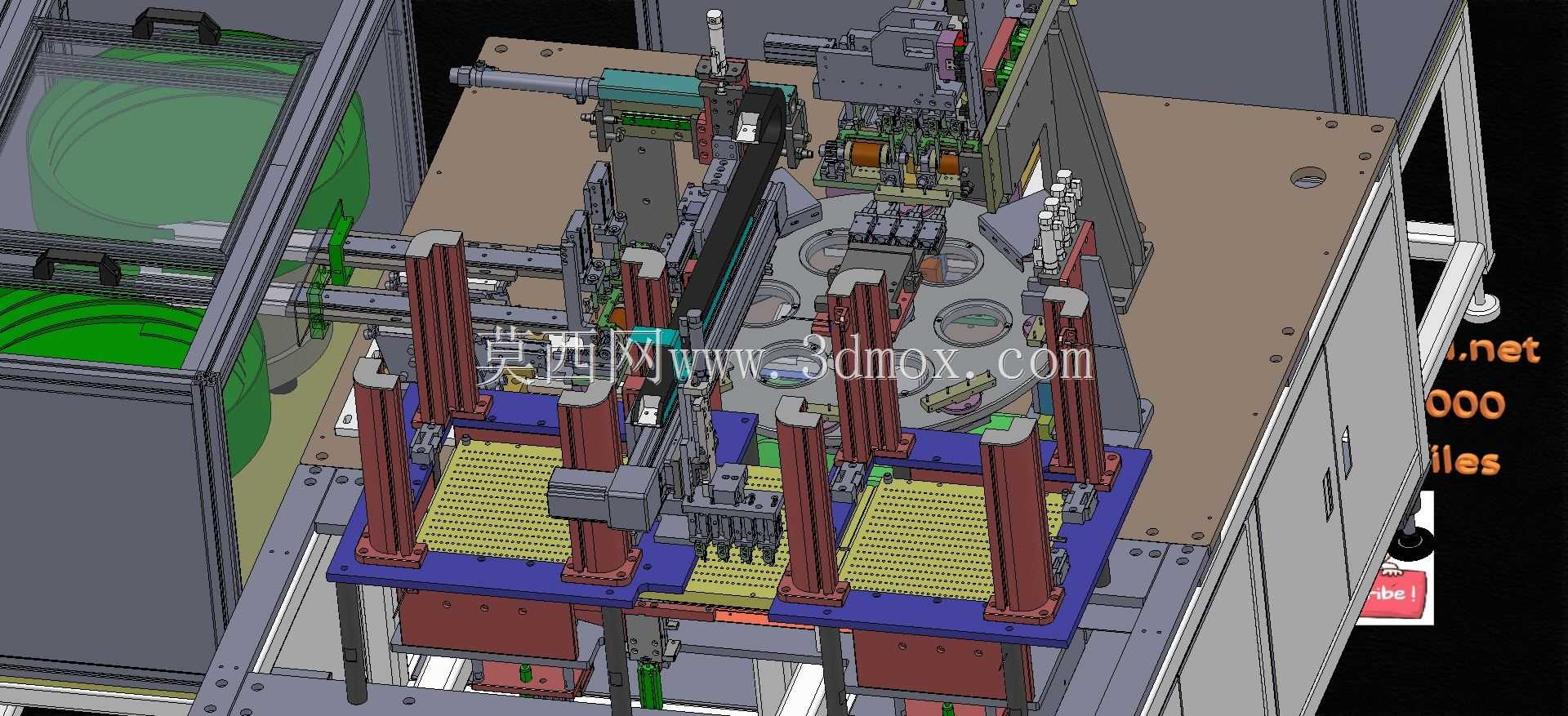

　　在小尺寸精密零部件组装产线中，销轴、杠杆、弹簧类零件的自动上料与装配一直是产线提效的核心难点，这类零件尺寸小、形态不规则，传统人工装配不仅效率低下，还容易出现漏装、错装、装配力度不一致的问题，直接影响下游成品的一致性与可靠性。这套回转弹簧装配分配设备，正是针对小规格弹簧与配套杠杆、销轴类零件的自动化组装需求开发，可直接嵌入小型零部件组装产线，替代3-4个人工工位完成弹簧的上料、分料、装配、压合全流程作业。设备核心采用六工位回转转盘布局，转盘直径根据配套机构的安装空间设定，每个工位对应一道装配工序，工位间的分度精度靠凸轮分割器保证，重复定位精度控制在0.02mm以内，避免多工位流转过程中出现工件偏移。给料环节采用振动盘直振送料结构，

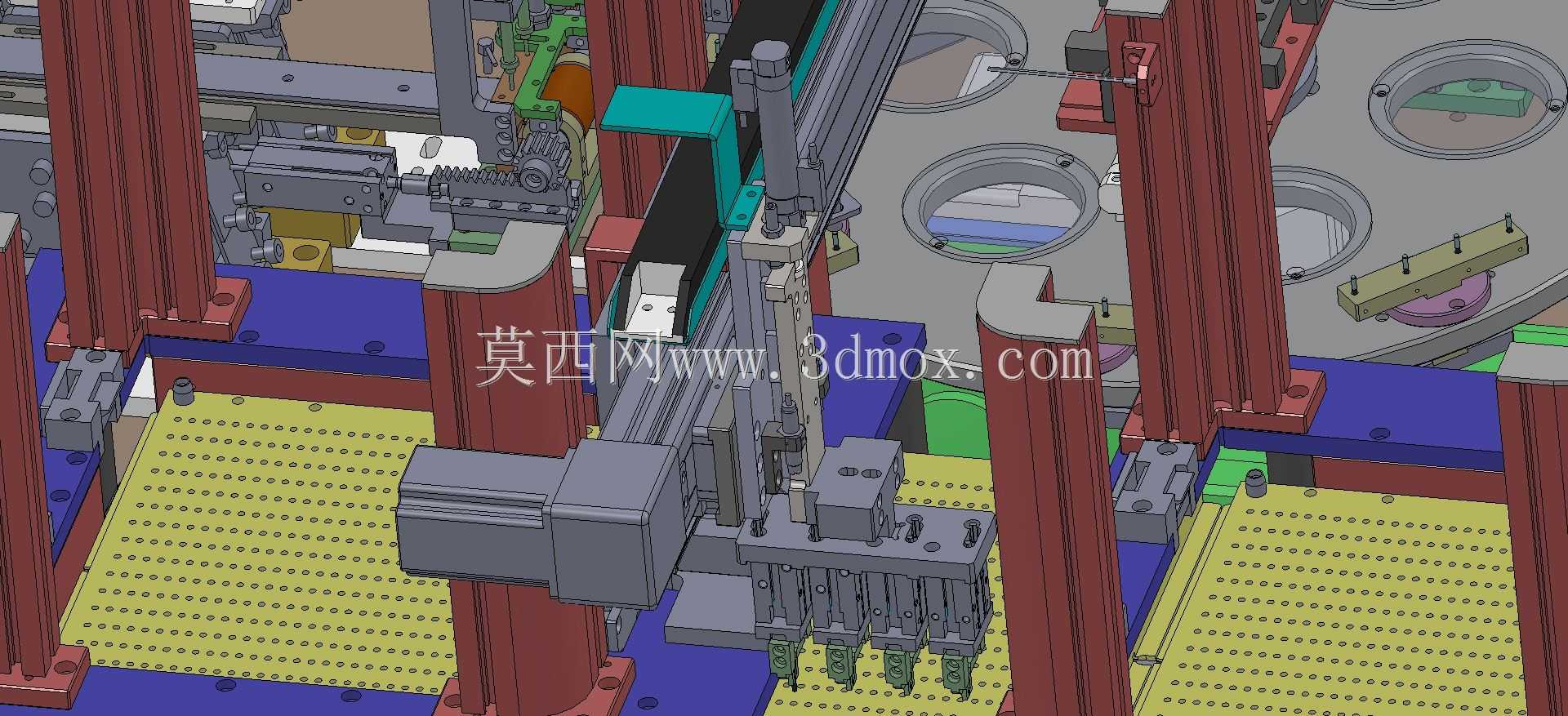

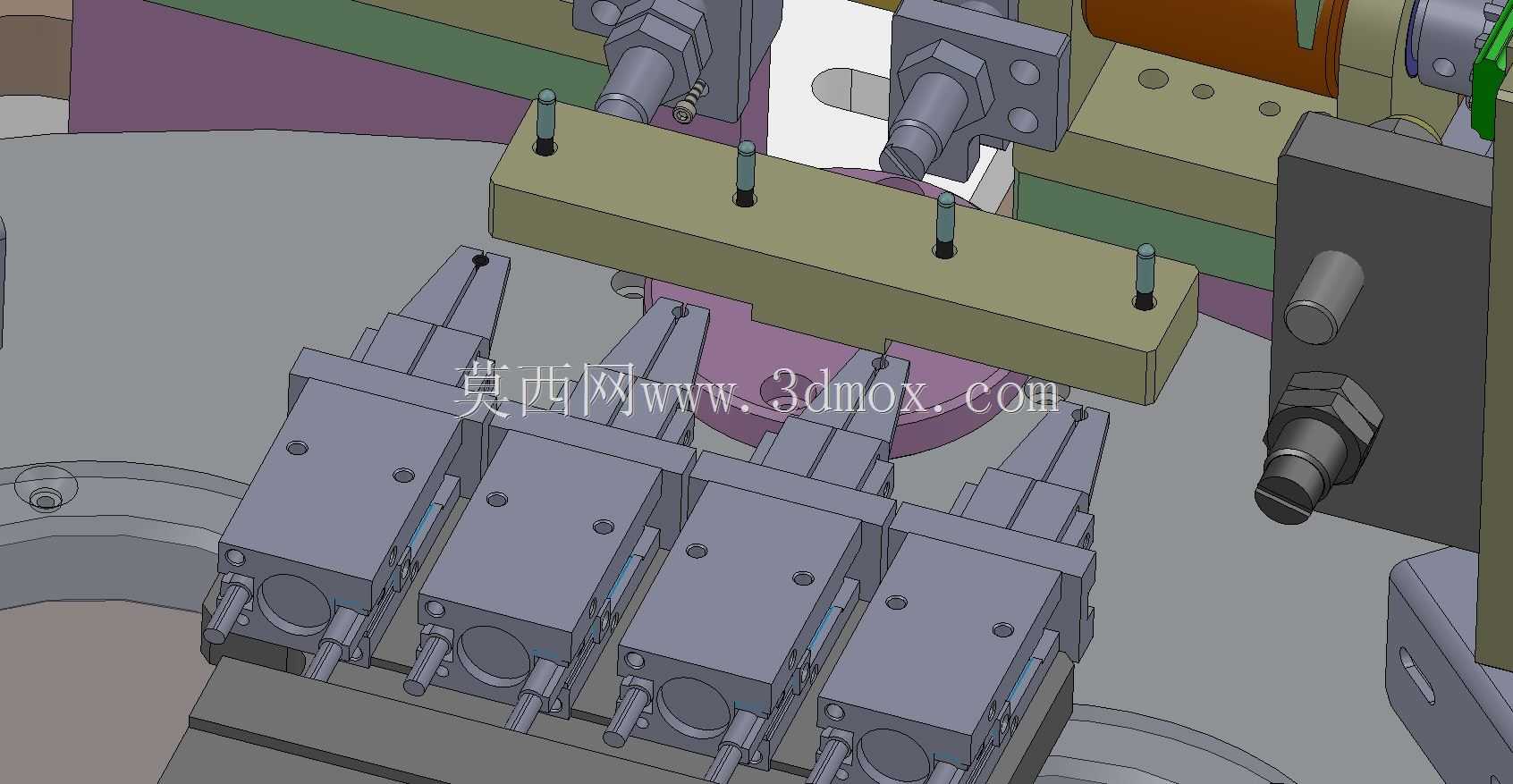

　　针对弹簧易缠绕、杠杆件易卡料的特性，振动盘轨道做了分层筛选设计，只有姿态符合要求的零件能进入送料轨道，异常姿态的零件会自动回流到料仓，不需要人工频繁停机理料。送料与卸料环节采用伺服驱动的直线模组搭配夹爪机构，可根据不同规格的零件调整夹取行程与夹持力度，避免夹伤弹簧表面镀层或者夹变形杠杆薄壁结构。核心装配工位设计了弹簧与杠杆的预对位结构，先将杠杆件定位在工装夹具上，再通过分料机构将单个弹簧精准输送到装配位，随后压装机构下行将弹簧压装到杠杆的指定安装位，压装行程带位移反馈，可实时监测压装到位情况，避免出现弹簧未卡装到位的不良品。装配完成后设置了压缩检测工位，通过气缸驱动压头对装配好的弹簧做额定行程压缩，检测弹簧的弹力是否符合要求，

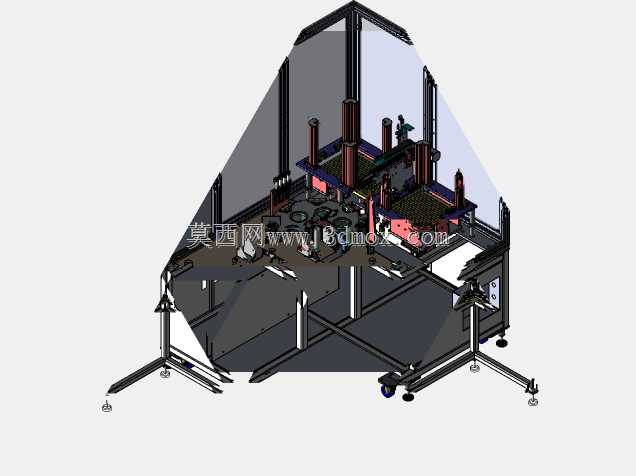

　　同时剔除卡滞、装反的不良品，检测完成的合格品再通过伺服卸料机构输送到下游料道或者下一道工序。整套设备的安装基准采用加厚钢板焊接机架，台面安装铝型材防护框架，各机构的安装板都做了定位销孔设计，后期维护拆装后不需要重新反复校准位置。设备的横向安装宽度控制在1.2米以内，纵向长度1.8米，台面高度按照标准人工维护高度设定在850mm，不需要对现有车间产线做大规模改造即可对接安装，适配电子零部件、小型五金件、低压电器组件等多个行业的小零件组装场景。在设计过程中，各运动机构都做了行程限位与硬限位保护，伺服模组的两端设置油压缓冲器，避免高速运行过程中出现撞机问题；振动盘与机架之间做了减震垫隔离，避免振动传递到转盘装配工位影响装配精度；所有气管、

　　线缆都通过拖链规整布置，避免设备运行过程中线缆被拉扯磨损。这套设备的机构设计逻辑可拓展性较强，只需要更换对应工装夹具、调整分料轨道尺寸，就可以适配不同规格的弹簧与杠杆类零件组装，不需要对整体机架与核心传动结构做改动，能覆盖多数小型弹性零件与配套结构件的自动装配需求，在3C小五金、低压电器、文具配件等行业的组装产线中都有较高的适配性。
