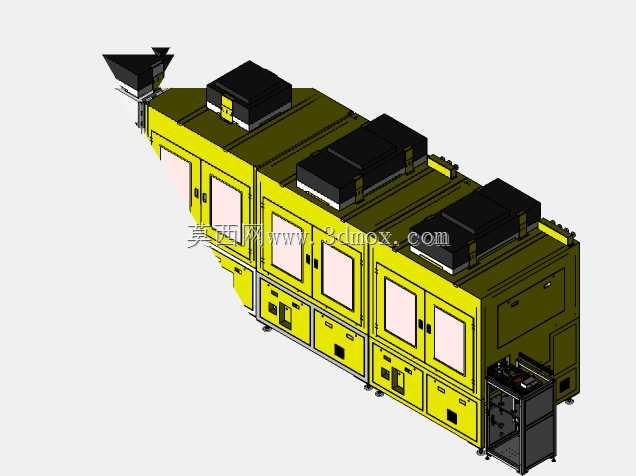

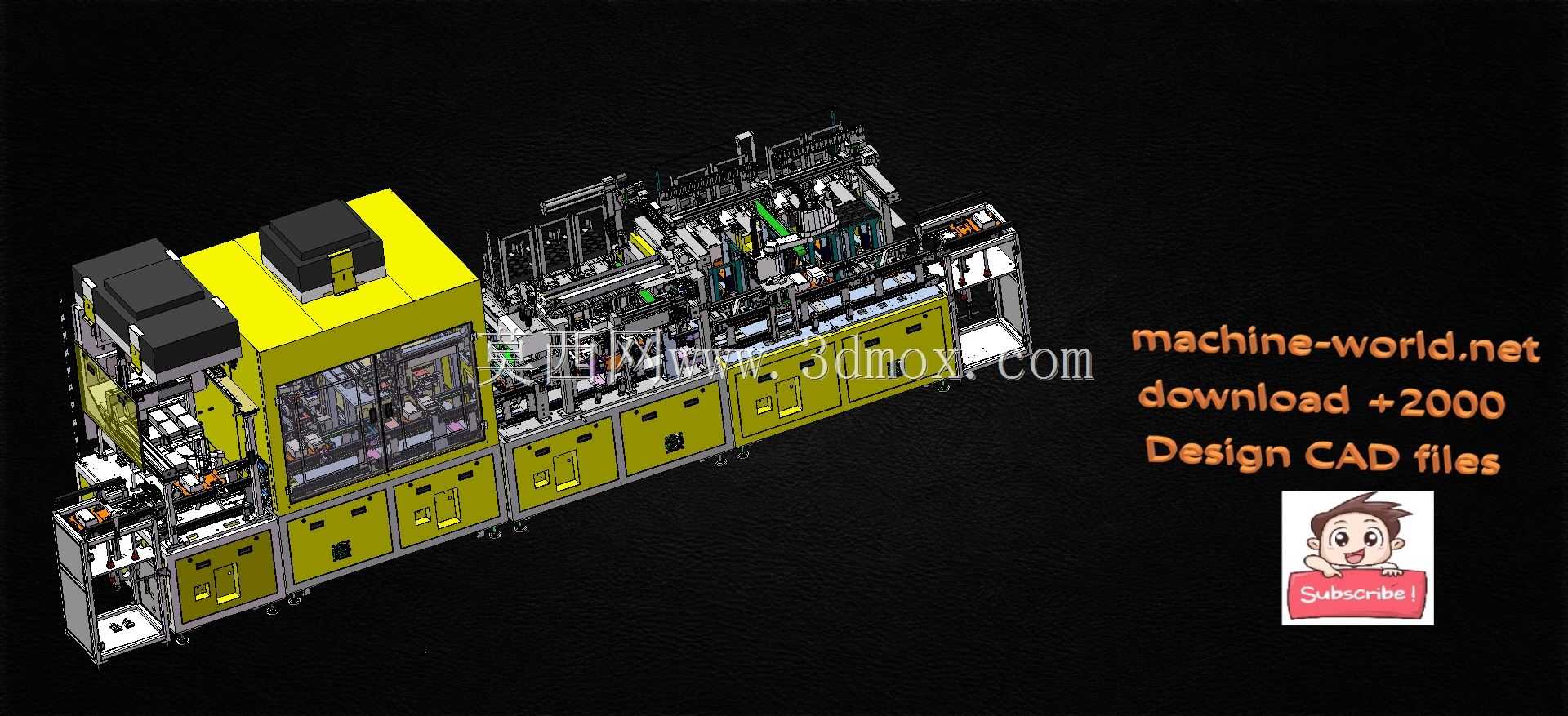

手机盒自动贴标流水线三维结构设计

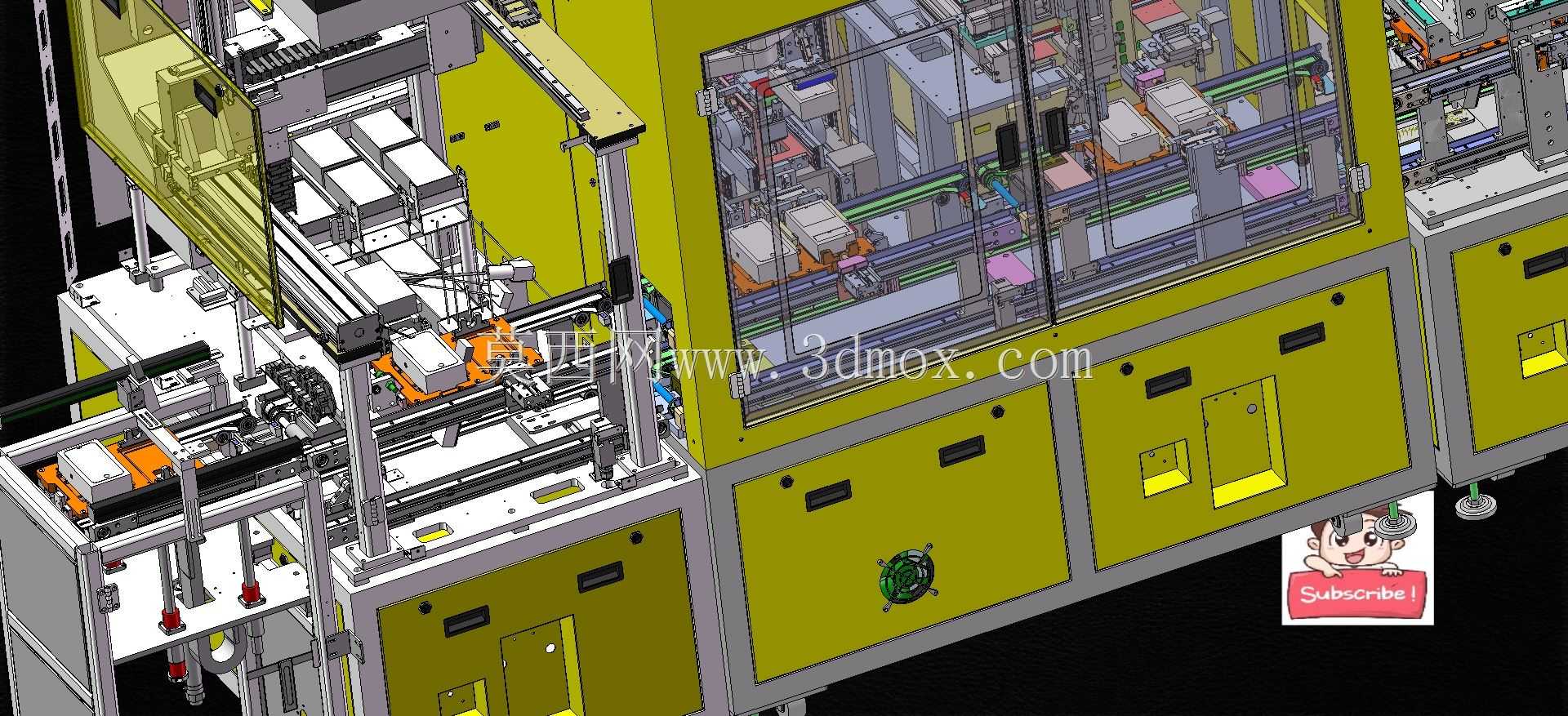

　　这套设备主要面向消费电子包装环节的手机盒贴标工序，适配3C制造车间包装段的连续化生产需求，可直接对接前端装盒工位与后端码垛、质检工位，无需额外增设中转接驳台，减少车间线体的占地冗余。线体整体采用上下层回流布局，上层承载工装托盘完成各工位作业，下层负责空托盘的回流循环，相比单层往返式输送结构，能节省近40%的线体横向占地，适配多数电子制造车间层高4米以上、横向面宽有限的厂房布局条件，安装时仅需按照线体底部支脚的预埋孔位做地面找平，支脚可调范围覆盖±30mm，可抵消普通环氧地坪的平整度误差，无需额外做设备安装基座。线体共设置四个核心作业工位，搭配两台垂直升降机构完成托盘的层间转运，第一工位负责待贴标手机盒的上料定位，

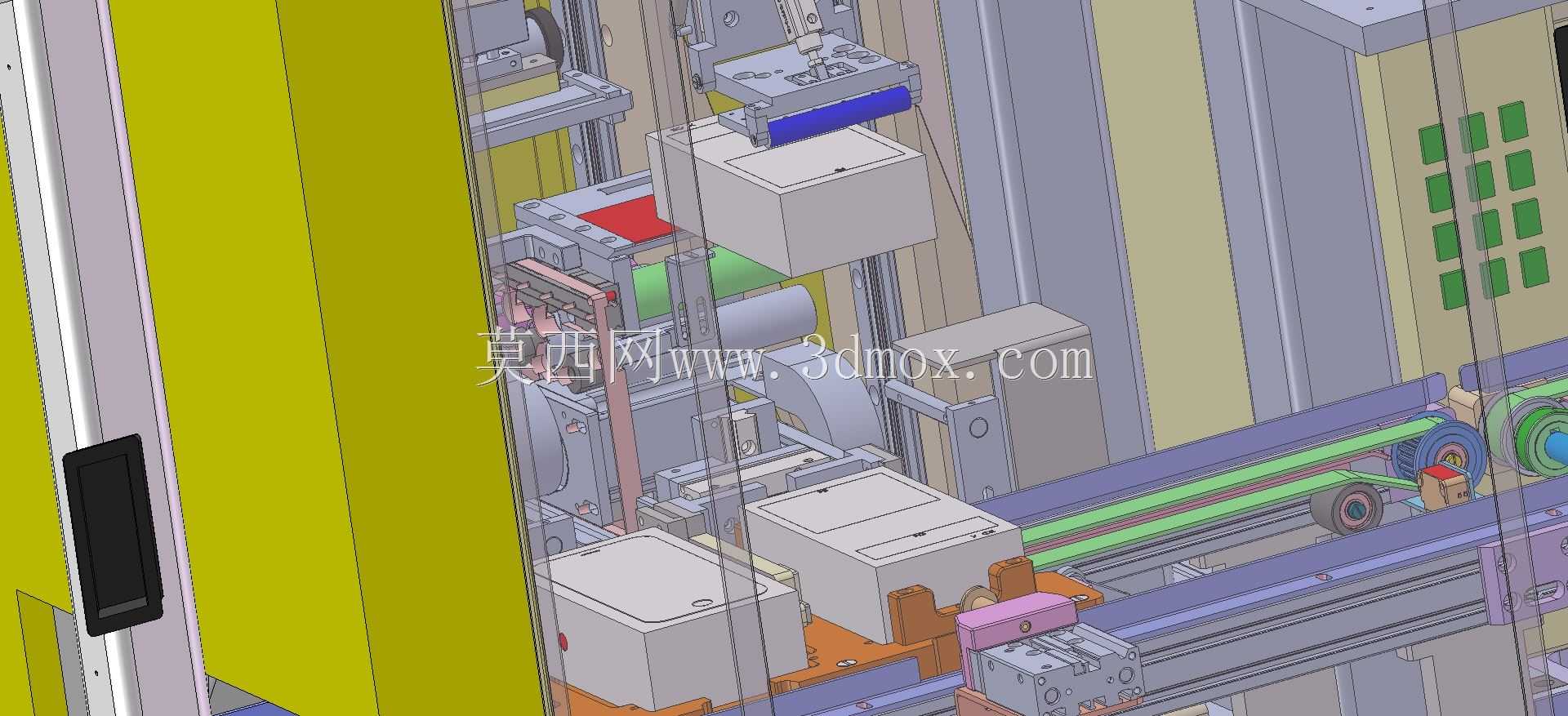

　　采用侧推定位块配合托盘上的仿形卡槽，可将手机盒的位置偏差控制在±0.2mm以内，避免后续贴标出现偏斜；第二、第四工位为贴标作业位，分别适配盒身不同面的标签粘贴需求，贴标头采用浮动压合结构，可适配不同厚度标签的滚压贴合，压合力可通过调压阀做0-20N范围的无级调节，避免压合力过大造成盒体压痕、或是压力不足导致标签起翘；第三工位为检测工位，采用光电传感器配合位置开关，检测标签是否存在漏贴、偏斜、褶皱问题，检测到不良品时会在对应工位触发挡停机构，方便作业人员取走不良品，不会流入下一道工序。贴标工位的标签料架采用快拆式结构设计，换卷时无需工具即可完成料卷的拆装，料架自带阻尼张力结构，可避免标签带拉扯变形，适配不同幅宽的卷装标签，

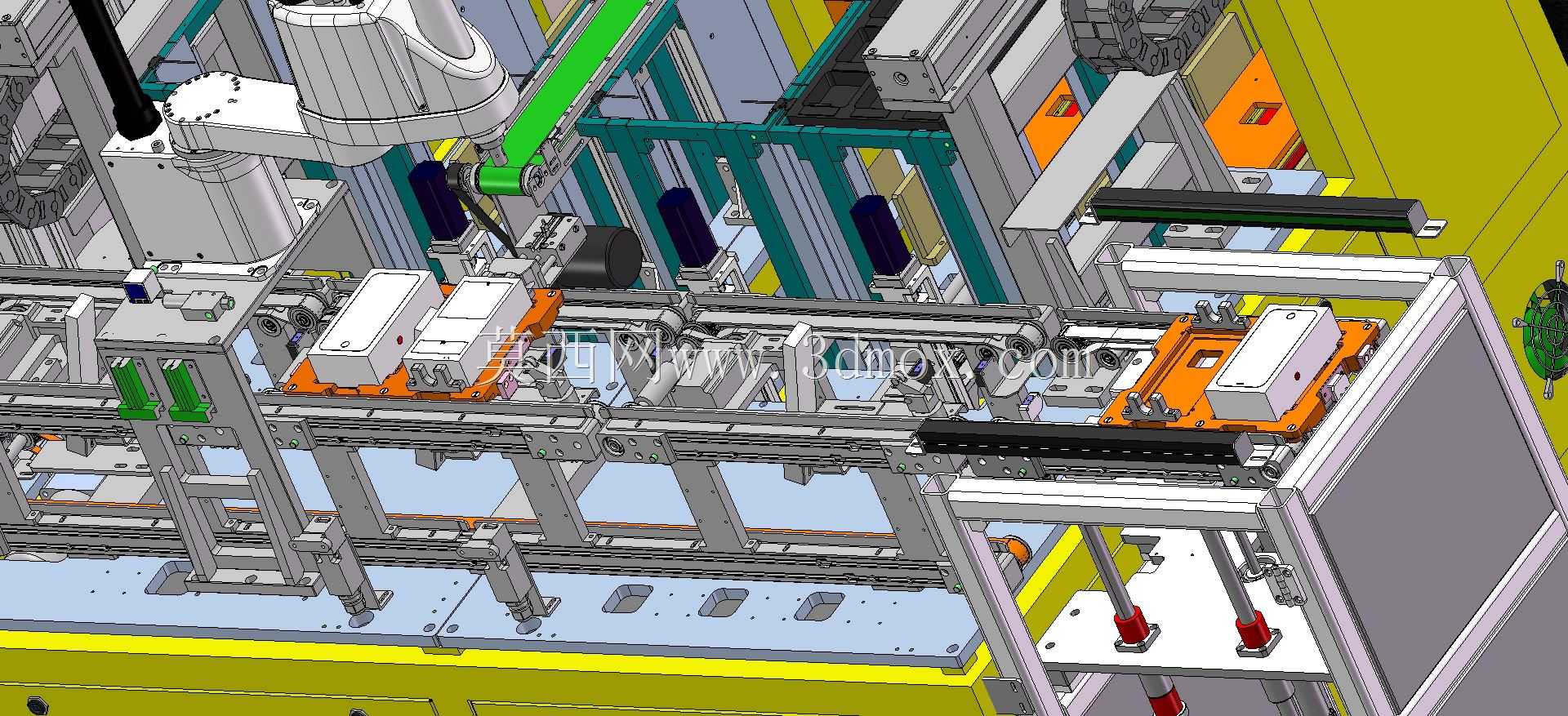

　　换型时间可控制在10分钟以内，适配多规格手机盒的小批量混线生产需求。线体的输送部分采用同步带传动，上下层输送的驱动电机通过传动轴做同步联动，可保证上下层输送速度完全一致，避免托盘在层间转运时出现卡滞、错位问题，同步带表面增设防滑耐磨层，长期运行不会出现托盘打滑偏移的情况。线体的机架部分采用工业铝型材拼装结构，所有连接位置均采用内置角码配合螺栓锁紧，相比焊接机架，后期调整工位位置、增减功能模块时无需做切割焊接作业，仅需松卸螺栓即可调整工位间距，适配后续产品迭代的线体改造需求。设备的气动元件全部集中布置在机架侧面的气动安装槽内，气管沿铝型材的内置线槽排布，外部无裸露管线，既避免车间作业过程中管线被剐蹭损坏，也能减少管线积灰，

　　降低日常清洁维护的工作量。各工位的执行机构动作逻辑采用互锁设计，上一工位未完成作业时，下一工位的执行机构不会启动，托盘输送也会暂时挡停，避免出现动作干涉撞机的问题，设备的手动操作面板布置在线体进料端的侧方，可单独控制每个工位的动作，方便调试阶段的单步动作验证，也便于日常维护时的故障排查。线体的安全防护方面，所有运动机构的外侧均设置透明亚克力防护板，防护板采用快拆式卡扣固定，需要清理、维护内部机构时可快速拆卸，防护板上预留安全联锁开关，一旦防护板被意外打开，线体所有运动机构会立即停止运行，避免人员误触造成安全事故。这套结构在设计时充分考虑了3C行业产品迭代快、换型频繁的特点，所有与产品接触的定位块、贴标靠模均采用模块化快换设计，更换不同规格产品时仅需更换对应仿形模块，无需调整线体主体结构，可大幅缩短换型调试的时间，减少产线停线损失。线体的托盘采用防静电POM材质加工，可避免静电对盒内电子元器件造成损伤，托盘表面的仿形槽可根据不同尺寸的手机盒做快速更换，适配从常规直板手机盒到折叠屏手机盒的多规格承载需求。升降机构采用双导杆导向配合皮带传动，升降行程可根据上下层的间距做适配调整，升降位置的重复定位精度可达±0.1mm，保证托盘在层间转运时能精准对接输送面，不会出现卡盘、掉盘的问题。
