多工位转盘式自动贴标生产设备结构

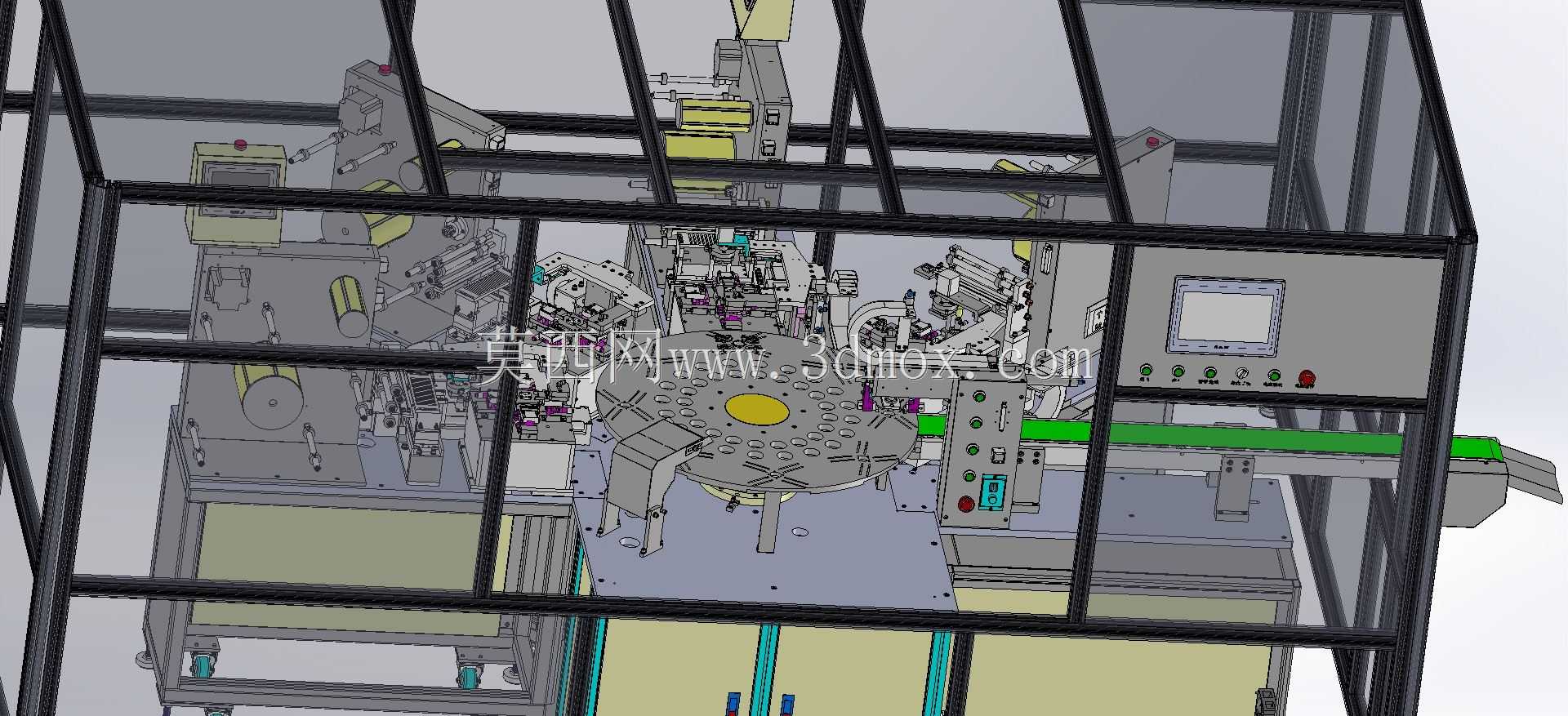

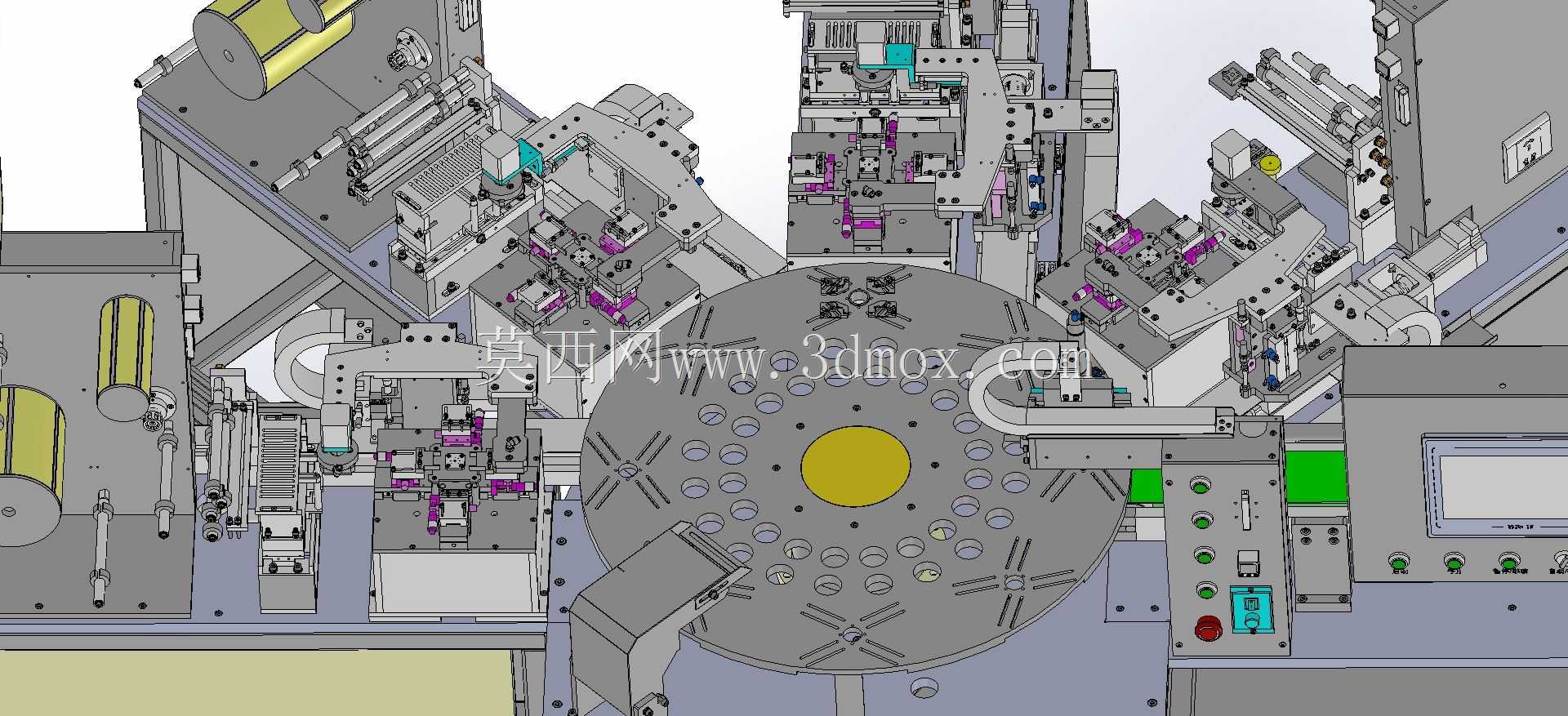

　　在快消品、日化、医药、电子零配件的批量包装工序里，单工位贴标设备的节拍瓶颈一直是产线提效的核心阻碍——单工位依次完成上料、定位、贴附、压合、检测、出料的流程，单循环耗时往往超过3秒，无法匹配前端灌装、组装线每分钟200件以上的出料速度，多工位转盘式贴标设备的结构设计，正是针对这一场景痛点做的定向优化。这套设备的核心承载采用间歇式凸轮分割器驱动的多工位转盘，转盘沿圆周方向均匀分布6-8个工件定位工装，每个工装随转盘转动依次停驻在不同功能工位，各工位的动作并行触发，把单循环的工序耗时拆解到各个工位同步完成，整机节拍可以压缩到1.2秒每件，适配高速产线的联线需求。从实际产线适配的角度看，设备的进料端直接对接上游组装线或理料机的出料输送带，

　　输送带末端设置分料挡块与错位机构，把连续输送的工件逐个分离到待上料位置，上料工位采用带缓冲吸头的取料结构，把工件精准放置到转盘的定位工装上，工装根据工件外形做仿形设计，保证工件放置后初始位置偏差控制在±0.2mm以内，减少后续定位的调整量。标签供给模块独立设置在设备侧方，采用标签卷料放卷、牵引、伺服送标、飞达剥离的一体化结构，标签底纸经过剥离板尖端时，标签因为自身刚度与底纸分离，剥离板的角度设置在15-22度之间，保证标签出标时的翘曲量可控，不会出现标签提前脱落、褶皱的问题；送标伺服与转盘的分割动作做硬联动，当转盘停驻在贴标工位的瞬间，送标伺服刚好送出一张完整标签，贴标头采用柔性海绵压头配合微压气缸，把标签滚压到工件表面，压合过程中压头随工件外形做自适应浮动，避免硬压导致的标签刮花、工件压伤问题。考虑到不同批次工件的外形偏差、标签粘贴位置的精度要求，设备专门设置了二次定位工位，在贴标动作完成后，转盘携带工件转到二次定位位置，采用两组对射光纤检测工件的基准边，配合微型调整夹爪对工件位置做微米级修正，同时检测标签是否存在漏贴、歪斜的问题，不合格品会在后续的剔除工位被高压气嘴吹入废料盒，不会流入下一道工序。出料工位设置在贴标、检测工位之后，采用落料导向槽配合出料输送带，把贴标完成的合格品直接输送到下游的装盒、装箱工位，不需要人工中转搬运。整机的外围采用铝型材框架搭配透明亚克力防护门，防护门设置安全联锁开关，任意一扇门打开时设备立刻停止所有动作，

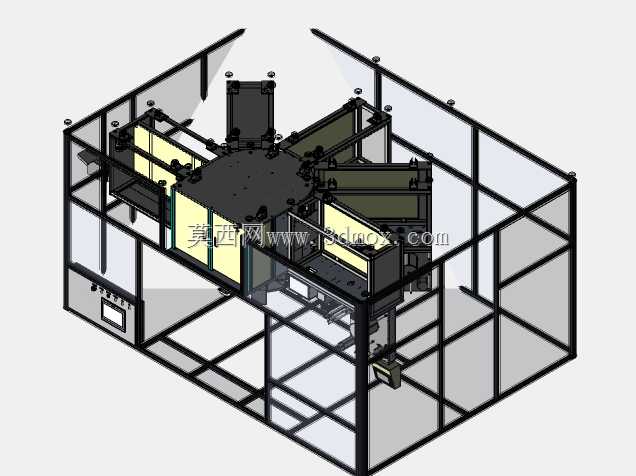

　　避免操作人员被转盘、运动夹爪碰伤；设备的安装底座采用80*80mm的方管焊接成型，底部配置6个可调脚杯与4个万向脚轮，方便设备在车间内移位与调平，整机的占地尺寸控制在长2200mm、宽1800mm、高1900mm的范围内，不需要额外开挖地基，直接放置在平整的环氧地坪上就可以完成安装调试，对接上下游产线时只需要调整进出料输送带的高度，适配范围覆盖高度在750mm-1100mm之间的常规产线。从结构设计的细节来看，所有的运动模组都采用标准化的线性导轨、伺服电机、同步带传动结构，易损件全部采用市面通用的标准件，不需要定制特殊规格的配件，方便后期的维护更换；气路管线全部拖链内置排布，避免管线外露被运动部件磨损，电路走线采用线槽分区域布置，

　　强电、弱电分离，减少信号干扰导致的设备误动作。转盘的定位工装采用快换设计，更换不同产品的生产批次时，只需要松开工装的锁紧螺丝，更换对应仿形工装，在触控屏里调用对应的参数配方，就可以完成换型，换型时间控制在15分钟以内，适配多品种小批量的生产需求。贴标头的位置配置三轴手动微调滑台，可以根据标签的粘贴位置调整X、Y、Z三个方向的位置，调整精度达到0.1mm，满足不同产品的贴标位置要求。标签卷的安装位置设置在设备侧方的开门处，更换标签卷时不需要拆开设备的防护框架，直接打开侧门就可以完成换卷操作，减少停机等待时间。设备的控制核心采用PLC搭配触控人机界面，所有的运行参数比如贴标延时、压标压力、转盘转速、送标速度都可以在触控屏上直接设置，同时界面上实时显示各个工位的运行状态、故障报警信息，出现卡料、标签用完、气压不足的情况时，设备会自动停机并在屏幕上显示故障位置，方便运维人员快速排查问题。在实际的生产验证中，这套设备的贴标精度可以控制在±0.3mm以内，标签粘贴后无气泡、无褶皱、无翘边，连续运行的合格率稳定在99.5%以上，相比人工贴标或者单工位贴标设备，生产效率提升4倍以上，同时减少了人工接触工件带来的二次污染问题，尤其适合医药、食品类产品的无尘生产车间使用。
