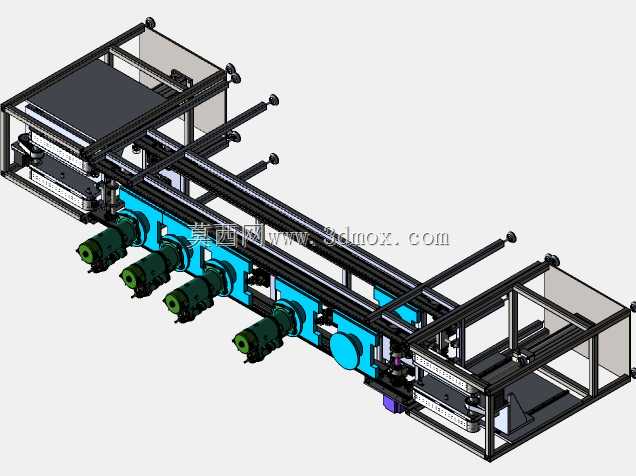

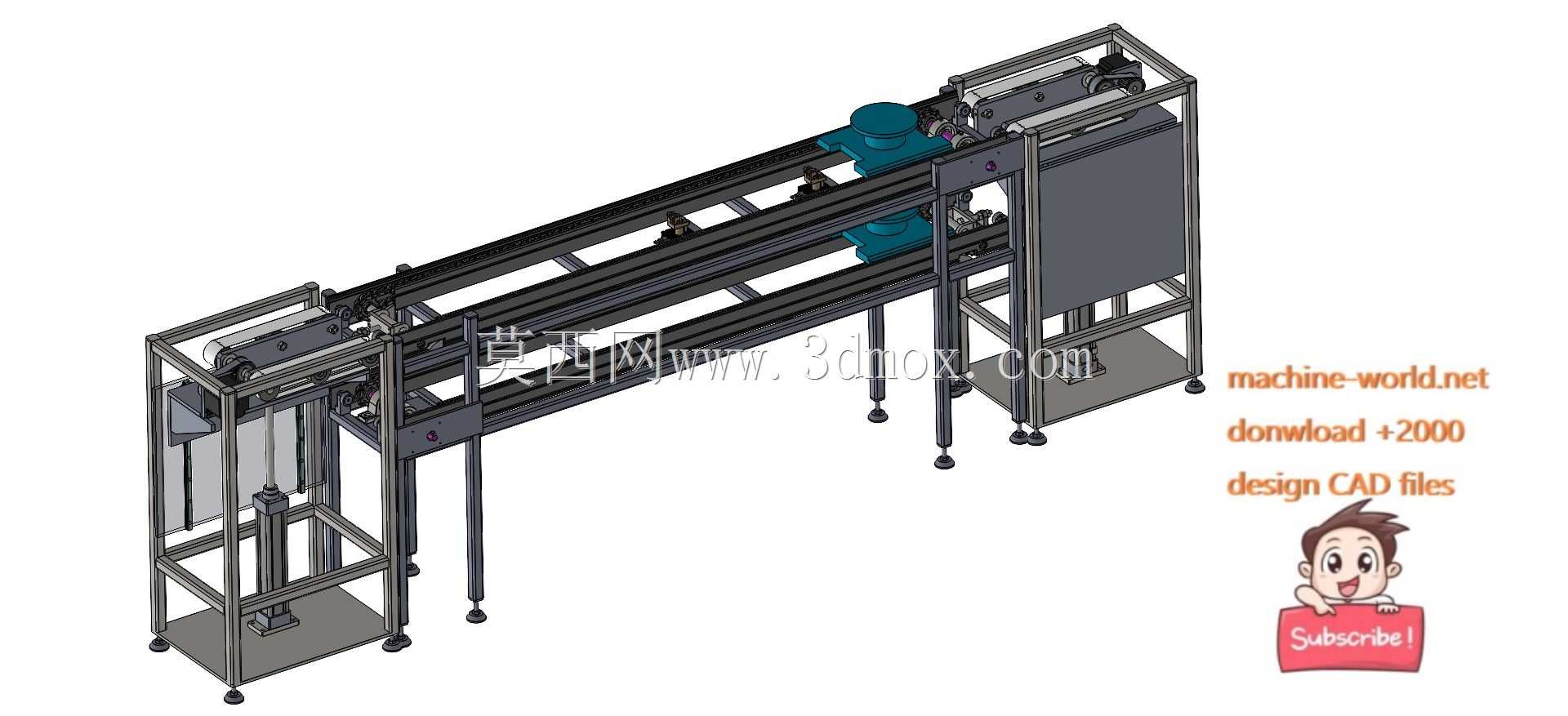

双速链式工业输送设备结构设计

　　在离散制造的产线布局环节，物料的节拍化转运一直是影响整线OEE的核心要素之一，这款双速链式输送结构，正是针对多工位混线生产场景下的差异化输送需求开发的线体方案。不同于常规定速链板线只能匹配单一输送节拍的局限，该结构通过双速链的传动设计，可在同一条线体上实现两种输送速度的切换，适配不同工序的作业时长差异——比如在装配工位段匹配低速运行，给作业人员预留足够的操作时间，在空工位回流段切换高速运行，压缩空载转运的时间损耗，这种设计在3C电子组装、小家电总装、汽车零部件分装等需要多工位协同作业的场景中，能有效平衡各工位的作业节拍，减少线体旁的待料堆积问题。

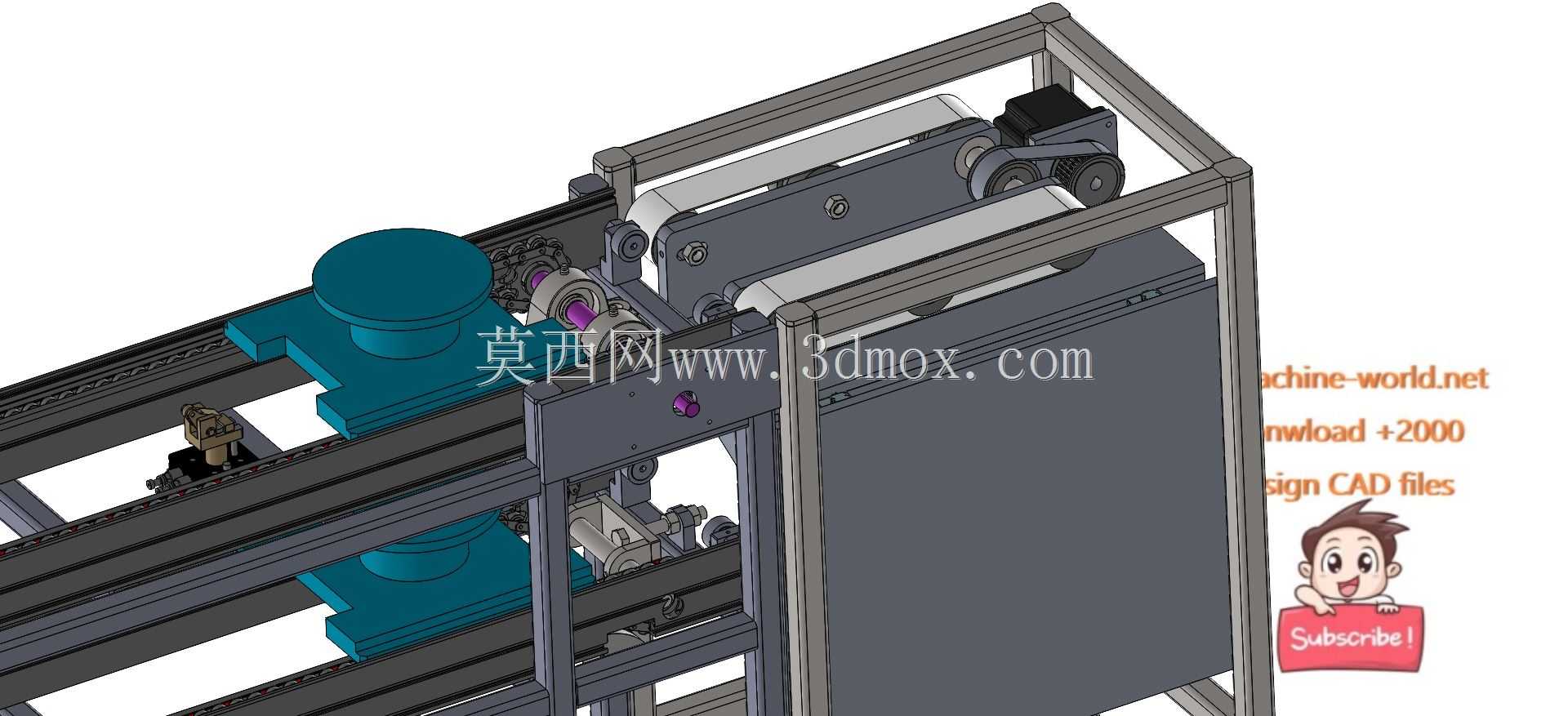

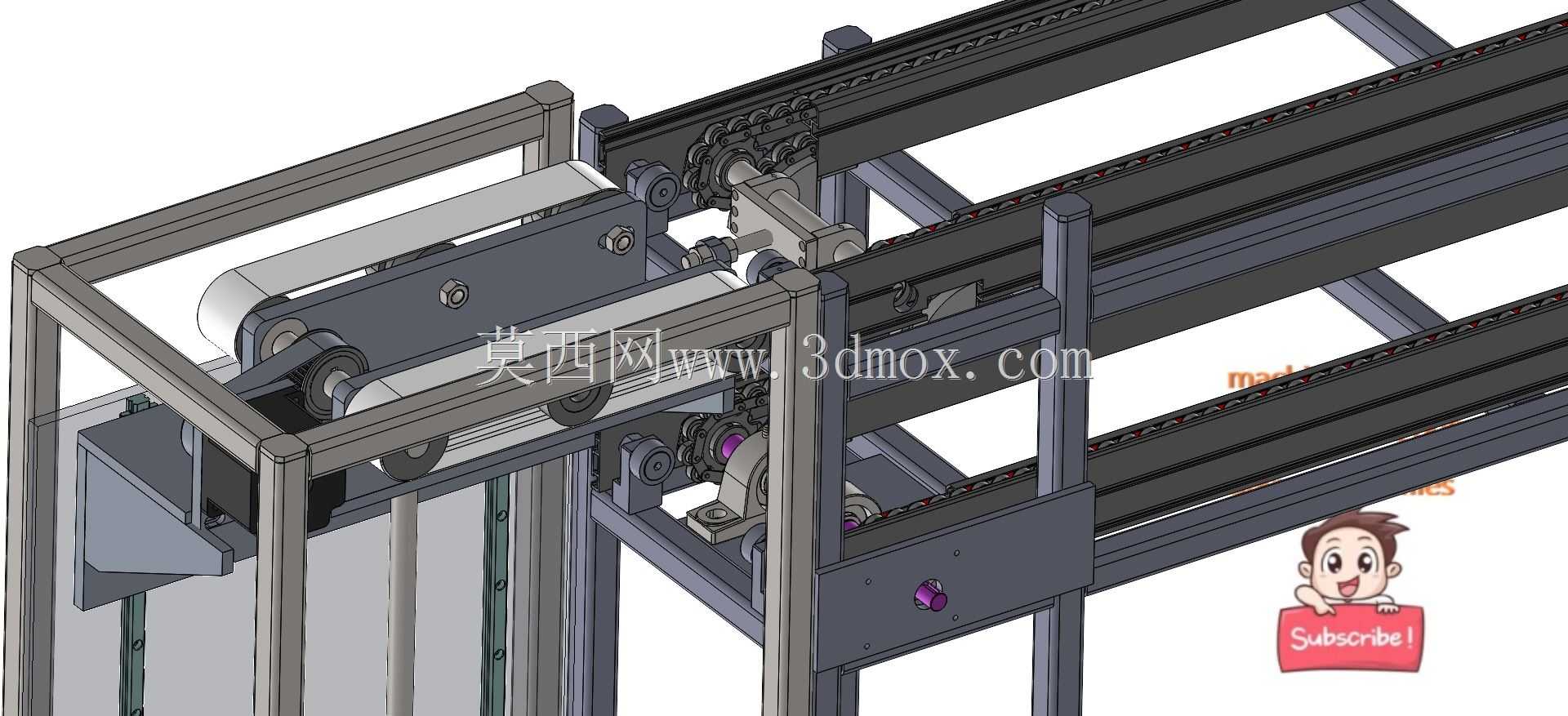

　　从实际落地的安装边界来看，该线体采用模块化铝型材框架作为主体承载结构，型材选型匹配常规40系列工业铝型材的安装孔距，现场拼接时不需要额外做定制化的基座加工，可直接通过配套的角件、螺栓完成框架组装，单段标准线体的长度可根据车间实际布局做灵活裁切，线体的有效输送宽度适配常规工装板的尺寸范围，底部支撑脚配备可调脚杯，可应对车间地面±15mm的高度差，安装时不需要提前做高精度的地面找平，能大幅缩短现场施工的周期。线体的传动端采用张紧结构后置的设计思路，链条张紧调节机构布置在驱动端的侧方，日常维护时不需要拆解线体的护板，直接通过侧方的调节螺栓就能完成链条张紧度的调整，降低后期运维的拆装工作量。

　　功能特性层面，该双速链结构的承载面采用双侧链条同步驱动的形式，工装板直接放置在双侧链条的支撑滚轮上，相比中间驱动的链板线，双侧驱动的形式能避免长距离输送时的链条跑偏问题，同时工装板与链条之间为滚动摩擦，输送过程中的运行阻力更小，驱动电机的负载更低，长时间运行的能耗表现更优。线体的两端设置了过渡接驳结构，可直接与顶升移栽机、滚筒线、提升机等上下游设备做对接，不需要额外定制转接模块，在整线集成时的适配性更强。针对输送过程中的工装板定位需求，线体的工位段预留了阻挡器的安装位，现场可根据工位布局灵活加装阻挡气缸，实现工装板的精准停位，停位精度可控制在±2mm范围内，满足自动化工位的作业定位要求。

　　设计过程中充分考虑了加工与装配的工艺性，所有的结构件都采用常规的钣金折弯、型材裁切工艺加工，没有复杂的曲面结构，不需要五轴加工设备就能完成所有零件的生产，加工成本可控。传动部分的链轮、链条都选用行业通用的标准件，后期备件替换时不需要单独开模定制，可直接从标准件厂商采购同规格产品，降低设备全生命周期的维护成本。线体的侧边预留了传感器、线槽的安装槽位，电气布线时可直接将线缆嵌入铝型材的槽内，通过盖板做防护，不需要额外加装走线槽，整体外观更整洁，同时也能避免线缆外露带来的安全隐患。

　　从实际使用的工况适配性来看，该结构可适配常温车间的常规工业环境，输送的单工位承载重量可满足大部分轻型装配场景的需求，运行过程中的噪音控制在工业生产允许的范围内，不会对车间作业环境造成额外的噪音污染。线体的护板采用可拆卸式设计，当线体内部出现卡料、链条脱落等故障时，可直接拆下对应段的护板完成故障排查，不需要拆解整段线体结构，故障处理的效率更高。在产线升级改造时，该模块化的线体结构可直接拆解后重组，适配新的产线布局，不需要整体报废更换，能降低产线迭代的设备投入成本。
