多速段链传动工业输送设备结构设计

　　这套输送设备的设计初衷，是解决3C电子、小家电组装产线中不同工位对输送节拍差异化匹配的痛点，在实际车间布局里，这类设备往往衔接上料工位、组装工位、检测工位与下料工位，不同工序的作业时长存在明显差异，比如螺丝锁附工位需要工件保持相对静止或者低速输送保证对位精度，而跨工位的流转段则需要更高的输送速度压缩无效等待时间，三速可调的传动结构正是围绕这一实际需求展开设计。

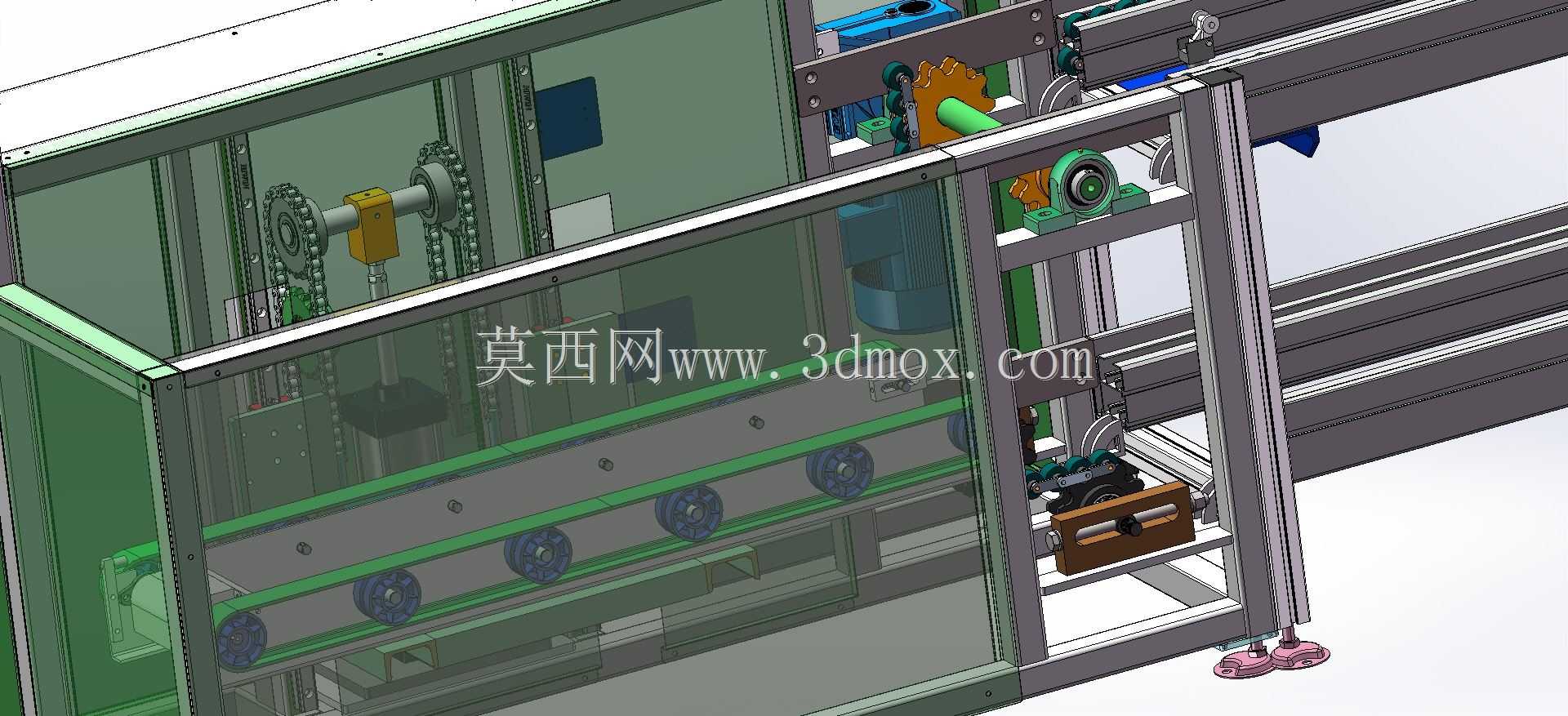

　　从结构组成来看，设备主体采用工业铝型材搭建机架，相比传统焊接钢架，铝型材机架的优势在于安装调整灵活，后期产线改造时可以快速拆解重组，机架外侧设置透明亚克力防护挡板，既可以避免作业过程中杂物卷入传动链，也能方便运维人员直观观察内部传动件的运行状态，及时发现链条松动、滚轮卡滞等潜在故障。传动部分采用倍速链结构搭配多组驱动电机，不同输送段的链轮通过独立的传动副连接，可根据产线节拍需求单独调整对应段的输送速度，不需要对整条线体做统一调速，避免了传统单驱输送机速度调整时全段节拍同步变动、无法匹配不同工位作业节奏的问题。

　　设备的载具定位结构设计在链板侧边，配套的阻挡气缸可在指定工位将工装板精准截停，截停位置的重复定位精度可控制在±0.2mm以内，完全满足自动锁螺丝、视觉检测等工位对工件位置精度的要求。线体的传动滚轮采用包胶设计，一方面可以降低工装板输送过程中的碰撞噪音，另一方面也能增大滚轮与工装板之间的摩擦力，避免高速输送段出现工装板打滑、移位的情况。

　　在安装边界方面，这套输送设备的标准段高度适配车间常用的750mm作业面高度，可根据现场作业人员的身高或者对接设备的高度做±50mm的支脚调节，线体宽度可根据工装板的实际尺寸做模块化调整，单段线体的长度控制在2m以内，方便车间内的转运与进场安装，不需要对车间门体、通道做额外改造。设备底部设置可调脚杯与脚轮组合结构，设备移位时可降下脚轮快速推移，定位完成后升起脚轮通过脚杯调平，调平过程不需要额外吊装设备，两名运维人员即可完成整线的位置调整与水平校准。

　　从实际应用场景拓展来看，这套输送结构不仅可以用于家电组装产线，更换对应尺寸的工装板与定位夹具后，也可适配汽配零部件的工序流转、小型电工产品的组装检测输送，线体侧边预留的传感器安装槽位，可以直接加装光电传感器、到位开关，不需要额外做焊接或者打孔加工，能快速对接产线的PLC控制系统，实现工件的到位检测、节拍计数、故障报警等自动化功能。传动部分的张紧结构设计在机架端部，运维人员不需要拆解线体护板，仅通过端部的调节螺栓即可调整链条的张紧度，日常维护的操作门槛很低，可有效降低设备长期运行的运维成本。

　　在细节设计上，线体的驱动电机全部安装在机架内侧的下方位置，既可以避免电机外露占用车间通道空间，也能减少生产过程中灰尘、切削液等杂物落到电机表面影响散热，电机与链轮之间采用联轴器直连的传动方式，相比皮带传动的结构，传动效率更高，长期运行也不会出现皮带打滑、老化需要频繁更换的问题。线体的端部设置过渡导轮，工装板从一段线体流转到另一段线体时不会出现卡顿、翘边的情况，即使工装板上放置的工件重量达到50kg，也能平稳完成段间过渡，不会出现工件倾倒的问题。
