多蜘蛛臂手机贴标圆形输送自动化设备

　　这款设备的核心应用场景集中在3C电子行业的手机后段组装工序，同时也可适配小型食品包装盒、精密五金零部件的平面贴标作业，针对传统单工位贴标设备上下料等待时间长、单台设备产能不足的痛点做了针对性结构优化。设备主体采用铝型材搭建框架，整体安装边界控制在长3.2米、宽1.8米、高2.1米范围内，底部配置可调脚杯，可适配车间环氧地坪、防静电地砖等不同地面条件，安装时仅需预留单侧0.8米的维护通道即可满足日常检修、耗材更换需求，无需额外开挖地基或做特殊地面处理。

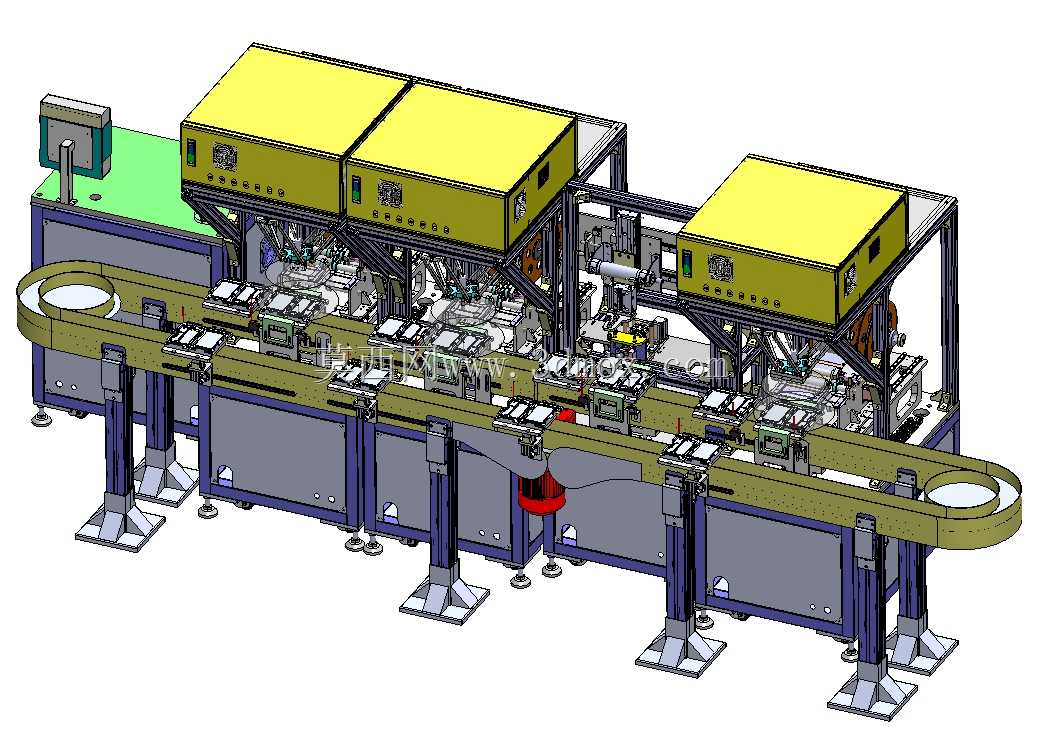

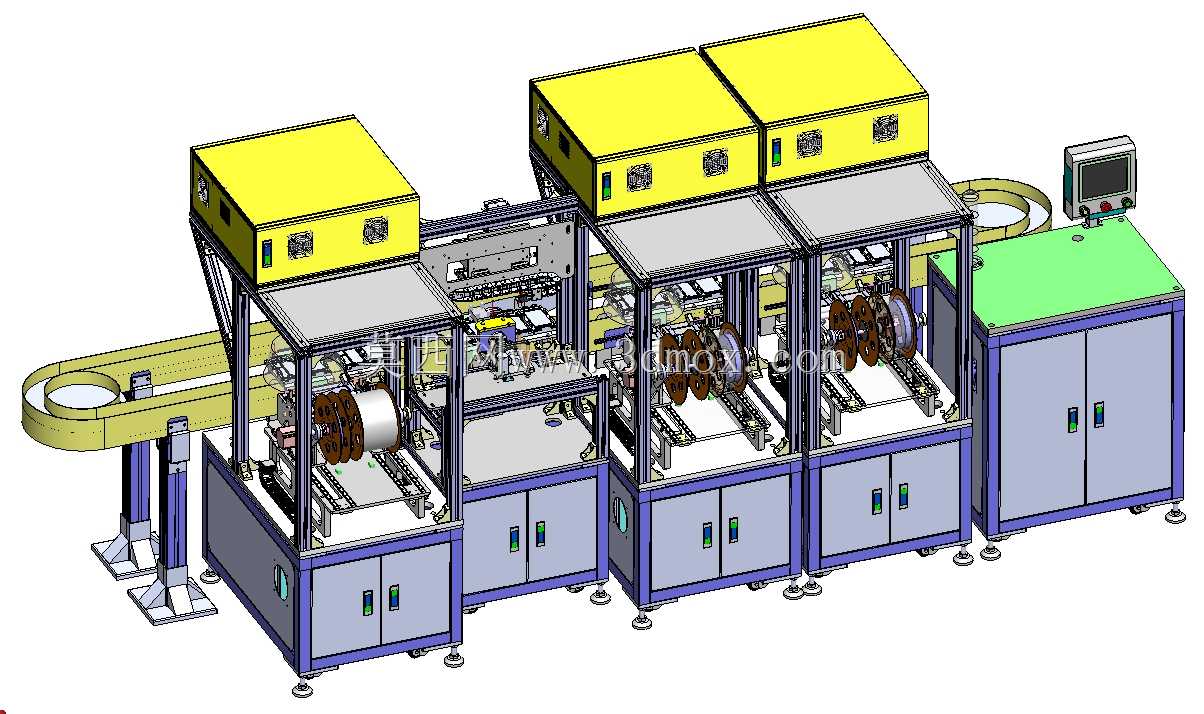

　　设备的输送单元采用环形圆形输送线设计，线体上均匀分布8个载具工位，每个工位配置独立的产品定位夹具，可根据待贴标产品的外形尺寸快速更换夹具垫块，换型时间控制在15分钟以内。线体运行采用凸轮分割器驱动，工位重复定位精度可达±0.1mm，完全满足贴标工序的位置精度要求，输送过程中载具无明显晃动，避免贴标位置偏移、标签褶皱等常见不良。每个工位对应配置一组闭塞定位机构，当载具运行到作业位时，闭塞机构自动伸出卡紧载具，消除线体传动间隙带来的位置误差，贴标作业完成后闭塞机构自动缩回，载具随输送线流转到下一工位。

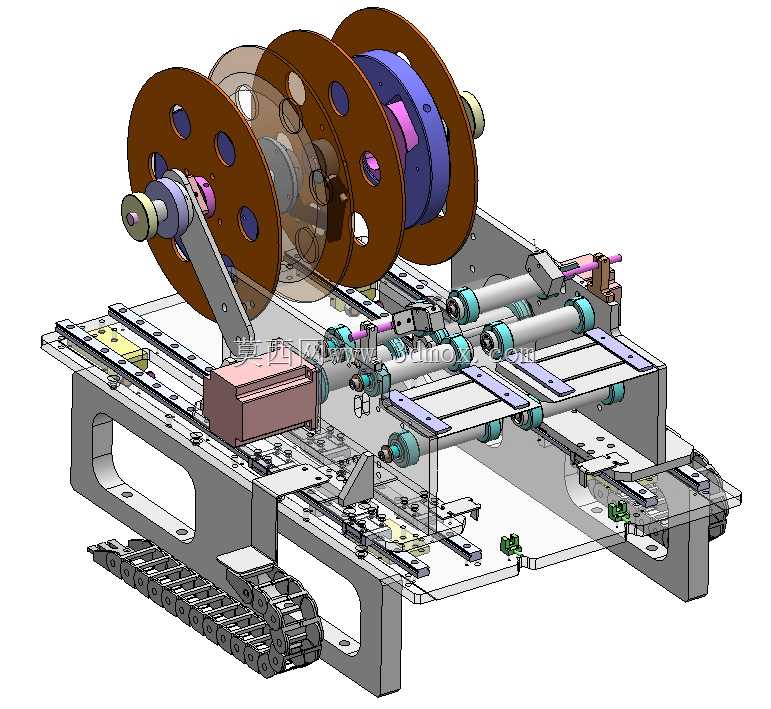

　　贴标执行单元集成了多组蜘蛛臂执行机构，每组蜘蛛臂负责对应工位的贴标动作，相比传统单悬臂贴标结构，蜘蛛臂的运动惯量更小，单次贴标动作循环时间可压缩至0.8秒以内，多组臂体同步作业时互不干涉，整线理论节拍可达1200件/小时，仅需1名操作人员完成上下料、异常处理即可，大幅降低人工成本。蜘蛛臂末端配置真空吸标头，自带标签抚平滚轮，吸标时可自动检测标签是否存在，缺标时设备自动暂停并触发提示，避免漏贴不良；贴标时滚轮沿标签表面匀速滚压，排出标签与产品表面之间的空气，杜绝气泡、翘边问题。

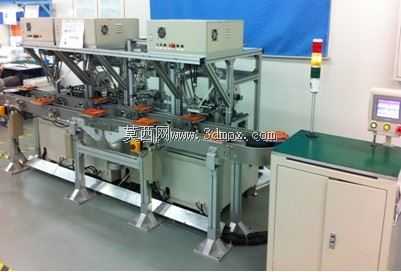

　　设备的电控柜集成在机架侧部，与主体框架一体化设计，减少外部走线，操作面板设置在设备前端的防静电工作台上，操作人员可直接在面板上调整贴标位置、输送速度、吸标压力等参数，工作台下方预留耗材存放空间，可放置备用标签卷、清洁工具等物品。设备顶部配置三色警示灯，可直观显示设备运行、待机、故障三种状态，故障时声光提示操作人员及时处理。在设计思路上，这款设备优先考虑了多工序并行作业的需求，将上料、贴标、检测、下料工位沿圆形输送线均匀排布，产品随输送线流转过程中依次完成所有工序，省去了直线输送线的空程返回时间，相比同产能的直线型贴标设备，占地面积减少40%左右。同时每个工位的执行机构采用模块化设计，单组蜘蛛臂出现故障时可单独拆卸维护，无需整线停机，降低设备停机对生产计划的影响。针对手机贴标的特殊需求，设备所有与产品接触的部位均采用防静电材质，避免静电击穿手机内部电子元件，输送线旁配置离子风嘴，可在产品流转过程中消除表面静电，减少灰尘吸附，提升贴标良率。设备的气动元件全部采用快插接头，气路走线沿铝型材内部槽道布置，外观整洁且便于后期维护，气源入口配置调压过滤器，可稳定供气压力并过滤压缩空气中的水分、杂质，延长气动元件使用寿命。
