紧凑型多工位自动贴标设备结构设计

　　这款贴标设备的结构设计核心围绕小空间产线的贴标需求展开，在有限的柜体空间内整合了标签供料、贴标执行、工件输送、位置调整全流程功能，适配3C电子、小型五金、日化包装等行业中小规格工件的平面、弧面贴标工序，可直接嵌入现有产线的接驳工位，无需额外预留大面积安装场地。从实际应用场景来看，不少中小制造企业的车间产线预留改造空间有限，传统贴标设备往往需要单独预留1.2米以上的工位长度，还需配套独立的机架与防护结构，这款设备采用一体化柜式集成设计，所有功能组件全部内置在标准工业柜体内，外部仅预留工件进出的输送口与操作按钮、状态指示灯，安装时仅需对接产线输送线的高度与进出料方向，固定底部脚杯即可完成就位，大幅降低产线改造的场地与施工成本。

　　设备的标签供料机构布置在柜体内部左侧区域，采用底置标签卷安装位，标签带经过导向辊组、剥离刀板后延伸至贴标工位，收料辊与供料辊采用同轴差速设计，保证标签带张紧度恒定，避免标签偏移、褶皱问题，剥离刀板的倾角可根据标签材质与厚度微调，适配铜版纸标签、透明PET标签、防伪标签等不同材质的标签剥离需求，剥离后的底纸直接由收料辊回收，无需额外处理废料。贴标执行单元搭载了多轴可调的安装支架，X轴方向可覆盖工件输送方向的200mm行程，Y轴方向可实现垂直于输送方向的150mm调整范围，Z轴压标行程可根据工件高度在0-100mm区间调节，针对不同规格的工件，无需更换核心执行部件，仅需调整各轴的限位位置与压标头的下压压力即可适配，

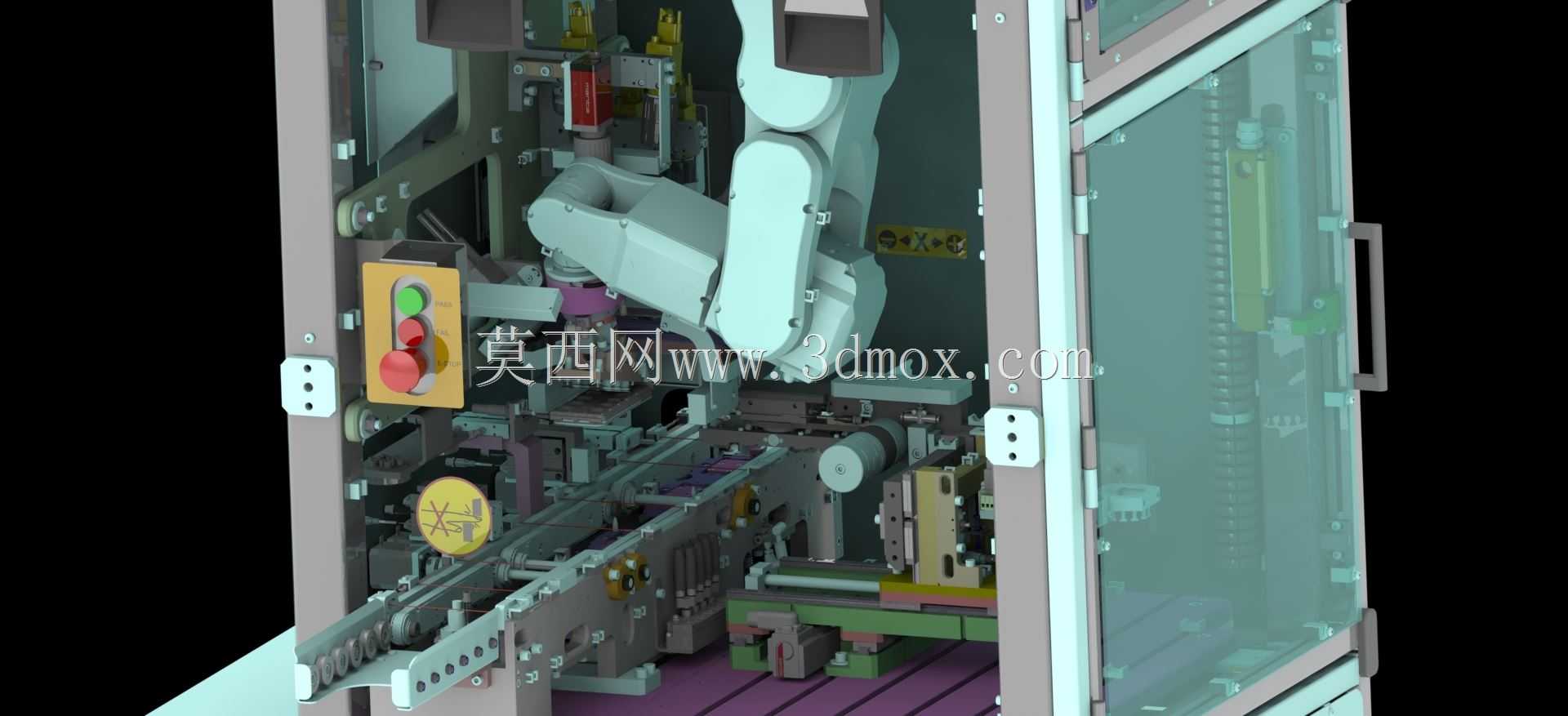

　　压标头采用柔性硅胶材质，接触工件时可自适应微小的高度差，避免压伤工件表面或出现贴标气泡、翘边问题。工件输送机构采用窄型皮带输送线，布置在柜体中部的贯通位置，线体宽度可根据工件尺寸调整，两侧配置可调式导向条，保证工件输送过程中位置偏差控制在±0.5mm以内，输送线的进出料端可直接对接车间现有皮带线、振动盘出料机构或者机械手上下料工位，贴标工位处配置了工件定位挡块，当工件输送至贴标位置时，挡块升起对工件进行精准定位，贴标完成后挡块降下，工件随输送线流出至下一工序。设备的电气控制组件全部布置在柜体右侧的独立电气仓内，与机械运动区域完全隔离，避免运行过程中粉尘、标签碎屑进入电气仓造成元件故障，操作面板与状态指示灯集成在柜体正面的侧方位置，

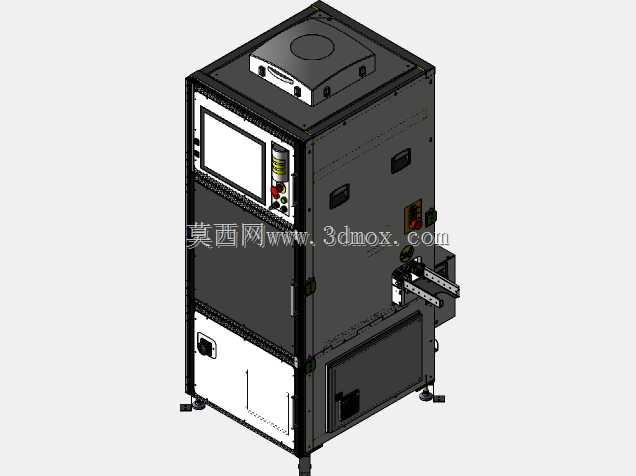

　　操作人员无需打开柜门即可完成参数调整、运行状态监控与急停操作，柜体侧面设置了透明亚克力观察窗，可直接观察内部标签余量、机构运行状态，补充标签卷或者处理卡标故障时仅需打开侧门即可操作，无需拆解外部防护结构。从安装边界来看，设备整体外形控制在长800mm、宽600mm、高1200mm的范围内，底部脚杯可实现±20mm的高度调节，适配不同高度的产线对接需求，设备运行时的振动幅度控制在0.1mm以内，无需额外做地基固定，放置在平整的车间地面即可满足运行精度要求，整机的维护点全部外露在易操作位置，日常维护仅需定期清洁导向辊、检查皮带张紧度即可，无需复杂的拆解操作。在功能适配性上，这款设备可兼容长度30-200mm、宽度20-150mm、高度10-80mm范围内的各类工件，贴标精度可控制在±0.3mm以内，贴标效率最高可达每分钟60件，可匹配大部分中小工件的产线节拍需求，针对需要贴附多张标签的工件，还可通过调整贴标头的安装位置，在同一台设备上实现多标签同时贴附，无需额外增加贴标工位。设计过程中充分考虑了不同行业的使用需求，所有与工件、标签接触的部件均采用阳极氧化铝合金与304不锈钢材质，避免长期使用产生锈蚀污染工件，运动部件全部采用标准工业级直线导轨、同步带传动组件，备件通用性强，后期维护更换成本低，气路管线全部采用拖链内置布置，避免管线外露造成的拉扯、磨损问题，提升设备长期运行的稳定性。
