锂电池双面绝缘胶带自动贴附设备结构

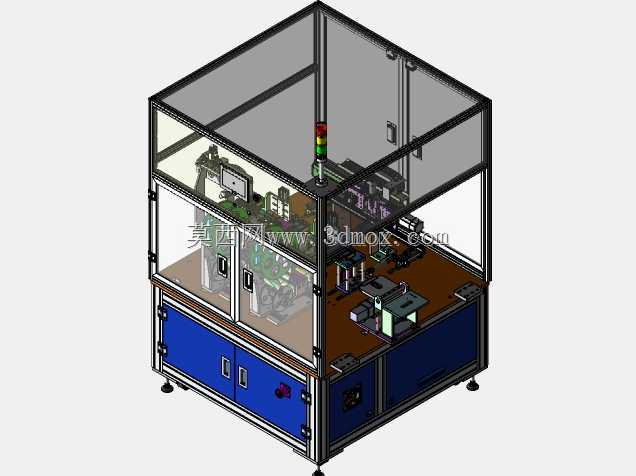

　　这套设备的核心应用场景集中在消费类锂电池组装段的绝缘贴胶工序，针对手机、小型数码类聚合物锂电池在封装前的极耳绝缘防护需求设计，替代传统人工贴胶的作业模式，解决人工贴胶位置偏移、褶皱、贴附压力不均导致的绝缘失效问题。从产线布局的安装边界来看，设备整体采用台式铝型材框架搭建，宽度控制在800mm区间，深度1200mm，台面高度匹配常规流水线750mm作业高度，可直接嵌入现有电池组装流水线，不需要额外对产线进行大规模改造，进料端对接电池上料接驳台，出料端可直接衔接电池外观检测工位，单台设备占用的车间横向空间不足1米，适合中小型锂电组装车间的紧凑布局需求。设备采用双供料标站的并行结构设计，

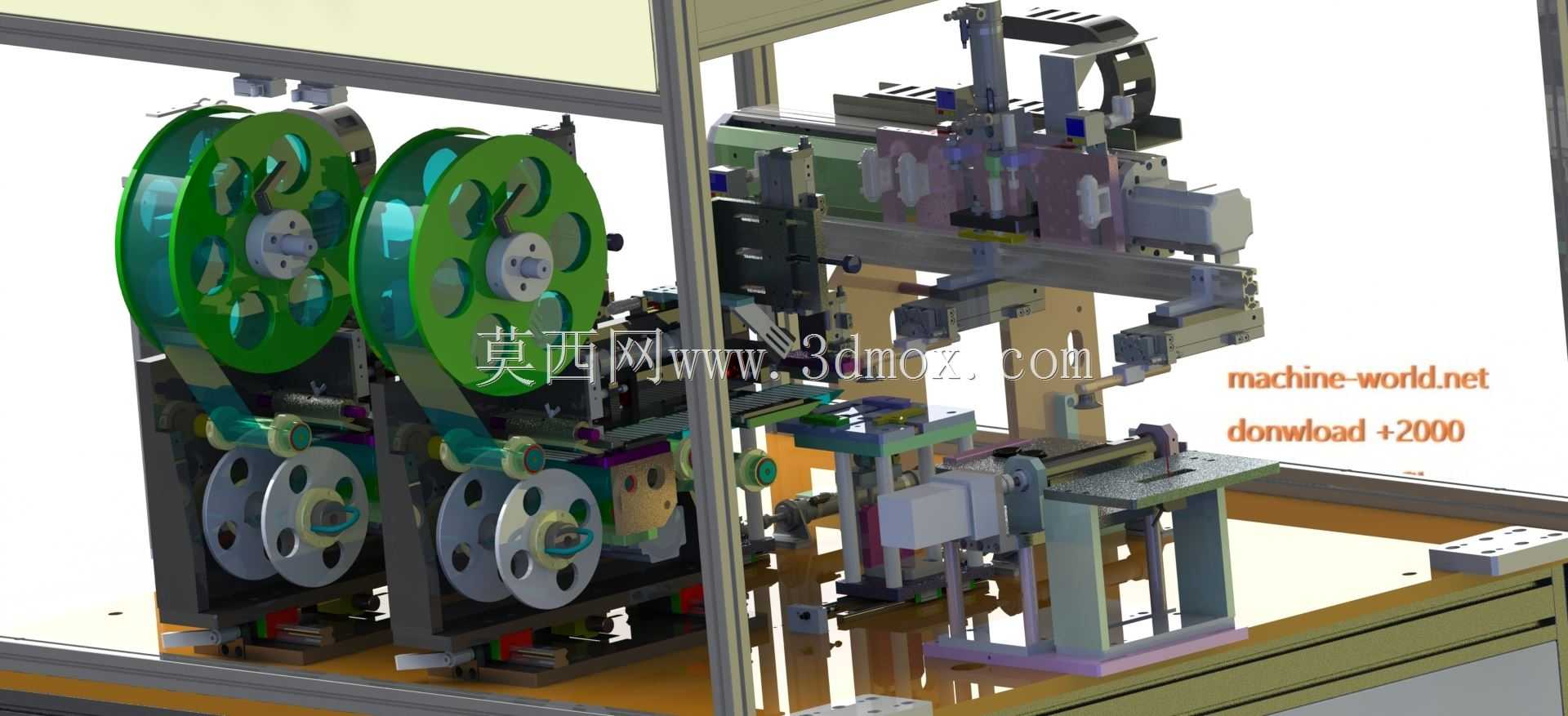

　　两套独立的胶带放卷机构分别承载两种不同规格的绝缘胶带，可同时完成电池正反两面的贴胶作业，也可根据工艺需求切换为两种不同标签的同步贴附，不需要额外更换供料模组，换型时仅需调整放卷轴的料带导向轮位置，配合挡料块的位置微调即可适配不同宽度的电池产品，换型时间控制在15分钟以内，适配目前市面上主流的3000mAh以内手机电池的尺寸范围，兼容电池厚度3mm到10mm的规格区间。从功能实现逻辑来看，设备的进料工位采用皮带输送配合定位挡块，电池流入工位后由侧边气缸推块完成XY方向的基准定位，定位精度控制在±0.1mm以内，保证贴胶位置的一致性；供料端采用拉料伺服配合剥标板结构，胶带底纸在剥标板尖端处转向分离，绝缘胶带在剥离瞬间由贴附压头承接，

　　压头表面包覆2mm厚的硅胶层，贴附时通过0.2MPa的恒定压力将胶带压合在电池表面，避免硬压导致的电池壳体凹陷，同时压头自带的微调角度结构可自适应电池表面的微小平面度误差，杜绝贴胶气泡、翘边问题。两套贴附机构分别布置在电池输送线的上下方，电池到达贴胶工位后由顶升机构将电池抬离输送面，上下压头同步动作完成双面贴胶，整个贴附动作节拍控制在2秒每片，单小时产能可达1800片，远高于人工贴胶300片每小时的作业效率。设备的检测逻辑采用光纤传感器布置在剥标板出口位置，实时检测胶带的出料长度与有无断料情况，当检测到料带用尽或者贴标位置偏移时，设备会自动暂停并触发提示，避免出现漏贴问题；料带的收卷端采用磁粉张力控制器，保证供料过程中料带张力恒定，

　　不会出现胶带拉扯变形导致的尺寸偏差，导向轮全部采用硬质阳极氧化处理，表面粗糙度Ra0.8，避免长期运行磨损料带导致的掉屑污染电池表面。从设计思路层面，整套结构优先考虑运维便捷性，所有的导向轮、压轮都采用快拆式轴卡固定，更换易损件时不需要拆卸额外的结构件，日常维护仅需定期清洁剥标板与压头表面的胶渍即可；电气元件全部布置在设备下方的独立电气仓内，与上方的机械作业区完全分隔，避免贴胶过程中产生的胶雾、灰尘附着在电气元件上导致的接触不良问题，气路管线全部采用拖链收纳，运动过程中不会出现管线拉扯、干涉的情况。设备的贴附压头行程预留了20mm的调节余量，可兼容后续电池厚度迭代的工艺需求，不需要重新加工结构件；供料架的放卷轴采用3英寸通用气胀轴，适配市面上绝大多数标准卷装绝缘胶带的料卷规格，不需要定制专用的料卷安装套，降低生产过程中的耗材采购成本。针对电池贴胶后容易出现的翘边问题，设备在出料端额外设置了一对抚平滚轮，滚轮采用聚氨酯材质，硬度邵氏40度，电池经过时滚轮以恒定压力滚过贴胶表面，将胶带与电池壳体之间的残留空气完全挤出，保证胶带贴附的牢固度，满足后续工序流转过程中不会出现胶带脱落的要求。
