制药行业小直径圆瓶高速旋转贴标设备结构

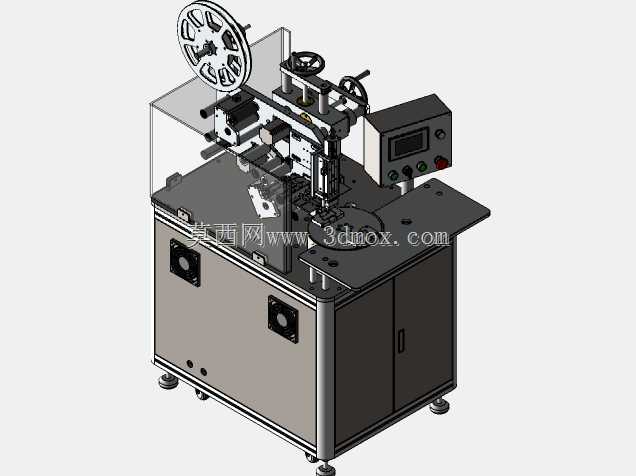

　　在制药行业的小容量制剂生产环节，西林瓶、口服液瓶这类小直径圆瓶的贴标工序长期存在精度差、速度跟不上产线节拍、换型调试耗时久的痛点，这款高速旋转贴标结构正是针对这类场景开发的专用贴标执行单元，适配立式高速小瓶灌装线的联机需求，可直接嵌入现有产线的贴标工位，无需对原有输送线做大规模改造。设备核心采用转盘式多工位承载结构，转盘上设置与瓶身直径匹配的定位工装，待贴标圆瓶从进料导轨进入转盘工位后，随转盘做间歇回转运动，依次完成取标、送标、覆标、滚压、出料的全流程动作，转盘单次转位可同步完成多瓶的贴标作业，相比直线式贴标结构，同等占地空间下的贴标效率提升40%以上，尤其适配直径10-30mm规格的小圆瓶贴标需求，贴标精度可控制在±0.

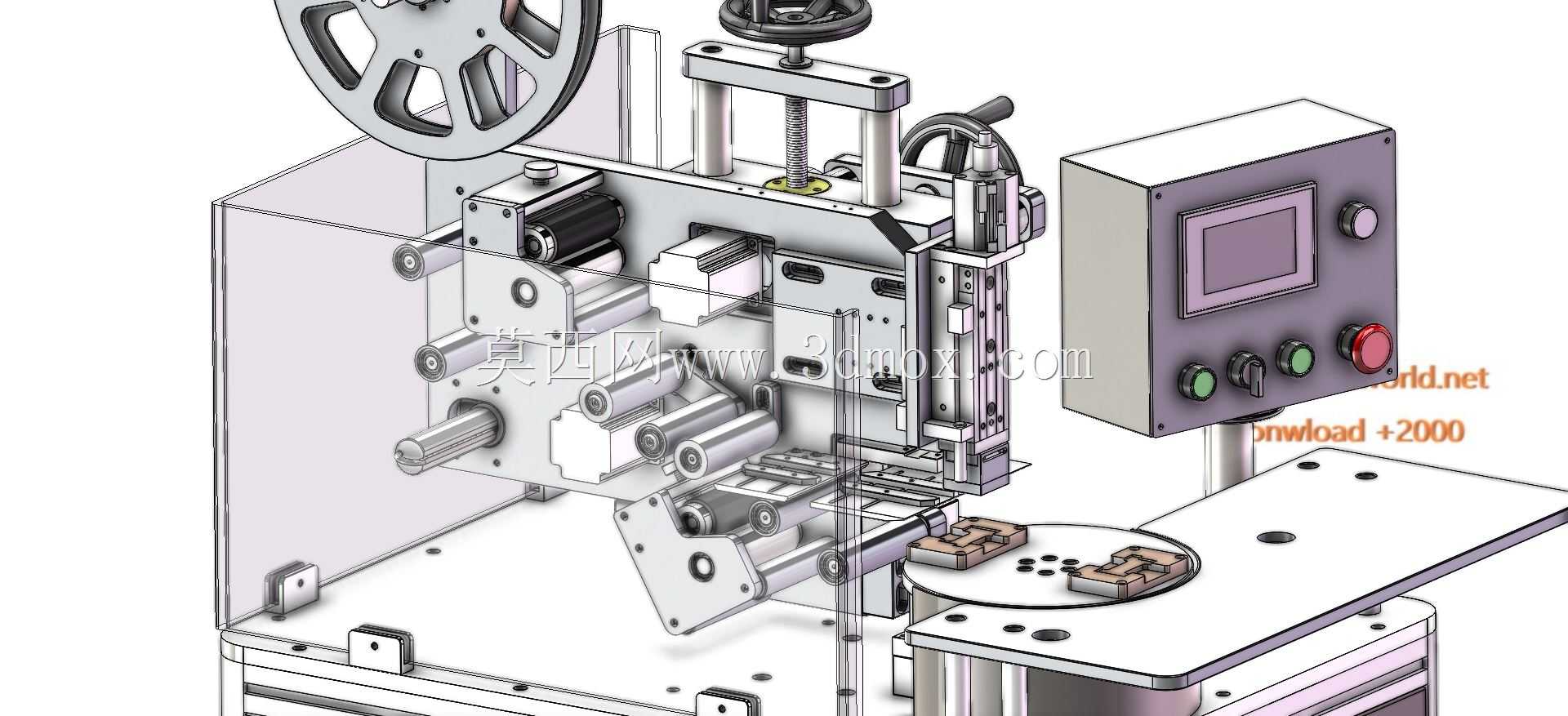

　　5mm范围内，满足制药行业标签标识的合规要求。从结构设计逻辑来看，这款设备摒弃了复杂的多轴联动调整结构，将标头的调整维度拆分为前、后、上、下、左、右六个独立的调节模块，每个调节模块都采用带刻度的丝杆锁紧结构，调试人员无需借助专用量具，仅通过刻度标识即可快速完成标头位置的粗调，后续通过试贴微调即可锁定工位，换型时间相比传统结构缩短60%，适合多规格小批量的生产场景。标头部分集成了标签放卷辊、牵引辊、剥离板、覆标滚轮、收废辊的完整标签走带路径，放卷端设置阻尼张力机构，可适配纸质标签、薄膜标签、双面胶带等不同材质的标签卷料，避免标签走带过程中出现拉扯变形、偏移的问题；剥离板采用锐角剥离结构，标签底纸经过剥离板时转向收卷，

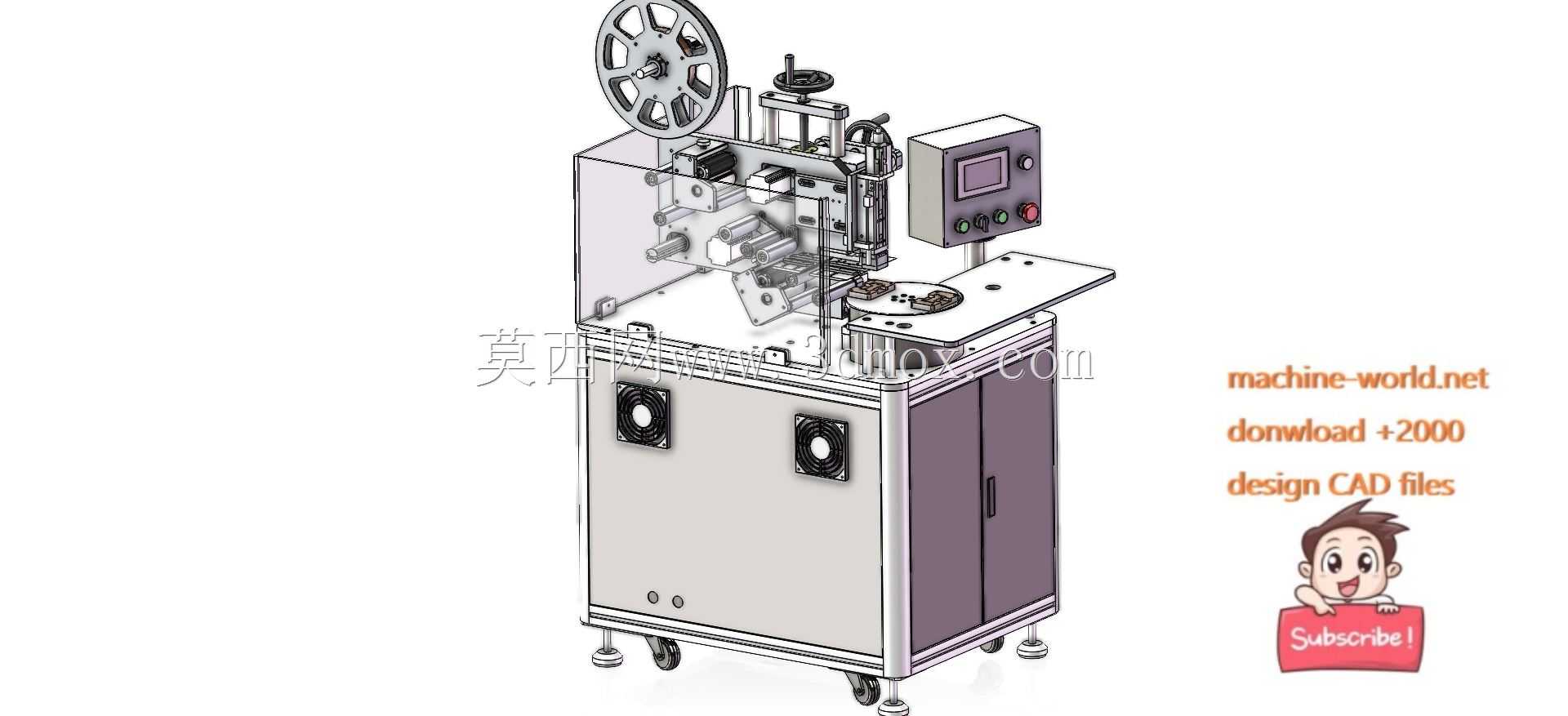

　　标签在自身刚度作用下与底纸分离，精准贴合到随转盘转动的瓶身表面，后续随瓶身经过柔性滚压轮时，标签与瓶身之间的气泡被完全挤出，贴附平整无褶皱。设备的操作侧集成了独立的控制电箱，面板上设置触控显示屏、启动停止按钮、急停按钮以及状态指示灯，所有运行参数均可通过触控屏直接设置，包括转盘转位节拍、标签牵引长度、贴标延时参数，操作人员经过简单培训即可完成参数设置与日常操作，无需专业的电气调试人员驻场。从安装边界来看，这款贴标单元的主体框架采用工业铝型材拼接搭建，底部设置可调脚杯，可根据现场输送线的高度调整整机水平与安装高度，进料端与出料端的导轨可直接对接直径80-120mm的标准输送线，整机占地宽度不超过800mm，长度不超过1200mm，高度不超过1500mm，可直接放置在洁净车间的标准工位上，无需额外做地基固定，适配制药车间洁净区的安装要求。转盘下方设置驱动电机与间歇分割器，分割器的输出端直接连接转盘转轴，传动间隙小，转位定位精度高，长期运行无累计误差，确保每个工位的停位精度一致，避免贴标位置出现偏移。设备的所有传动辊轮都采用快拆式结构，日常清洁维护时无需工具即可快速拆卸辊轮，清理辊轮表面粘附的胶渍与灰尘，符合制药设备的清洁验证要求；走带路径上的多个导向辊都设置了挡边结构，可根据标签宽度调整挡边位置，避免标签走带过程中出现左右窜动，保证送标精度。这款贴标结构除了适配制药行业的小圆瓶贴标外，也可通过更换转盘上的定位工装，适配化妆品行业的小样瓶、

　　食品行业的小口径酱料瓶的贴标需求，设备的标头安装位置预留了扩展接口，可根据需求加装打码模块，在贴标的同时完成生产日期、批号的喷印作业，无需额外配置在线打码设备，进一步节省产线的工位空间。在实际生产运行中，这款设备的运行节拍可匹配每分钟200-300瓶的高速产线需求，贴标合格率稳定在99.5%以上，大幅降低人工贴标的劳动强度与贴标误差，避免因标签贴附不合格导致的产品返工问题。结构设计过程中充分考虑了日常运维的便利性，所有易损件都采用标准通用件，无需定制特殊配件，设备出现故障时可快速更换备件恢复生产，减少停机时间；整机的传动部分都设置了透明防护挡板，既可以观察设备运行状态，也可以避免操作人员误触运动部件造成安全事故，符合机械设备的安全防护规范。
