带轴端花键的螺旋锥齿轮三维建模作品

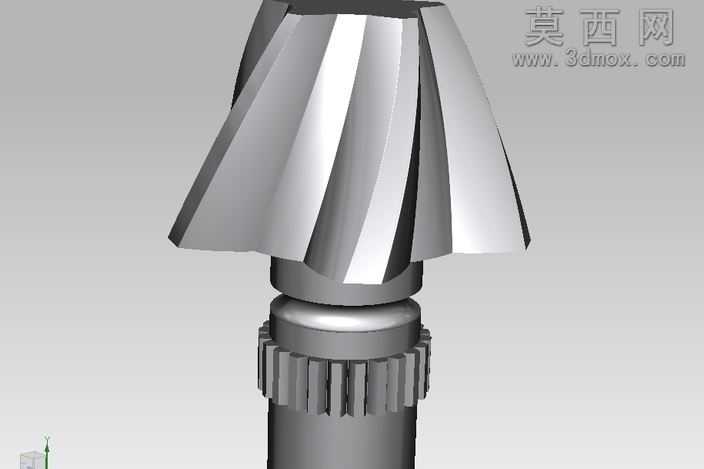

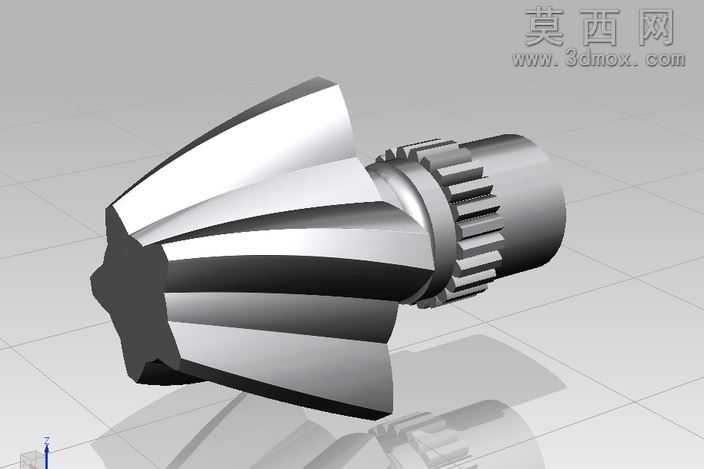

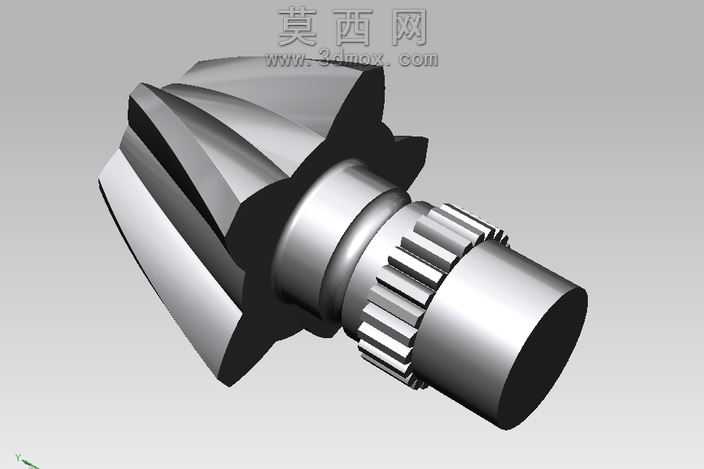

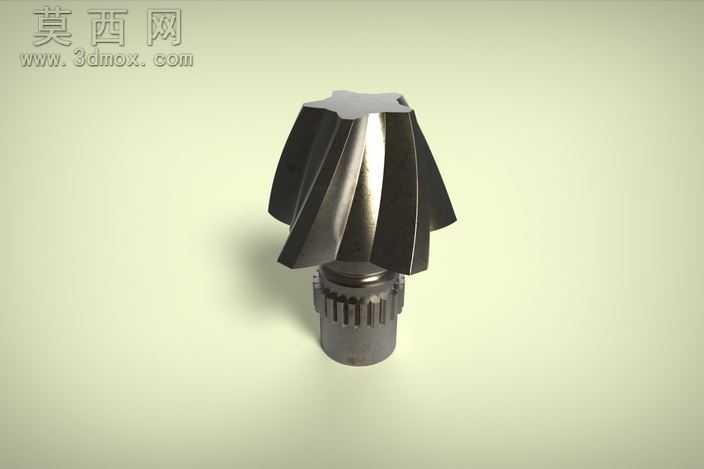

本作品为带集成花键轴段的螺旋锥齿轮三维建模成果，建模过程严格遵循机械设计手册中螺旋锥齿轮的齿形参数规范，首先通过参数化建模方式确定齿轮的基本参数：包括齿顶高系数、顶隙系数、螺旋角、压力角、齿数、模数等核心设计参数，先构建齿轮的基体轴段部分，轴段下部设计有外花键结构，用于与传动部件实现周向固定传递扭矩，花键的齿形、键宽、大径小径均按照矩形花键的标准规范进行建模，保证花键配合的精度符合传动要求。上部的锥齿轮齿部采用螺旋齿设计，建模时通过渐开线齿廓生成逻辑，先绘制单个齿的齿廓曲线，通过螺旋扫掠命令生成单个轮齿的实体特征，再通过圆周阵列命令完成全部轮齿的排布，之后对齿顶、齿根位置进行圆角过渡处理，消除应力集中的尖锐棱角，提升零件结构合理性。材质渲染阶段，为齿轮整体赋予金属合金钢材质，调整材质的粗糙度、金属度参数，模拟经过精加工后的金属表面质感，齿面部分添加细微的磨削纹理效果，还原真实齿轮加工后的表面状态，轴段与花键部分的材质质感与齿部保持统一，同时通过光影调整突出轮齿的螺旋走向与曲面结构，清晰展示齿面的啮合接触面形态。设计思路上，该齿轮将传动齿部与连接花键轴集成设计为一体结构，减少了装配环节的零件数量，提升了传动部件的整体刚性，螺旋锥齿轮的结构设计可实现相交轴之间的动力传递，相比直齿锥齿轮具备更高的承载能力与更平稳的传动性能，下部花键结构可快速与配套的传动轮毂、联轴器等部件实现可靠连接，适用于对传动平稳性要求较高的机械传动场景。建模过程中对齿形的啮合间隙、轴段的同轴度、花键的配合公差都进行了参数化校验，保证模型可直接用于后续的装配模拟、运动仿真以及工程图导出环节，整体模型结构完整，细节特征清晰，准确还原了该类集成式传动齿轮的真实结构特点。
