V12发动机双侧排气歧管结构设计

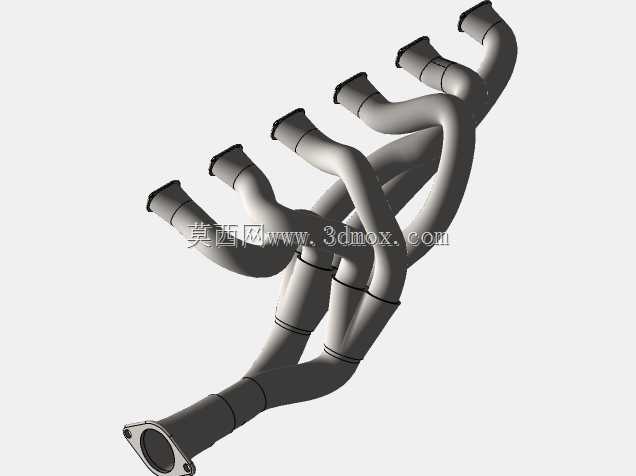

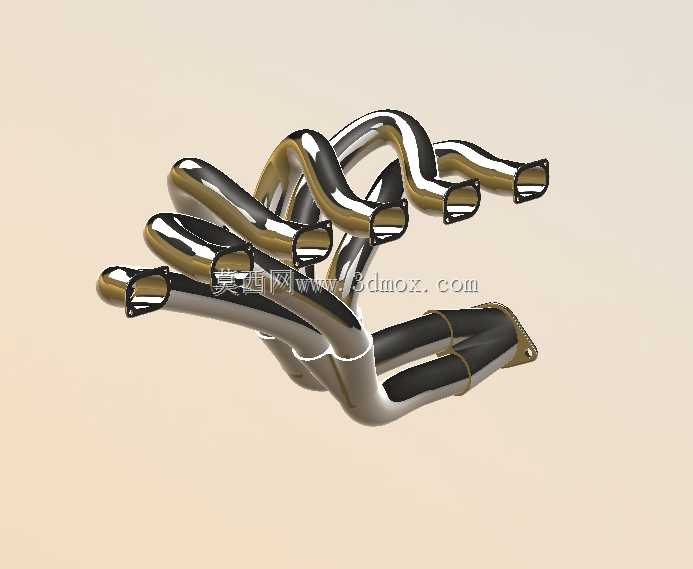

　　在大排量多缸内燃机的进排气系统开发中，排气歧管的结构合理性直接决定了发动机的充气效率、排气背压表现以及各缸排气干涉程度，V12机型由于气缸呈两列对称布置，排气歧管的管路走向、支管交汇逻辑相比直列机型有着更复杂的设计约束。这套双侧分体式排气歧管，针对V型12缸发动机的缸盖布局做了针对性的管路曲率优化，每侧歧管对应6个气缸的排气出口，支管段采用等长渐变管径设计，从缸盖排气口位置的初始接口出发，每一段弯管的弯曲半径都经过排气脉冲时序匹配，避免相邻气缸的排气气流在交汇段形成紊流干扰，保证各缸排气过程的顺畅度，降低泵气损失。从实际装车场景来看，这类排气歧管多用于大排量高性能乘用车辆、重型特种作业车辆以及固定动力机组的V12动力单元，

　　安装边界完全匹配V型夹角缸盖的排气侧接口法兰，法兰面的密封筋结构、螺栓孔位分布完全对应缸盖排气口的安装基准，不需要额外做转接适配即可完成装配。歧管的整体外形顺着V型缸列的外侧空间做避让设计，管路弯曲走向避开了发动机舱内的悬置支架、冷却管路、线束走向的预留空间，不会和周边附件产生装配干涉。设计过程中首先要确定的是各缸的排气顺序，按照V12发动机的点火间隔，将排气时序不相邻的气缸支管优先汇入同一集合管段，避免两个连续排气的气缸支管近距离交汇，减少排气脉冲的相互冲击；支管段的弯管采用大曲率顺滑过渡，没有直角弯折结构，降低排气气流的沿程阻力，管壁厚度的选取兼顾了结构强度和热容量需求，既可以承受排气高温下的热变形应力，

　　也能避免管壁过厚导致的预热速度慢、催化器起燃时间长的问题。这套歧管分为左右两个对称独立的分段，两侧结构分别对应V型发动机的左右缸列，安装时不需要在缸盖外侧预留过大的操作空间，分体式结构也降低了后期维护拆卸的难度，不需要拆解周边大量附件即可完成单侧歧管的更换作业。在管路交汇的集合段，采用渐扩式的管径设计，让各支管排出的气流在集合段逐步减速稳压，降低排气噪声的同时，也能让后续的三元催化器、消声器获得更稳定的气流输入。从安装尺寸边界来看，每侧歧管的接口法兰严格对齐缸盖排气口的中心距，法兰面的平面度公差满足排气密封的设计要求，末端的总出口法兰位置匹配下游排气系统的安装坐标，整体装配后和发动机缸体、缸盖的热膨胀方向保持一致，

　　配套的固定支架位置预留了热变形补偿间隙，避免发动机热机后歧管热胀冷缩产生的应力导致法兰漏气或者管路开裂。对于三维建模从业者而言，这类管路类零部件的建模核心在于空间曲线的顺滑度控制，每一段弯管的中心轨迹线需要保证曲率连续，避免出现曲率突变导致的局部应力集中，同时管壁的抽壳厚度要保持均匀，尤其是弯管段的外侧壁厚不能因为弯曲建模出现过度减薄，和法兰连接的位置要做顺滑的过渡圆角，减少应力集中点。在实际工程应用中，这类等长排气歧管不仅可以降低排气背压提升发动机动力输出，还能让各缸的排气残余废气率保持一致，让各缸的工作均匀性更好，减少因为排气不均导致的怠速抖动、各缸输出扭矩偏差大的问题。分体式的设计也让歧管的铸造或者弯管加工难度大幅降低，不需要制作整体式的复杂模具，左右两侧的歧管可以分别加工后再进行总成装配，生产环节的良品率更高，后期使用过程中如果出现单侧管路损坏，只需要更换对应侧的歧管即可，维护成本相比整体式结构更低。
