四燃烧室发动机进排气控制凸轮轴

　　在四缸内燃机的配气系统开发中，凸轮轴属于决定气门开启时序、升程曲线与持续角的核心运动件，整套轴体围绕四个燃烧室的工作顺序排布凸轮型线，直接承担进气门与排气门的定时启闭任务。建模时先沿主轴中心线确定各主轴颈的支撑跨距，再按照四缸机1-3-4-2或者1-2-4-3的发火间隔，把八个凸轮分成四组对应四个气缸；同一气缸内进气凸轮与排气凸轮的相位角差，由配气相位中的提前开启、滞后关闭角换算得到，相邻气缸同名凸轮之间则按曲轴转角间隔分配周向角度，保证各缸交替进排气时不会出现气流干涉。

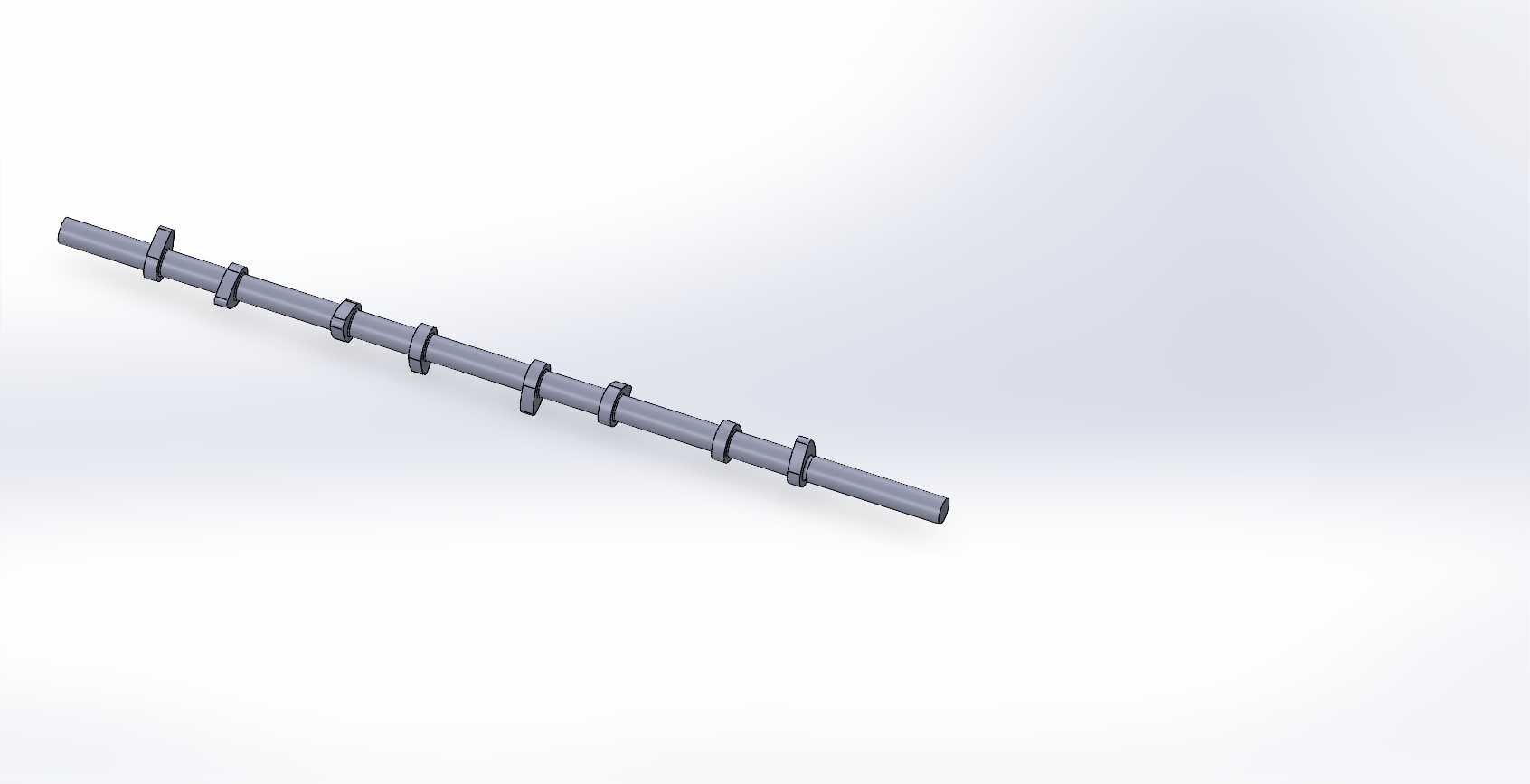

　　轴体外形采用细长整体轴结构，外轮廓由两端支撑轴颈、中间多道轴承轴颈和逐个凸起的凸轮桃形段组成。凸轮基圆段与摇臂或挺柱保持贴合，升程段通过桃尖推动气门克服弹簧力下行；型线不是简单圆弧拼接，而是由缓冲段、工作段和回落段构成，缓冲段用来消除气门间隙并控制初始冲击，工作段决定气门最大升程和时面值，回落段则让气门平稳落座，避免弹簧反跳。三维造型中需要把每片凸轮的宽度、倒角和与轴身的过渡圆角单独处理，凸轮侧面与轴颈之间留出足够间距，防止挺柱、滚轮或摇臂在摆动过程中与相邻轴段发生擦碰。

　　安装边界主要集中在气缸盖的凸轮轴轴承座孔内。各主轴颈同轴度需要控制在较高精度范围内，轴颈直径与轴承盖、轴瓦或一体式轴承孔形成规定配合；轴向定位通常落在其中一道带台肩的轴颈上，限制轴体受热伸长以外的窜动。轴的一端预留正时齿轮、链轮或凸轮轴相位器的安装轴段，键槽、定位平面或螺栓孔按正时传动接口布置，另一端可布置驱动燃油泵、真空泵或传感器信号轮的结构。装配后，凸轮基圆中心线与气门中心线、挺柱轴线之间的偏置量要明确，偏置设计可让挺柱在工作中缓慢自转，均匀磨损接触面，但偏置量过大又会增加侧向力，因此在数模里需核对挺柱窝、推杆或摇臂滚子的运动包络。

　　从实际用途看，这根轴把曲轴传递来的旋转运动转换为气门的周期性直线运动。进气冲程中，进气凸轮按设定时刻打开进气门，使增压后的新鲜空气或混合气进入燃烧室；排气冲程中，排气凸轮提前打开排气门，让高温废气在压力差作用下迅速排出。气门重叠角区域内，进排气凸轮会同时出现微小升程，利用气流惯性实现扫气并降低燃烧室温度。凸轮型线的微小变化会影响充气效率、泵气损失和怠速稳定性，所以结构设计不能只看静态干涉，还要结合曲轴转角检查气门与活塞、气门与气门之间的最小间隙。

　　建模过程中，轴类基体宜采用旋转特征生成连续轴颈，再按相位角阵列或逐个建立凸轮轮廓。凸轮轮廓可由升程表驱动样条曲线，经包络或拉伸后与轴身合并；桃尖位置需保留光滑曲率过渡，避免加工后出现应力集中。油道布置也是不可忽略的细节，主轴颈与凸轮工作面的润滑常通过轴内斜油孔连通，油孔口要倒角并避开高接触应力区。轴端螺纹、中心孔、定位销孔和信号齿盘安装面均需按装配关系表达清楚，使后续工程图能够直接标注轴颈尺寸、凸轮相位、表面粗糙度和热处理要求。

　　整机布置时，凸轮轴位于气缸盖上部或靠近气门机构的一侧，周围要预留正时罩盖、轴承盖、气门室罩和润滑回油通道的空间。细长轴的刚性受支撑跨距影响明显，轴颈间距过大时会在凸轮升程段产生弯曲变形，导致气门实际升程小于理论值；支撑过密则会加长缸盖、增加摩擦损失。数模评审阶段应沿整根轴旋转一周，检查凸轮桃尖与挺柱、轴承盖、油封和信号轮的间隙，并在极限热态下复核轴向伸长。通过这些结构表达，模型能够完整呈现四燃烧室发动机配气凸轮轴的功能逻辑、装配边界和型线设计要点。
