Tremic适配GM BBC-SBC传动连接钟形罩结构

　　在美式V8动力总成的改装与配套场景中，钟形罩作为连接发动机缸体与变速器壳体的核心承载构件，承担着动力对接、同轴度保障、离合器腔体防护的多重作用，这款适配Tremic系列变速器与GM旗下BBC、SBC系列大/小缸体V8发动机的钟形罩，正是针对后驱性能车、复古改装车的动力匹配需求开发的连接构件。从实际装车的工况来看，这类钟形罩首先要解决的是不同规格动力与传动单元的对接边界问题——GM的BBC与SBC发动机缸体后端面的螺栓孔分布、定位销位置有统一的家族化设计基准，而Tremic系列手动变速器的输入轴长度、离合器分泵安装位、壳体前端轮廓又有独立的尺寸体系，这款钟形罩的设计核心就是在两者之间建立刚性、同轴的连接桥梁，同时预留出离合器总成、

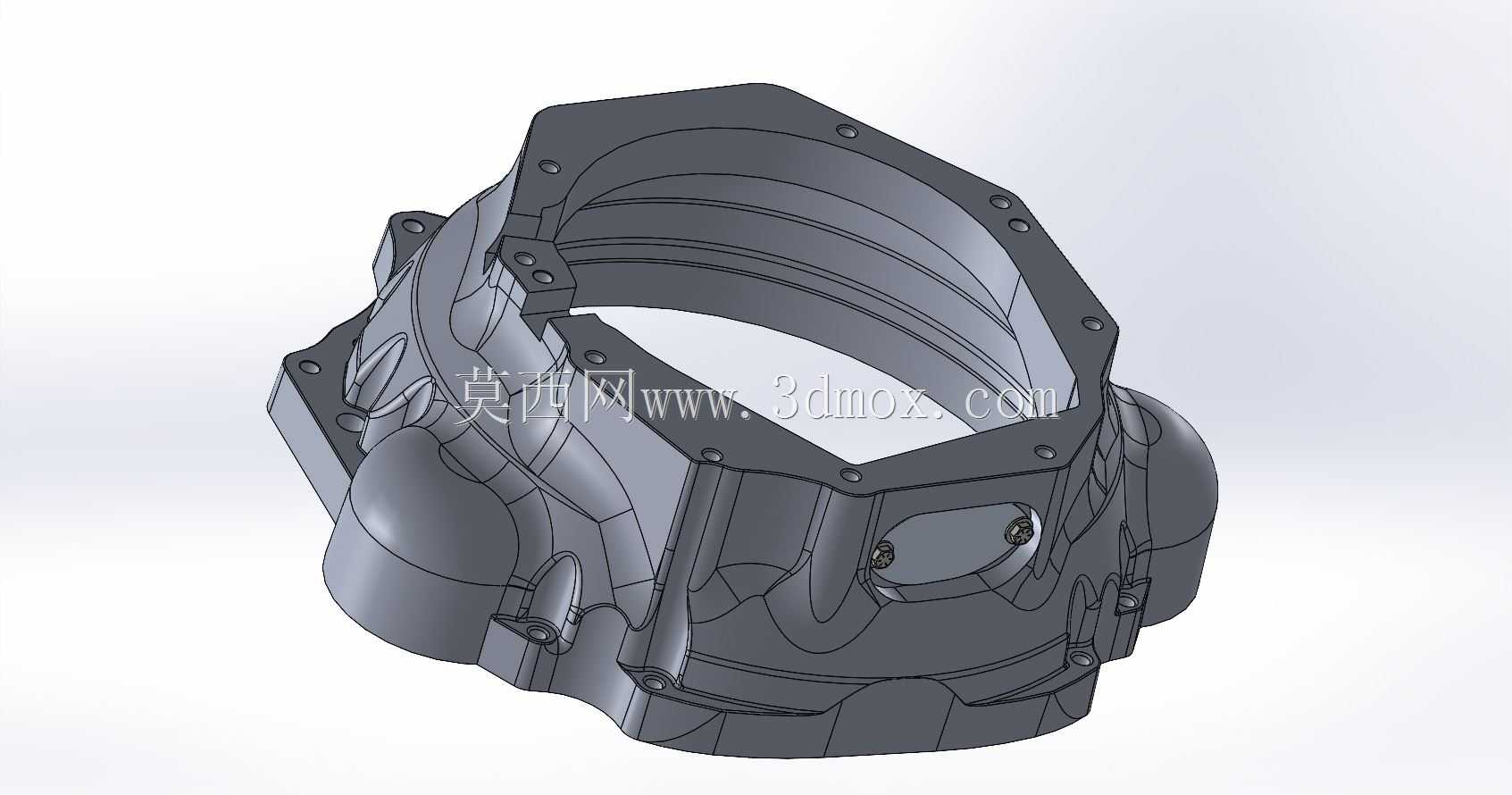

　　飞轮组件的安装腔体，避免运动干涉。从结构设计的逻辑来看，这款钟形罩采用了一体化的壳体式结构，主体轮廓围绕离合器总成的最大回转半径做避让设计，内壁与离合器压盘、分离轴承的运动轨迹之间预留了足够的安全间隙，避免车辆运行过程中因振动、形变导致的运动部件剐蹭。发动机侧的连接法兰面严格匹配GM BBC/SBC缸体后端面的形位公差，螺栓孔的位置度按照反向工程采集的标称值做了还原，定位销孔的尺寸与位置完全贴合原厂缸体的定位基准，保证装配后变速器输入轴与发动机曲轴的同轴度控制在合理公差范围内，避免因同轴度超差导致的输入轴轴承异常磨损、离合器抖动等故障。变速器侧的连接端面则匹配Tremic变速器的前端安装法兰，预留了变速器定位销的安装孔位，

　　同时在对应离合器分泵的位置做了安装凸台与过孔设计，适配液压离合器分泵的安装与管路走向。螺栓孔的设计全部采用标称值还原，这是因为在动力总成连接场景中，连接螺栓的孔位精度直接决定了装配的可行性与连接刚性，反向工程过程中通过三坐标采集的孔位数据，能够保证与原厂发动机、变速器的安装位完全匹配，不需要后期扩孔、修磨就能完成装配。外壳的曲面造型在满足结构强度的前提下做了轻量化的轮廓优化，既避免了多余的材料堆积导致的重量增加，又在螺栓连接位、受力集中的区域做了加强筋结构，提升壳体的抗扭刚性——毕竟在大扭矩V8发动机的动力输出场景下，钟形罩需要承受发动机与变速器之间的扭矩反作用力，急加速、急减速工况下的冲击载荷都需要壳体来承担，足够的刚性是避免连接位形变、密封失效的基础。从安装边界来看，这款钟形罩的轴向长度经过精准匹配，装配后飞轮与离合器压盘的位置刚好处于腔体的中心区域，分离轴承的工作行程能够完全覆盖离合器的分离间隙，不会出现分离不彻底或者分离轴承过度顶压的问题。壳体的外轮廓做了避位设计，能够适配GM车型常见的发动机舱布局，不会与车架纵梁、排气头段、启动马达等周边部件产生干涉，启动马达的安装位也在钟形罩对应的位置做了预留缺口，保证启动马达的驱动齿轮能够正常与飞轮齿圈啮合。在实际的改装与维修场景中，这类适配跨系列动力传动组合的钟形罩，能够解决不同厂商动力部件匹配的痛点，不需要对发动机缸体或者变速器壳体做任何切削、焊接改装，

　　直接通过螺栓连接就能完成动力总成的对接，大幅降低改装的工时成本与结构风险。壳体的配合面全部按照标称尺寸加工，装配时只需要在配合面涂抹符合规格的密封胶，就能实现离合器腔体的密封，避免灰尘、泥水进入腔体导致离合器片异常磨损，同时也能防止离合器工作产生的粉尘外泄到发动机舱内。从结构设计的细节来看，这款钟形罩在腔体下方预留了通风与排污的小缺口，能够让进入腔体的积水、积尘自然排出，避免长期积存导致的离合器片打滑、锈蚀问题；各个螺栓连接位的凸台厚度都经过受力核算，保证螺栓拧紧时不会出现凸台开裂、滑牙的问题；定位销孔的公差带按照过渡配合设计，装配时既能保证定位精度，又不会出现销孔过紧导致的装配困难。对于从事美式车型改装、动力总成匹配的结构工程师来说，这类钟形罩的建模核心是精准还原各个安装位的形位公差与配合尺寸，尤其是同轴度、位置度这些直接影响装配与运行的参数，必须严格对标原厂部件的标称值，同时要充分考虑实际装车时的周边部件干涉问题、运动部件的间隙预留问题，不能只做外观曲面的复刻而忽略内部的结构边界。这款模型还原了钟形罩的所有安装特征与结构细节，能够用于动力总成的装配干涉检查、改装方案的布局验证、连接部件的选型参考，帮助设计人员在实际加工、装车前就完成虚拟装配验证，规避尺寸不匹配、干涉等常见问题。
