车用发动机点火系统火花塞结构设计

　　在往复式内燃机的点火系统中，火花塞是直接决定缸内燃烧起始时刻的核心执行部件，其结构设计合理性直接影响发动机的动力输出稳定性、燃油经济性与排放表现，广泛适配于乘用车汽油机、小型通用动力汽油机、摩托车发动机等采用强制点火燃烧方式的动力设备。从实际装车工况来看，火花塞的安装位置位于气缸盖的燃烧室顶部，其螺纹段直接拧入缸盖预设的安装螺孔内，下端电极伸入燃烧室腔体，上端通过高压接线端子连接点火线圈输出的高压脉冲电能，工作环境长期处于高温高压、燃油混合气腐蚀、高频振动的极端状态，因此结构设计阶段需要同时兼顾绝缘可靠性、密封性能、导热能力与电极耐烧蚀性能。

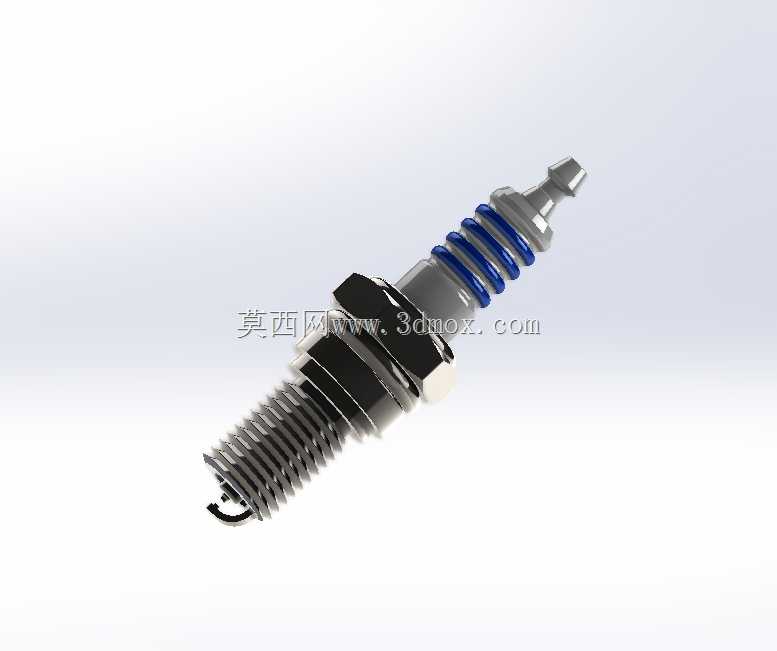

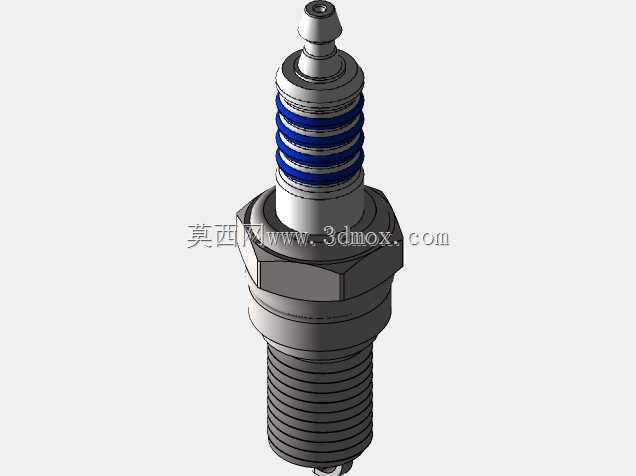

　　该火花塞的整体结构沿中心轴线对称分布，从上端至下端依次为接线端子、绝缘瓷套、金属壳体、密封垫圈、中心电极与侧电极几个核心部分。接线端子采用阶梯式金属柱结构，表面做防滑滚花处理，能够与高压点火线的插接护套形成可靠的过盈配合，避免发动机运行过程中振动导致的接线松脱、高压漏电问题；绝缘瓷套采用高氧化铝陶瓷材质烧结成型，表面设计有多道环形凸起的伞棱结构，一方面能够增加瓷套表面的爬电距离，避免高压电沿瓷套表面与金属壳体形成闪络放电，另一方面伞棱结构可以在发动机舱涉水、积灰的工况下，减少表面导电介质的连续附着，提升绝缘稳定性，瓷套与金属壳体之间采用多层密封填料压装固定，能够承受燃烧室内最高10MPa以上的爆发压力，避免缸内高压燃气从安装缝隙处泄漏。

　　金属壳体部分采用六角头部加外螺纹的结构设计，六角头部的对边尺寸符合通用火花塞拆装工具的标准规格，方便使用套筒扳手完成拆装扭矩的精准控制，外螺纹的规格匹配主流小排量汽油机缸盖的安装螺孔标准，螺纹段的长度经过精准核算，确保安装后下端电极的伸入深度符合燃烧室设计要求，既不会因为伸入过长导致电极碰撞活塞顶面，也不会因为伸入过短导致点火位置偏离燃烧室核心区域，造成火焰传播距离过长、燃烧效率下降的问题。壳体与瓷套的衔接位置设计有内置的密封垫圈，安装时配合缸盖与火花塞之间的铜质密封垫圈，形成双重密封结构，同时铜质垫圈还具备良好的导热性能，能够将电极与壳体吸收的燃烧热量快速传递到缸盖的冷却水道区域，控制火花塞自身的工作温度在合理区间内，避免温度过高导致的早燃、电极烧蚀，或是温度过低导致的积碳漏电、点火失效问题。

　　电极部分采用中心电极与侧电极配对的结构，中心电极内置导电金属芯，外部采用镍基合金包覆，顶端做收窄处理，能够降低点火所需的击穿电压，提升点火能量的集中性；侧电极焊接在金属壳体的下端端面，采用折弯结构与中心电极保持固定的点火间隙，间隙值经过匹配设计，兼顾不同工况下的点火可靠性，间隙过小会导致点火能量不足、火焰核初始体积偏小，间隙过大则会提升击穿电压要求，容易在高转速、高缸压工况下出现失火问题。瓷套上端与金属壳体的衔接位置设计有多层蓝色密封胶圈，能够阻挡发动机舱内的油污、水汽进入接线位置，避免高压接线部位出现氧化、接触不良的问题。

　　在三维建模过程中，需要重点管控几个关键的安装边界尺寸：首先是螺纹段的公称直径、螺距与有效螺纹长度，这部分尺寸直接决定了火花塞能否顺利装入缸盖螺孔，以及安装后的电极伸入深度是否符合设计要求；其次是六角头部的对边尺寸与整体高度，需要预留足够的拆装工具操作空间，避免与缸盖周边的气门室盖、点火线圈等部件发生干涉；第三是电极的点火间隙与电极伸出长度，这部分参数需要与燃烧室的压缩比、点火系统的输出电压进行匹配，建模时需要保证间隙值的公差控制在合理范围内，避免因为建模误差导致后续仿真分析结果出现偏差。此外，密封垫圈的压缩量设计也需要重点考虑，安装时铜垫圈被压缩后的厚度变化会直接影响火花塞的最终安装位置，建模时需要预留出合理的压缩变形空间，确保安装扭矩达到标准值时，密封压力与安装位置同时满足设计要求。

　　从实际应用的角度出发，该结构的火花塞能够覆盖多数自然吸气小排量汽油机的使用需求，其导热等级适配中等压缩比的发动机工况，在常规的城市道路行驶、高速巡航工况下都能保持稳定的工作状态，电极的镍基合金材质能够承受长期的高温烧蚀与化学腐蚀，具备足够的使用寿命。建模过程中对各个配合面的公差、形位公差都做了符合行业标准的设定，所有的倒角、圆角结构都按照实际加工工艺要求进行设计，没有出现无法加工的尖锐棱角或是不合理的薄壁结构，能够直接用于后续的工程出图、装配仿真、点火性能模拟等工作，也可以作为点火系统匹配设计时的参考模型，用于校核缸盖安装位置的结构合理性、拆装工具的操作空间是否充足。
