汽车发动机全活塞连杆组件结构设计

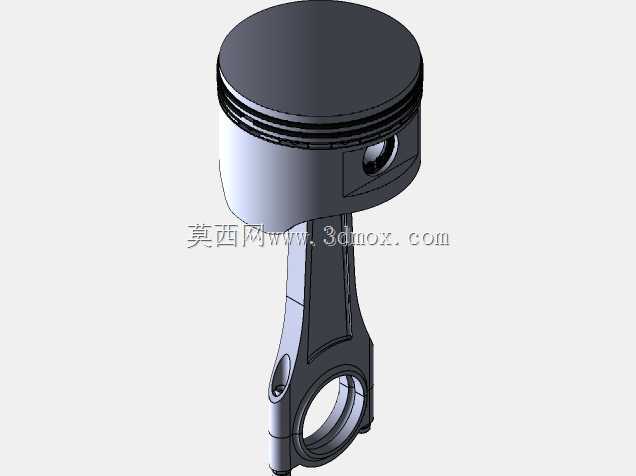

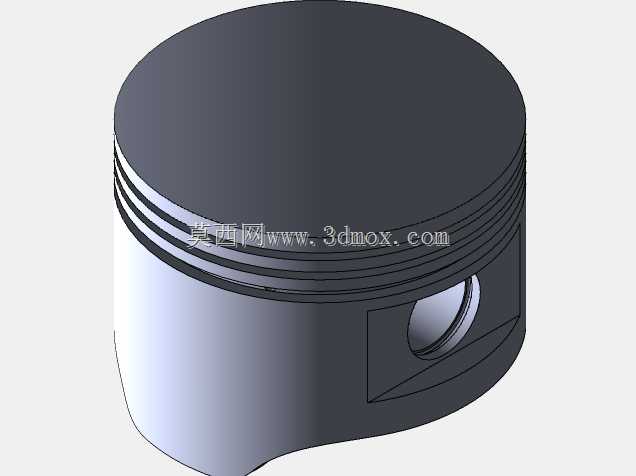

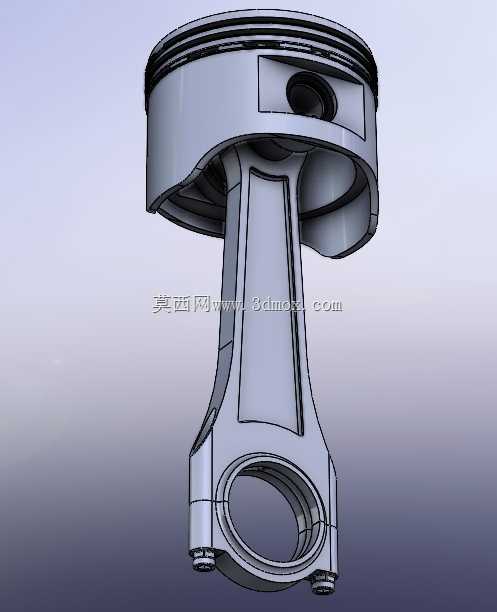

　　这套活塞连杆组件是内燃机曲柄连杆机构的核心往复运动部件，直接参与发动机的能量转换全流程，在四冲程汽油机、柴油机的做功循环里，承担着将燃烧室燃气爆发压力转化为曲轴旋转扭矩的关键作用，是乘用车、商用车、小型通用动力机械动力单元里不可或缺的核心结构件。从实际装机场景来看，该组件需要在高温、高压、高往复惯性力的极端工况下持续工作，燃烧室侧的活塞顶部直接接触最高可达上千摄氏度的燃烧燃气，往复运动的线速度在高转速工况下可突破每秒二十米，同时还要承受燃气爆发时数吨级的轴向冲击载荷，因此整个组件的结构设计、尺寸配合、安装边界都经过了多轮工况校核。活塞部分采用了典型的汽油机活塞结构，头部设置了三道环槽，分别对应两道气环与一道油环，

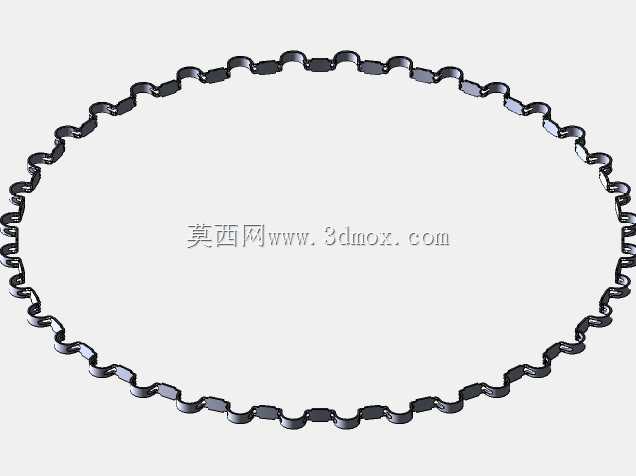

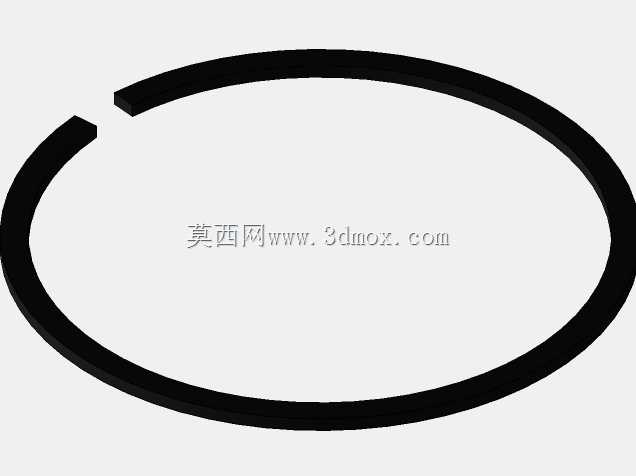

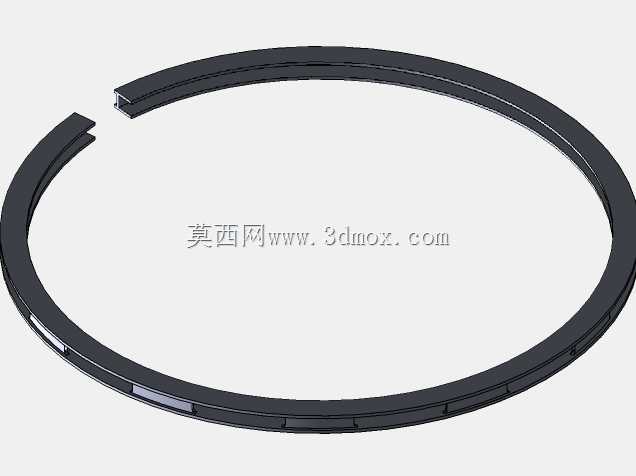

　　气环负责密封燃烧室与曲轴箱之间的间隙，避免高压燃气窜入曲轴箱导致动力损失，油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳与排放超标。活塞销座采用了偏置设计，能够在活塞越过上止点时有效换向，减小活塞对气缸壁的侧向敲击力，降低发动机工作过程中的敲缸噪声，提升整机运转平顺性。活塞内部的加强筋结构从销座位置向活塞裙部辐射延伸，在保证整体结构强度的前提下尽可能降低活塞自身重量，减小往复运动产生的惯性力，降低曲轴连杆轴颈的载荷负担。裙部设计为中凸变椭圆型面，在冷态下与气缸壁保持合理的配合间隙，热机状态下裙部受热膨胀后能够与气缸壁形成均匀的贴合面，避免局部接触造成的拉缸故障，同时裙部表面预留了石墨涂层的加工余量，

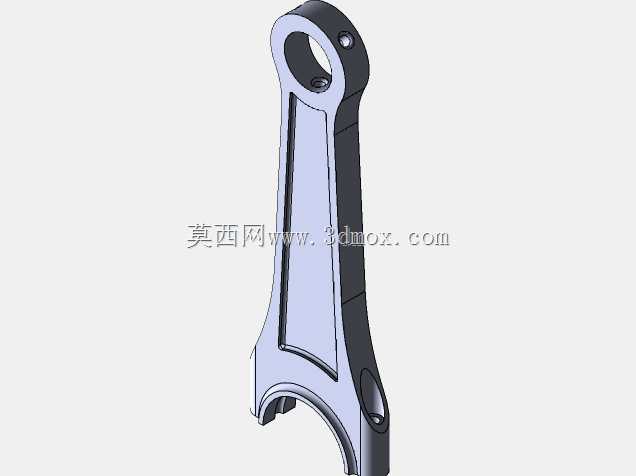

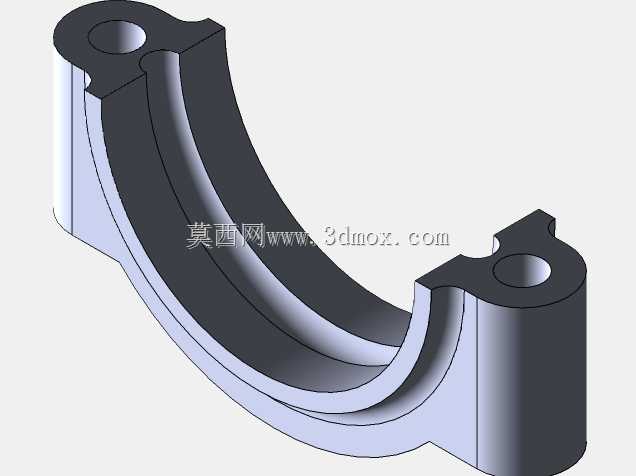

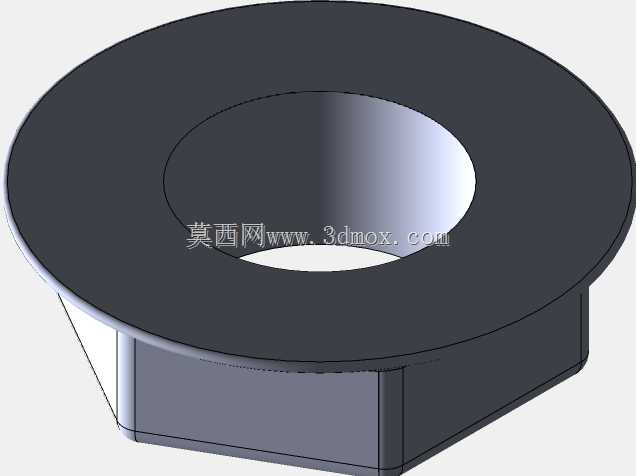

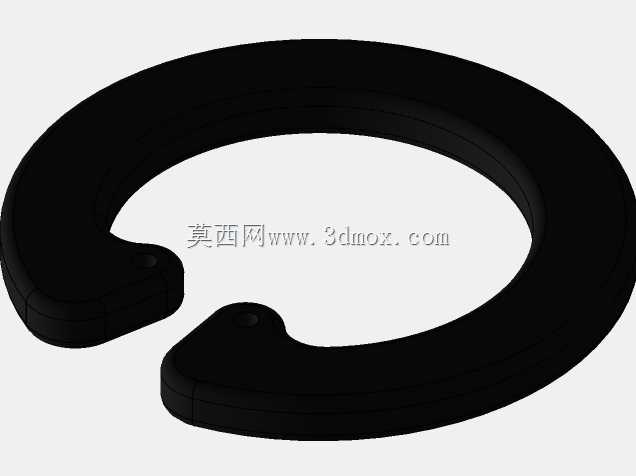

　　能够有效降低冷启动阶段的摩擦磨损。连杆部分采用了工字形截面的杆身设计，这种截面结构在相同重量下具备最优的抗弯与抗扭刚度，能够承受活塞传递的爆发压力与往复惯性力的交变载荷，避免杆身出现弯曲、扭曲变形导致的活塞偏磨、气缸漏气等故障。连杆小头通过活塞销与活塞连接，内部设置了衬套安装位，采用全浮式活塞销的配合方案，工作状态下活塞销可在连杆小头衬套与活塞销座孔内自由转动，保证磨损均匀分布，延长部件使用寿命。连杆大头采用剖分式结构，通过连杆螺栓与连杆盖连接，剖分面设计为平切口结构，匹配多数中小排量乘用车发动机的连杆轴颈尺寸，安装时可直接从气缸体上部完成组件装配，无需额外的曲轴拆卸工序，适配多数直列四缸、V型六缸乘用车发动机的装配工艺要求。

　　从安装边界来看，活塞的裙部最大直径严格匹配对应排量发动机的气缸内径，活塞环的开口间隙、侧隙、背隙都按照常规汽油机的配合公差设定，连杆大小头的中心距符合对应机型的曲柄半径与压缩比设计要求，连杆大头的孔径匹配常用的曲轴连杆轴颈尺寸，安装时连杆螺栓的拧紧力矩、拧紧顺序都有明确的工艺要求，能够保证连杆盖与杆身的可靠连接，避免工作过程中出现连接松动导致的严重机械故障。在实际设计过程中，整个组件的重量分配经过了严格的配重计算，同一台发动机装配的所有活塞连杆组件重量差控制在极小范围内，避免曲轴运转时出现不平衡量，降低发动机的振动与噪声水平。活塞顶部的燃烧室凹坑形状匹配屋脊型燃烧室的四气门汽油机结构，能够在压缩行程中形成合理的挤流与湍流，提升油气混合速率，改善燃烧效率，降低燃油消耗与污染物排放。组件的所有润滑通道都做了对应设计，连杆杆身内部设置了压力润滑油道，能够将曲轴连杆轴颈处的压力机油输送到连杆小头衬套位置，为活塞销与衬套的摩擦副提供持续润滑，避免干摩擦造成的部件烧蚀。
