直列四缸往复式内燃机结构设计

　　这款直列四缸往复式内燃机的三维结构，核心面向小型通用动力、教学演示、小型动力设备改装等场景做结构还原，整体结构完全遵循奥托循环内燃机的核心传动逻辑，没有冗余的装饰性结构，所有部件的配合关系都按照实际内燃机的装配约束做了还原。从实际用途来看，这类小排量直列四缸结构常被用在小型通用发电机组、小型农用作业机械、教学实训台架的原理演示场景，也可作为小型改装动力装置的核心结构参考，相比单缸内燃机，四缸结构的动力输出平顺性更好，曲轴转动过程中的动平衡更容易控制，往复惯性力的抵消效果更优，运行时的振动幅度更小，适合对动力输出稳定性有一定要求的小型动力场景。

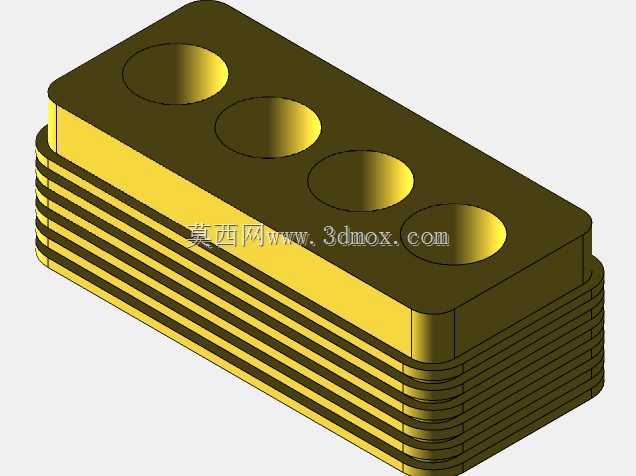

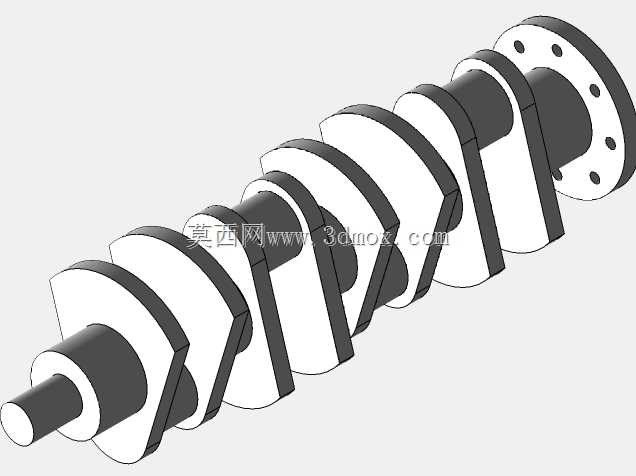

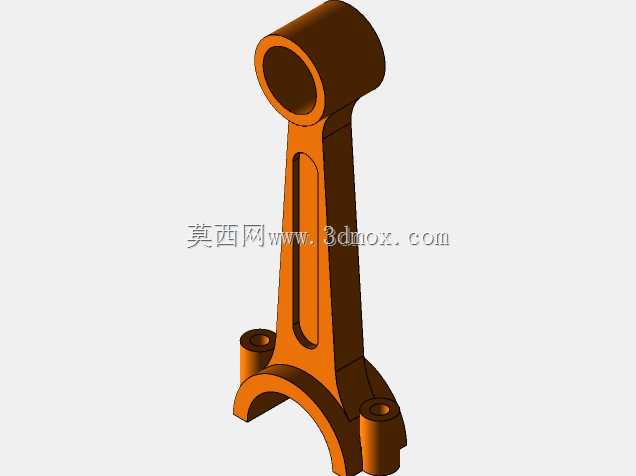

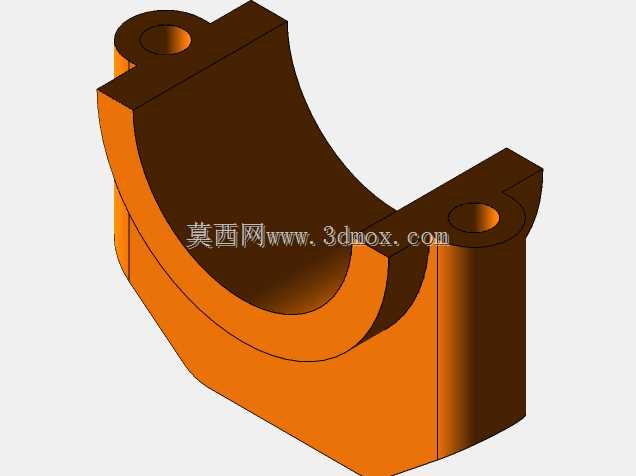

　　从功能特性来看，该结构完整还原了四缸内燃机的核心运动逻辑：四个活塞沿气缸套轴线做上下往复直线运动，每个活塞通过活塞销与对应连杆连接，所有连杆的大头端都装配在底部曲轴的对应连杆轴颈上，四个连杆轴颈按照180度的间隔角均匀分布在曲轴主轴颈的圆周方向，保证四个活塞的往复运动相位错开，将活塞的直线往复运动转化为曲轴的连续旋转运动，曲轴的输出端通过端盖做轴向定位，端盖上的紧固螺栓按照圆周均布的方式布置，保证曲轴转动过程中的轴向窜动量控制在合理范围内。气缸体上部的四个圆形开孔对应气缸的燃烧室安装位，外部的散热鳍片结构采用等间距布置，适合风冷散热的应用场景，不需要额外布置复杂的水冷管路，整体结构更紧凑，维护难度更低。

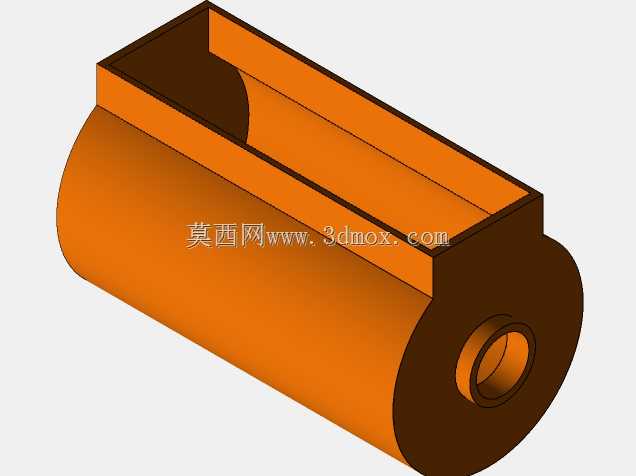

　　从设计思路来看，整个结构优先保证核心运动副的配合关系准确，气缸体与下部曲轴箱采用一体化的结构设计，减少了装配面的密封需求，同时提升了整体壳体的结构刚度，避免曲轴高速转动时壳体产生共振变形。活塞与气缸套的配合间隙按照小排量风冷内燃机的常规设计值预留，既保证活塞往复运动时不会出现卡滞，也能避免间隙过大导致的燃烧室漏气问题。曲轴的平衡块结构与连杆轴颈做对应布置，用来抵消活塞往复运动和连杆摆动产生的惯性力，降低运行时的振动载荷。散热鳍片的厚度和间距经过匹配，在保证壳体结构强度的前提下，尽可能增大散热面积，让气缸工作时产生的热量能够快速通过鳍片散发到空气中，避免长时间高负荷运行时出现过热问题。

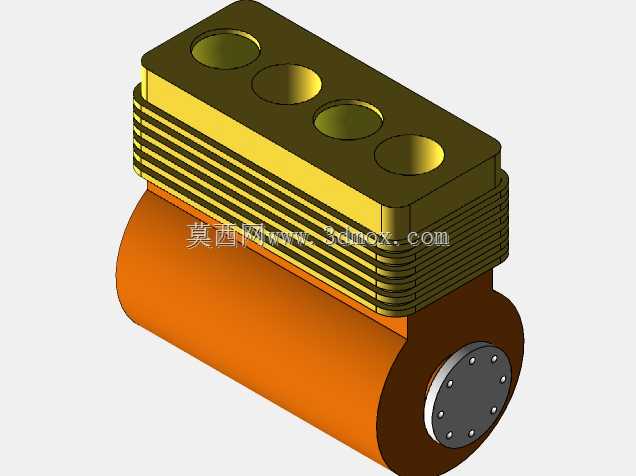

　　从外形尺寸与安装边界来看，整体结构采用直列布置方式，横向尺寸紧凑，四个气缸沿直线排布，整体宽度仅为单缸直径加上两侧壳体壁厚的尺寸，长度方向对应四个气缸的中心距累加值，下部曲轴箱的直径匹配曲轴的回转半径，保证曲轴转动时连杆大头不会与曲轴箱内壁发生运动干涉。安装时可通过曲轴箱下部的安装支座做固定，安装孔位的位置避开曲轴的回转区域，输出端的连接法兰可直接对接负载端的联轴器或者带轮，不需要额外做转接结构。上部气缸盖的四个开孔可直接安装喷油嘴或者火花塞，对应柴油机或者汽油机的不同配置需求，外部散热鳍片的边缘做了圆角处理，避免装配过程中出现割手的问题，同时也能减少应力集中，提升壳体的抗疲劳强度。整个结构的所有运动部件都做了运动干涉检查，曲轴转动到任意角度时，连杆、活塞、曲轴箱内壁之间都不会出现碰撞，完全符合实际内燃机的运动逻辑，可直接用于原理演示、结构参考或者教学实训的三维素材使用。
