  这套直列四缸内燃发动机三维结构,面向乘用车、轻型商用车、小型工程机械以及通用动力机组的动力舱布置与机构原理验证场景,核心作用是将燃油燃烧释放的热能,通过活塞往复运动、连杆传动、曲轴回转的完整路径转化为可输出的旋转机械能,为整车或配套设备提供持续稳定的动力源。

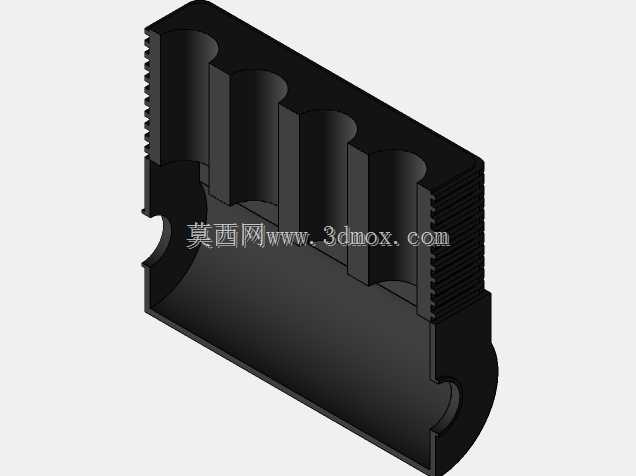

  从整机布局来看,四个气缸沿机体长度方向等距排成直列构型,缸体外侧集成散热鳍片结构,无需额外布置复杂水冷管路即可强化缸壁与外界空气的换热效率,适配风冷小型动力单元的使用需求。整机轴向长度由四个缸心距累加决定,径向轮廓受曲轴回转半径、活塞行程、连杆摆动包络共同约束,安装时动力输出端的曲轴法兰需与后续传动系统的输入轴保持同轴,机体底部的安装支脚预留螺栓过孔,可直接固定在车架或设备机架的支撑面上,周边需预留进排气接口、点火组件、润滑管路的装配与检修空间,避免运动件与周边覆盖件发生干涉。

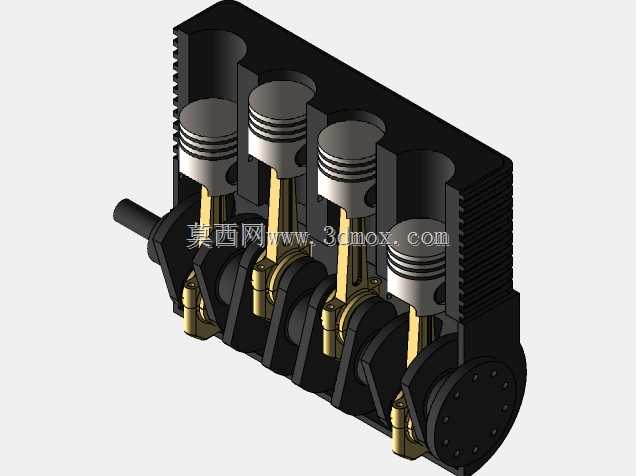

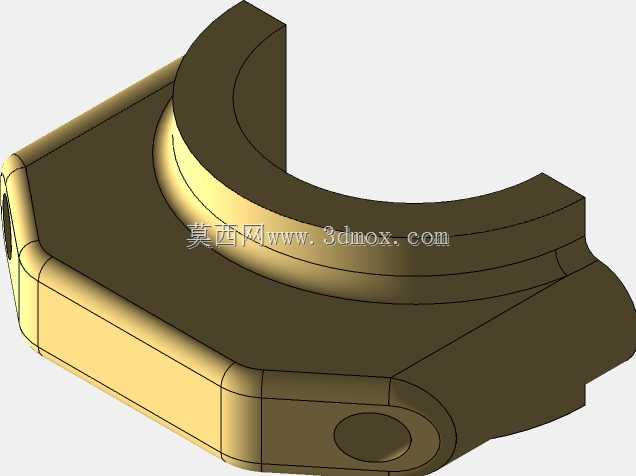

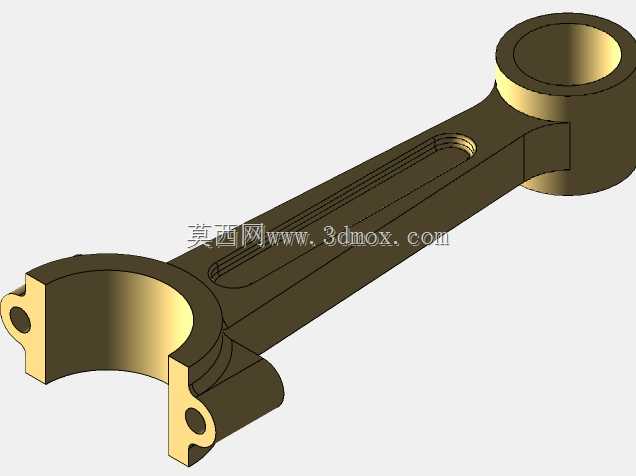

  曲柄连杆机构是整套模型的核心,四个活塞分别置于对应气缸套内,活塞环槽位置预留气环、油环的安装空间,工作中活塞沿气缸内壁做上下往复直线运动;连杆小头通过活塞销与活塞铰接,大头与曲轴的连杆轴颈配合,曲轴采用全支撑结构,相邻曲拐按做功间隔角错开布置,四缸机型的做功冲程可均匀交替,抵消大部分一阶往复惯性力,让整机运转平顺性显著提升。曲轴一端延伸出机体作为动力输出端,另一端可配套驱动正时、配气相关附件,所有运动副的配合间隙在建模阶段均按实际装配关系预留,活塞在上止点、下止点之间的行程长度直接决定单缸排量,四个缸的工作容积总和即为整机总排量。

  完整工作循环中,每个气缸依次完成进气、压缩、做功、排气四个冲程:进气阶段气门开启,活塞下行将空气与燃油的混合气吸入气缸;随后气门关闭,活塞上行压缩混合气,压缩终了混合气被点燃,剧烈燃烧产生的高压燃气推动活塞下行,通过连杆带动曲轴旋转输出扭矩;最后排气门开启,活塞上行将燃烧后的废气排出气缸。四个气缸的冲程按固定相位交替推进,曲轴每旋转两周,所有气缸各完成一次做功,动力输出连续无明显间断。

  建模过程中优先保证运动机构的装配逻辑准确:先搭建缸体作为基准载体,依次装入曲轴、主轴瓦,再逐缸装配连杆、活塞、活塞销,核对连杆在最大摆动角度下与缸体下部、曲轴平衡块的间隙,确认活塞运行到上止点时不会与气门发生碰撞,运行到下止点时连杆大头不会触碰缸体内部加强筋。缸体外部的散热鳍片沿气缸轴向均匀排布,既扩大散热面积,也提升缸体自身的结构刚性,减少工作过程中的振动变形。

  这类直列四缸构型相比V型、对置气缸布局,结构更简单、零部件数量少、生产装配与后期维护难度更低,在中小功率动力场景中应用极为广泛。设计阶段可通过调整缸径、行程、曲拐相位、压缩比等参数,适配不同动力等级、不同燃油类型的使用需求,三维模型可直接用于机构运动仿真、干涉检查、教学演示以及前期样机的结构评审,帮助设计人员在开模前验证整机布置合理性,缩短动力单元的开发周期。
