风力发电机轮毂三维结构设计模型

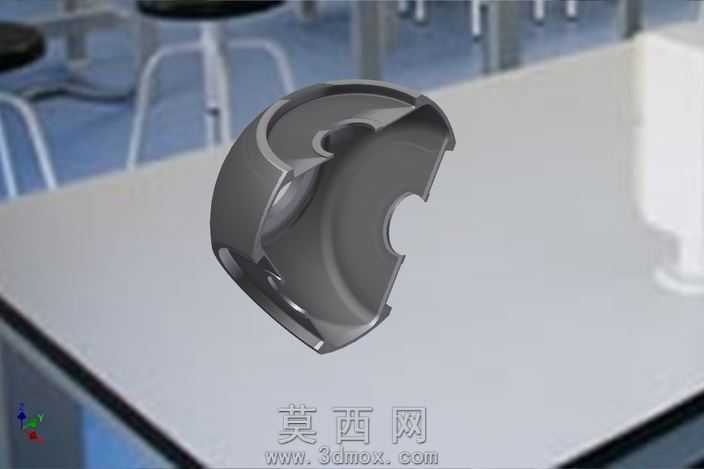

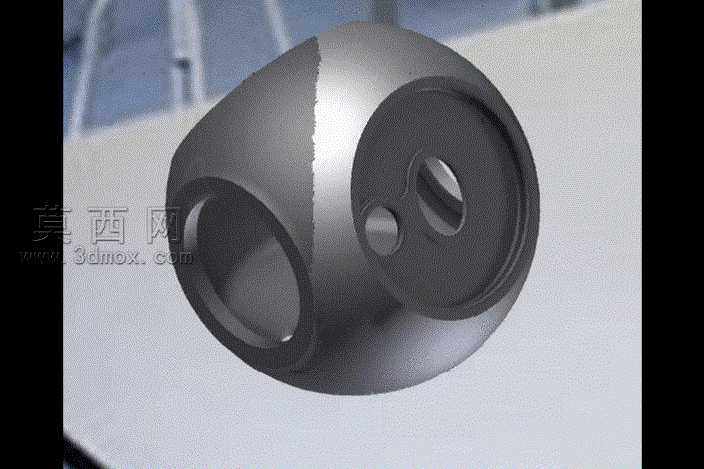

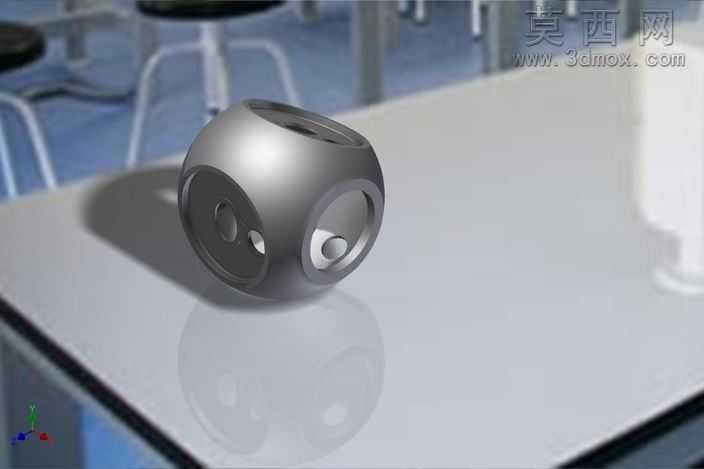

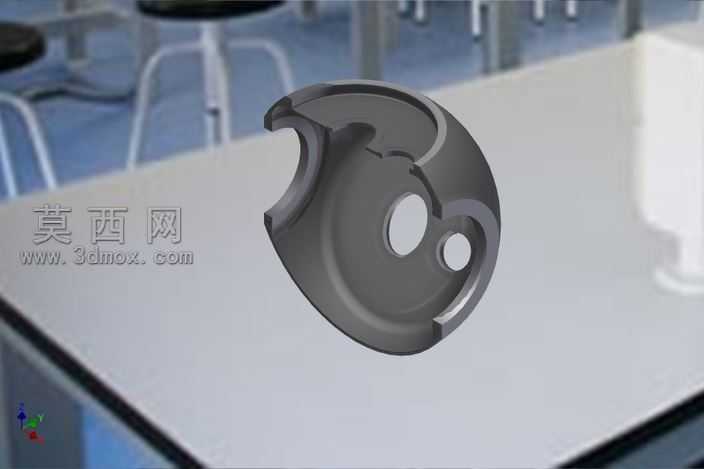

本模型为风力发电机核心承载部件轮毂的三维设计成果，建模阶段依托NX平台完成全参数化结构搭建，首先依据风力发电机组的载荷传递需求确定整体球形壳体的基础轮廓，精准定位三个主轴安装孔位的空间角度，保证叶片安装轴与主轴传动轴线的夹角符合气动布局设计要求。建模过程中对壳体壁厚做均匀化过渡处理，在孔位衔接区域做加厚补强设计，避免应力集中带来的结构失效风险，同时对各安装端面的止口结构、密封槽位做精细化特征构建，还原实际加工环节的工艺结构细节。材质配置阶段针对轮毂常用的球墨铸铁材质做参数调校，为金属基体赋予哑光铸铁质感，在加工端面区域调整粗糙度参数呈现精铣后的金属光泽，通过环境光遮蔽效果强化腔体内部的结构层次感，渲染阶段采用侧向打光方案，清晰呈现壳体曲面的过渡弧度与各孔位的同轴度特征，直观展示部件的空间结构关系。设计过程中充分考虑轮毂作为风力发电机组核心传力部件的功能属性，在保证结构强度的前提下优化壳体内部空腔形态，合理控制部件整体重量，各安装法兰面的螺栓孔位排布完全适配主流兆瓦级风机的装配标准，孔位周边的凸台结构做圆弧过渡处理，既提升铸造环节的工艺可行性，也能降低长期交变载荷作用下的疲劳损伤概率。模型完整还原了轮毂的内外结构特征，可用于风机装配干涉校验、铸造工艺模拟、结构力学仿真分析等场景，为风力发电机组的核心部件设计提供直观的三维数字化参考，帮助设计人员快速验证结构布局合理性，缩短产品研发周期。
