内螺纹连接手动截止式节流阀门结构

　　做机械管路设计快十二年，经手的阀类三维模型少说也有三四百套，这次做的这款手动角式截止结构，最初是针对民用给排水、小型液压站支路、低压气动回路的小通径工况做的适配，之前现场调试的时候碰过不少次小通径管路选阀的坑——要么是手轮操作力太大，运维人员戴劳保手套拧不动，要么是接口对中公差留得不够，现场缠生料带装的时候容易歪，漏点堵好几次都堵不住，还有的阀盖和阀体连接的六角部位尺寸卡扳手空间，装在密集管排里根本伸不进去工具，这次建模的时候特意把这些现场踩过的坑都揉进结构细节里。

　　先讲实际应用的边界，这款阀适配的是公称通径15到25毫米的低压管路，工作介质温度不超过120摄氏度，不管是常温清水、压缩空气还是黏度不超100厘斯的液压油都能用，常见的场景比如老旧小区给排水改造的户内支路、小型机床的冷却水路通断、实验室气路的支路控制、小型空压机站的分支管路截断，甚至农用灌溉的支管节流都能覆盖，不像大口径闸阀要留很大的操作空间，这款的角式结构本身就能帮管路拐90度，省掉一个直角弯头，在空间局促的设备内部走管的时候特别好用，之前做小型食品加工设备的内部管路，原来用直通阀加弯头要占120毫米的纵向空间，换这个角式结构直接省掉近40毫米的安装位，刚好能塞下旁边的温度传感器，不用重新改机架的开孔位置。

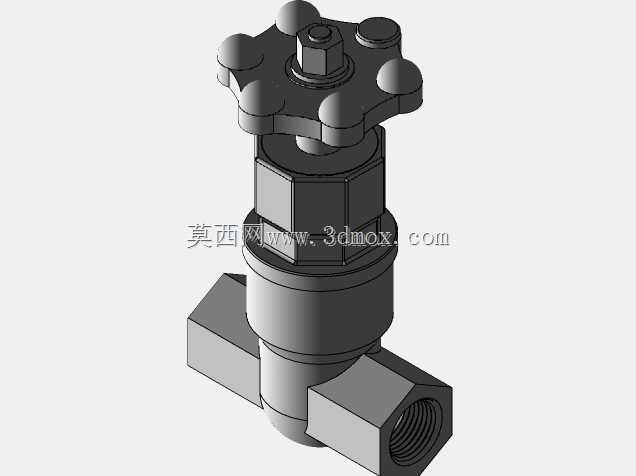

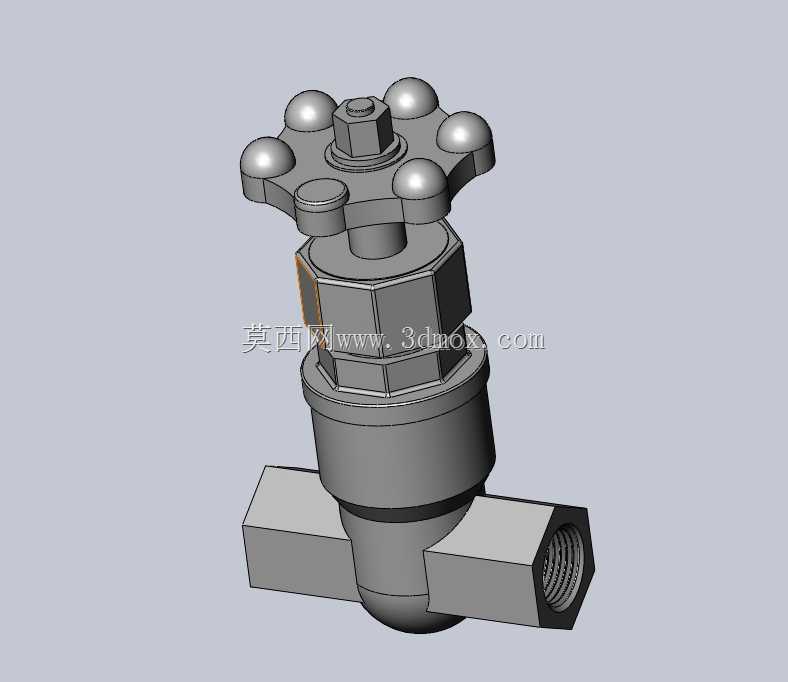

　　功能特性上，这款阀靠手轮旋转带动阀杆做轴向升降，带动下端的密封锥面贴合阀座实现截流，手轮顶部做了六个球形凸起的防滑结构，不是市面上常见的圆盘光面手轮，戴沾了油污的劳保手套拧的时候不会打滑，手轮和阀杆的连接部位做了防松卡簧，不会拧到最大开度的时候手轮从阀杆上脱出来，之前有款老结构的阀手轮是靠顶丝固定，现场用了半年顶丝松了，手轮转阀杆不动，运维人员以为阀杆锈死硬拧把手轮掰裂了，这次直接把连接结构改成卡簧加定位销，从根源上避免这个问题。阀盖和阀体连接的部位做了对边27毫米的六角结构，不管用活动扳手还是套筒都能卡紧，安装的时候不用卡阀体本身的铸造面，不会把阀体夹变形，之前有款薄壳体的阀安装的时候卡阀体，夹得壳体变形导致阀杆卡滞，这次特意把连接六角的壁厚做了3毫米，夹持的时候受力全在六角部位，不会传到阀腔内部。

　　设计思路上，没有追求花里胡哨的轻量化，所有尺寸都是按现场安装和使用的冗余量来的，两端的内螺纹接口按GB/T7307的55度非密封管螺纹做的公差，螺纹有效长度留了12毫米，比常规标准多留2毫米，现场安装的时候哪怕缠三圈生料带加密封胶，也能保证螺纹拧到底不外露，不会出现螺纹拧不到位导致的接口泄漏。阀杆的密封用的是两层填料密封，填料压盖的压紧螺母做了滚花，后期运维的时候不用扳手，手就能拧紧压盖补紧密封力，不用拆整个阀就能处理填料渗漏的问题，这点是之前跑现场跟运维师傅聊出来的需求，很多小阀门填料漏了就要整个拆下来换，耽误生产，留了手动压紧的余量，日常巡检的时候发现渗液随手拧半圈就能解决。阀体内腔的流道做了圆弧过渡，没有直角死区，介质流过的时候不会在腔体内积留杂质，走带少量杂质的冷却水的时候，不会因为杂质卡进密封面导致关不严，之前有款阀流道是直角的，用了三个月就积了一堆铁屑，密封面硌出小坑一直漏，这次把流道转弯处的圆角做到R5，介质流动的阻力比直角流道小近30%，通流的时候噪音也更小。

　　外形尺寸和安装边界这块，建模的时候特意把所有安装需要的空间都留了操作余量，阀体本身的总高度从手轮顶端到接口底部是112毫米，两端接口的中心距是48毫米，手轮的最大旋转直径是58毫米，安装的时候手轮周围只要留10毫米的操作间隙就能正常开关，不用留很大的扳手空间，因为手轮本身是手动操作的，不需要额外工具拧。两端的内螺纹接口同轴度公差控制在0.1毫米以内，安装的时候和管路对中不会别劲，哪怕管路有轻微的安装偏差，只要在螺纹配合的公差范围内就能装上去，不会因为别劲导致阀杆偏心卡滞。阀体下端的圆弧结构不是为了好看，是为了让介质里的杂质能顺着圆弧流到出口端，不会沉积在阀腔底部，之前做的平底阀腔用半年就积一堆泥沙，拆洗的时候特别麻烦，圆弧底的结构拆的时候只要把阀打开，介质冲一下就能把积渣带出去，维护起来省很多事。

　　还有个细节是阀杆的升降行程做了限位，手轮拧到底的时候密封面刚好压死阀座，不会因为拧过头把密封锥面压坏，很多新手运维人员关阀的时候怕漏使劲拧，经常把密封面压出凹痕，用几次就关不严，这次在阀杆和阀盖的配合部位做了行程限位，拧到设计密封压力的时候就拧不动了，哪怕用很大的力拧，也不会超出行程压坏密封件，密封件用的是丁腈橡胶材质，适配大部分常规介质，要是走弱腐蚀介质的话，换氟橡胶密封件就能直接用，整个阀的零件互换性很强，密封件、填料都是标准件，后期维护不用找厂家拿专用配件，市面上随便就能买到适配的备件，这点对工业现场来说特别重要，很多进口阀备件要等好几周，生产线停一天损失都比阀本身贵几十倍，做结构的时候就把备件通用性考虑进去，后期运维成本能降很多。
