站用锅炉天然气减压撬管路结构设计

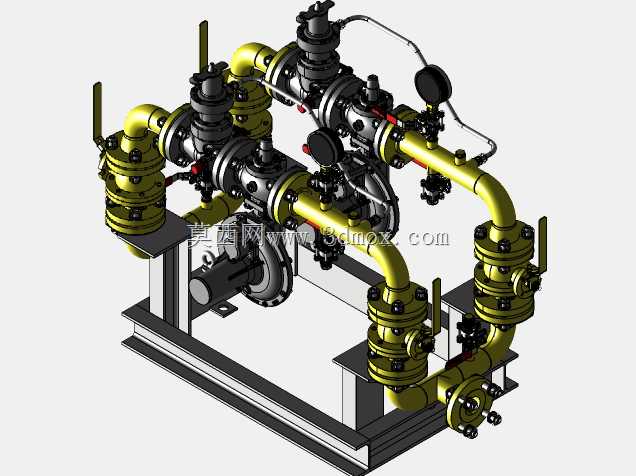

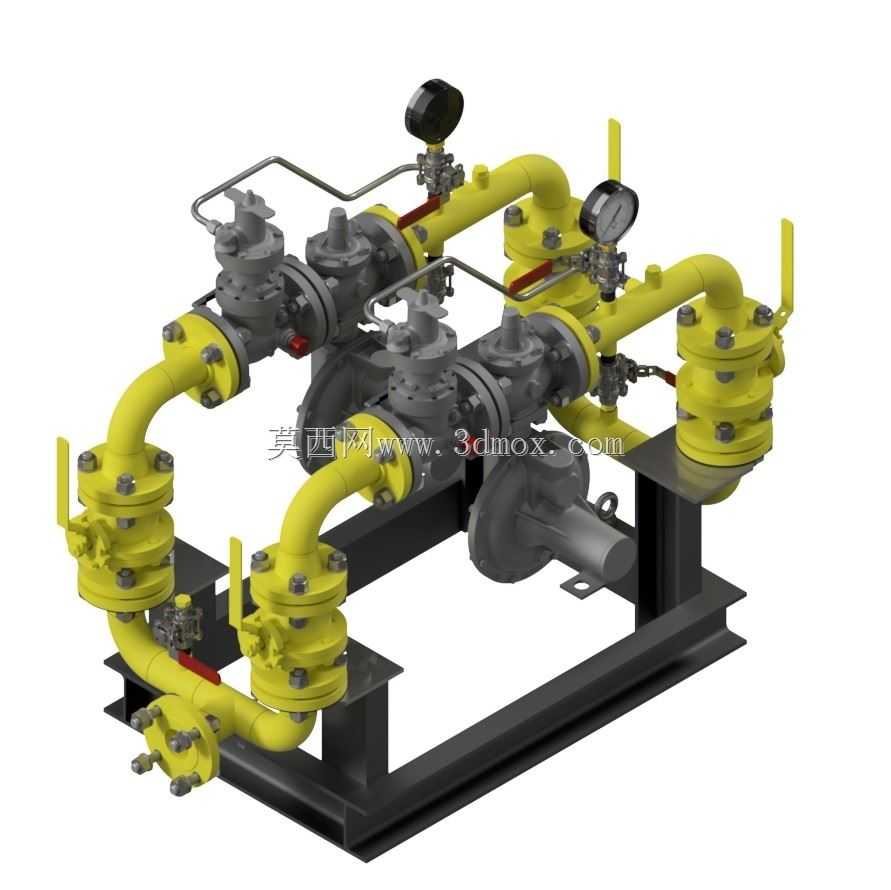

　　这套撬装式燃气调压装置主要面向工业厂区站用锅炉的供气场景，在燃气输配末端环节承担压力匹配与稳定输出的核心作用，解决市政燃气管网来气压力与锅炉燃烧器额定工作压力不匹配的实际问题。从现场应用的实际需求出发，整套装置采用撬装集成式设计，所有管路、阀件、仪表、附属构件全部集成在统一的钢制焊接底座上，无需现场进行分散管路的拼接组对，到场后仅需对接进出口法兰、完成接地与仪表校验即可投入使用，大幅压缩现场安装的施工周期，也减少了现场管路焊接带来的焊渣残留、密封不严等质量隐患。

　　从功能配置来看，装置采用双路并联的管路布局，正常工况下可单路运行满足额定供气流量需求，另一路作为备用支路，当运行支路出现故障、需要维护检修时，可通过切换阀门将备用支路投入使用，无需切断上游来气即可完成在线检修，避免锅炉停炉带来的生产中断风险。每一路调压支路上都配置了独立的切断阀、调压阀、过滤器组件，上游来气首先经过过滤段截留燃气中的固体杂质、管道锈蚀碎屑，避免杂质进入调压阀造成密封面磨损、调压失准，之后进入调压阀组完成压力调节，将上游7barg的来气稳定控制在锅炉燃烧器所需的40mBar工作压力，输出压力波动控制在极小范围内，避免压力波动造成燃烧器熄火、回火或者燃烧不充分的问题。

　　管路上配置的压力表分别取压于调压阀的上游与下游位置，现场运维人员可直接通过表盘读数直观判断上下游压力状态，及时发现滤芯堵塞、调压阀失效等异常工况。所有管路连接采用法兰与焊接结合的方式，高压段管路全部采用无缝钢管弯制加工，减少直角弯头带来的局部阻力损失，管路弯头的弯曲半径严格按照燃气管道设计规范选取，避免气流急转弯造成的紊流与噪声。法兰密封面采用突面结构，搭配耐燃气腐蚀的密封垫片，螺栓按照对角顺序紧固，保证各连接点的密封性能，避免燃气泄漏带来的安全风险。

　　从安装边界来看，整套撬座的底座采用型钢焊接成型，底座上预留了统一的地脚螺栓安装孔，安装时仅需要在硬化的设备基础上对应位置预留地脚螺栓孔，完成找平找正后二次灌浆即可固定，撬座整体的外轮廓尺寸充分考虑了厂区运输与进场通道的宽度限制，可直接通过普通货运车辆运输，无需拆解即可通过标准宽度的厂区通道进入安装位置。管路的进出口法兰统一设置在撬体的同侧，方便现场与厂区燃气管网、锅炉进气管道对接，减少现场管路的弯折改造成本。

　　设计过程中充分考虑了日常运维的操作空间，各个阀门的操作手轮、压力表的表盘位置都预留了足够的操作与观测距离，运维人员站在撬体侧面即可完成阀门切换、压力读数、滤芯更换等常规操作，无需攀爬或者探身到管路缝隙中操作。撬体上的所有外露金属构件都做了对应的防腐涂装处理，管路采用燃气行业通用的黄色防腐面漆，阀件与仪表采用原色或者灰色涂装，既符合燃气设备的安全色标识规范，也能在长期使用过程中抵御厂区环境的潮气、粉尘侵蚀，延长设备的整体使用寿命。

　　在流道设计上，通过管路走向的优化让气流在调压阀内的流动更加平顺，避免局部流速过高造成的阀件冲蚀，同时在调压阀下游预留了足够的直管段长度，保证压力检测的准确性，避免紊流造成的压力表读数波动、调压阀反馈震荡问题。双路管路之间设置了连通与切断结构，既可以实现支路的独立隔离，也可以在大流量需求下双路同时投用，覆盖更广的供气流量范围，适配不同吨位锅炉的供气需求，整套装置的额定供气流量可达到40Nm³/h，完全匹配常规中小型站用锅炉的满负荷用气需求。
