挤出机用阶梯轴套式连接锁紧构件

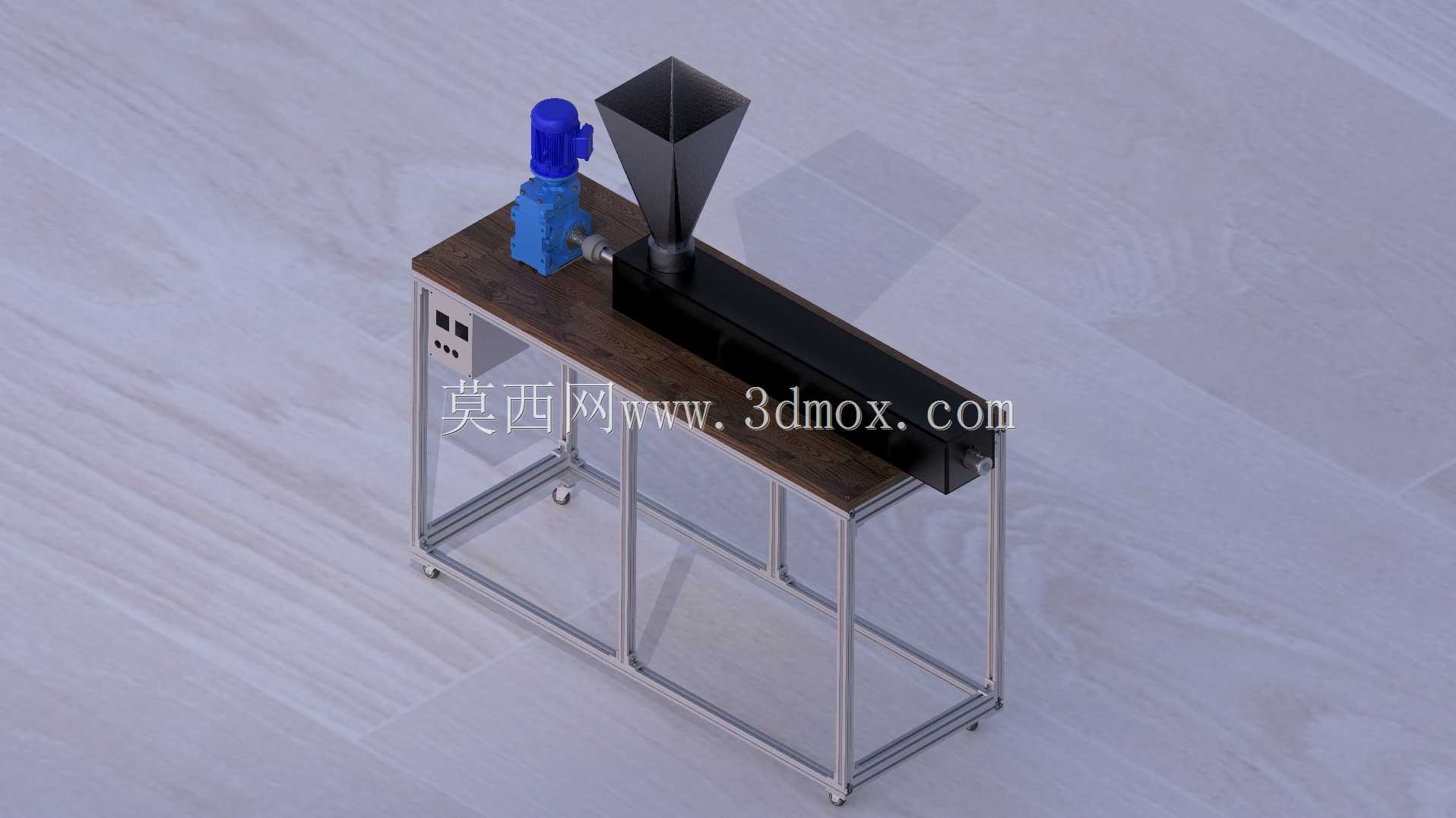

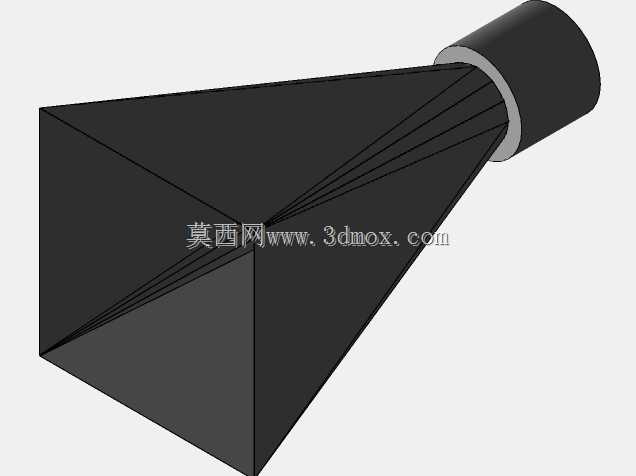

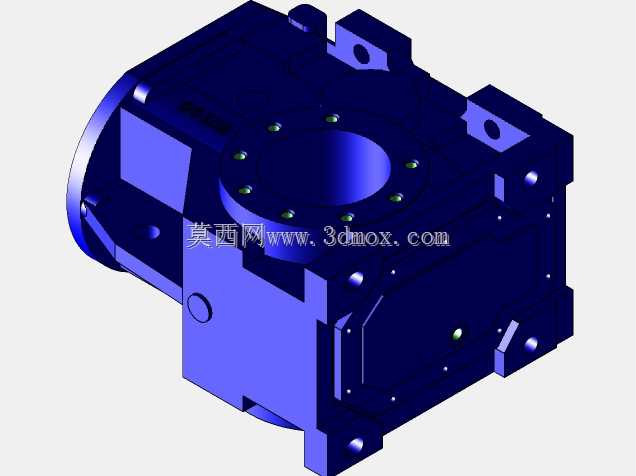

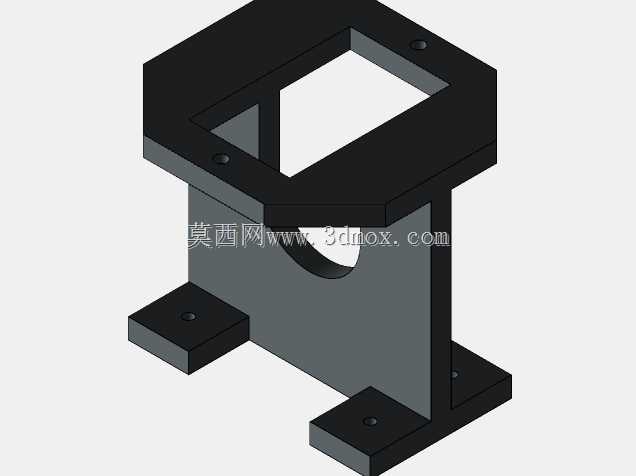

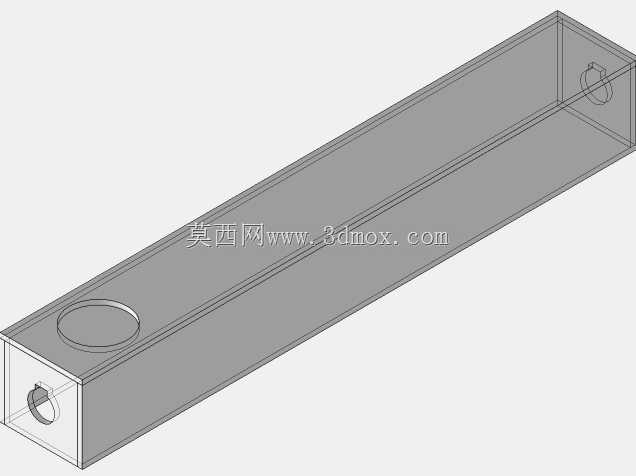

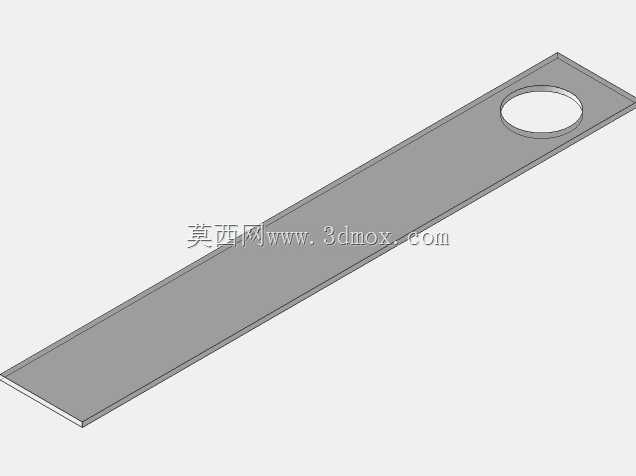

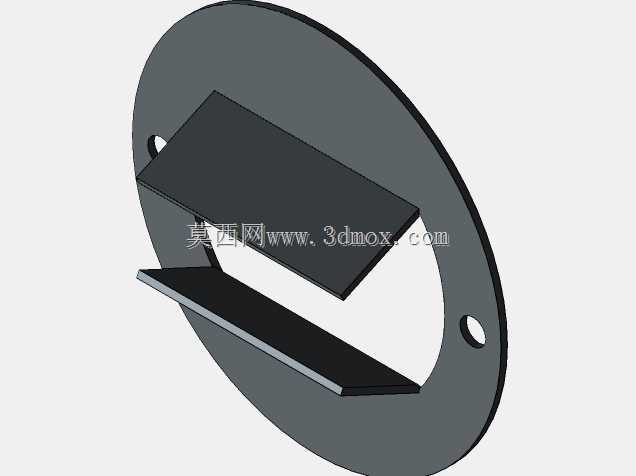

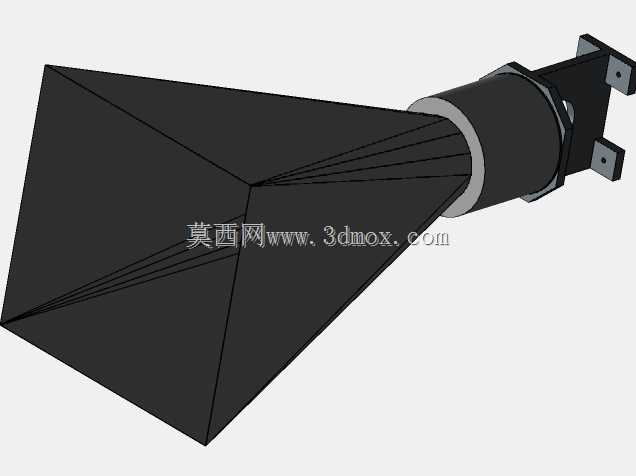

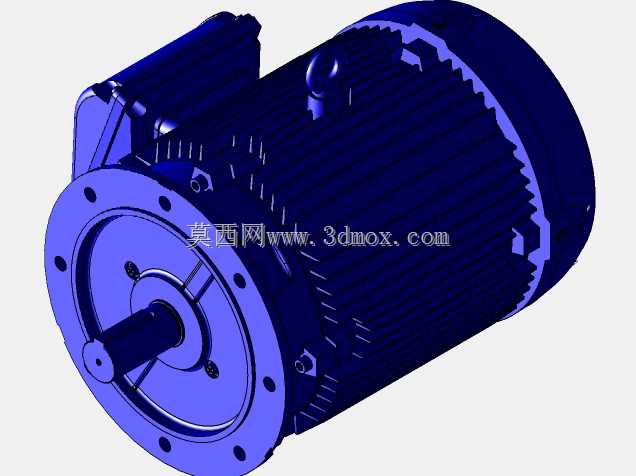

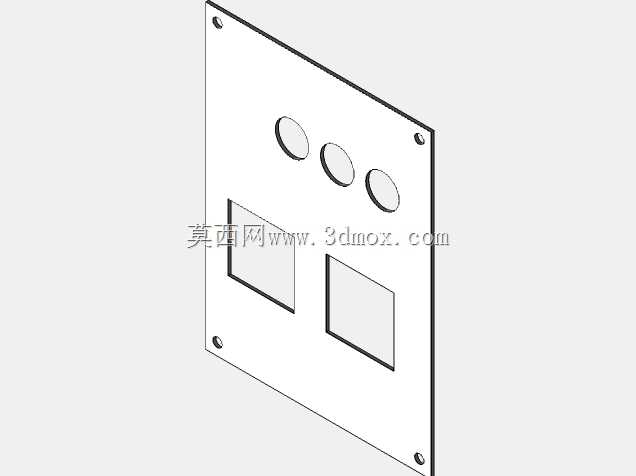

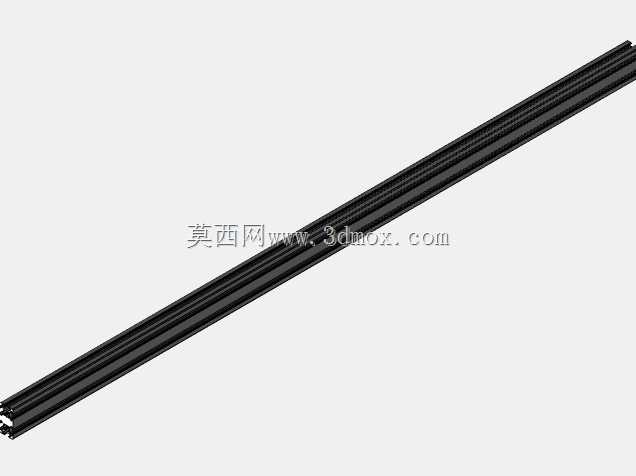

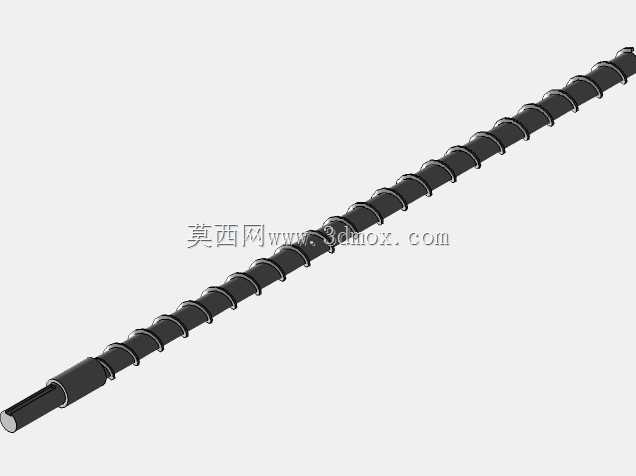

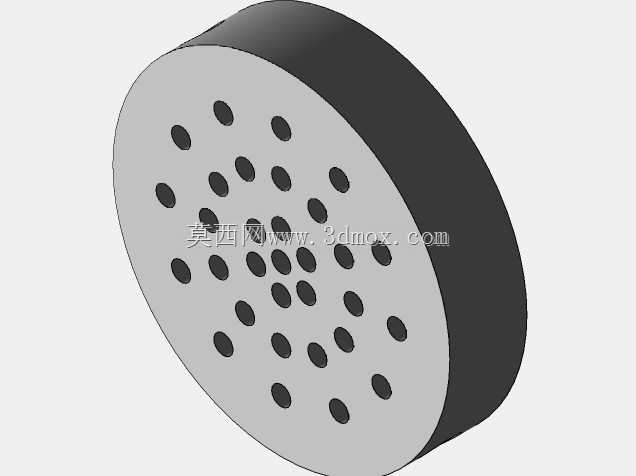

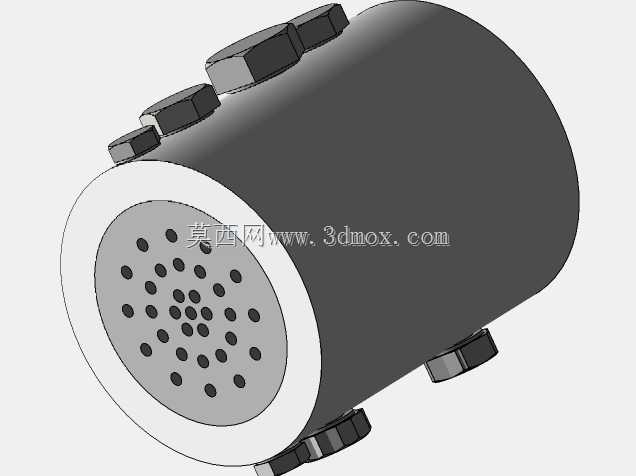

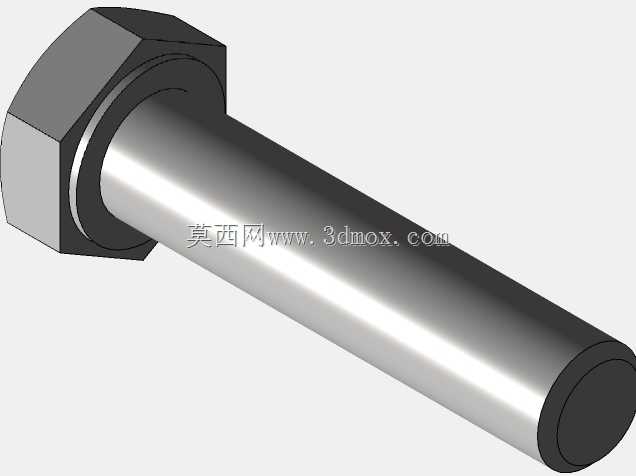

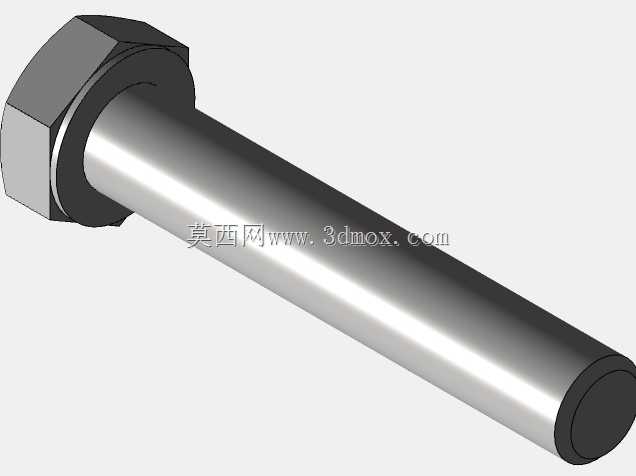

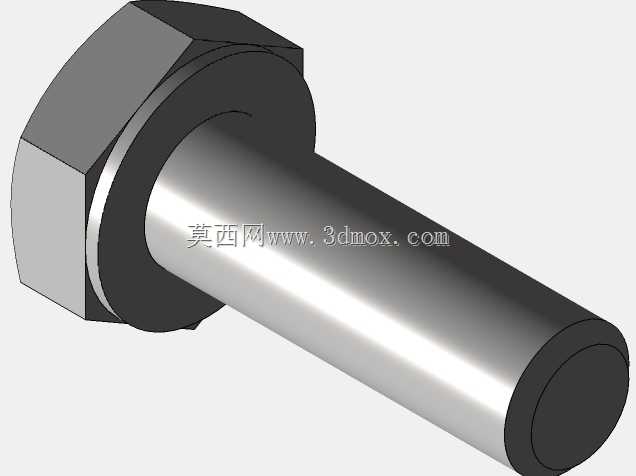

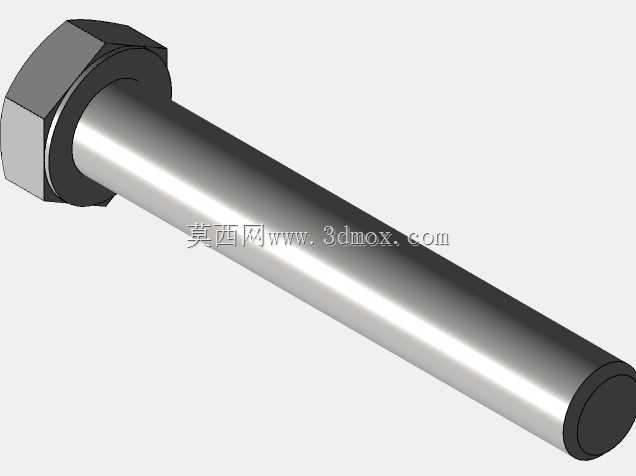

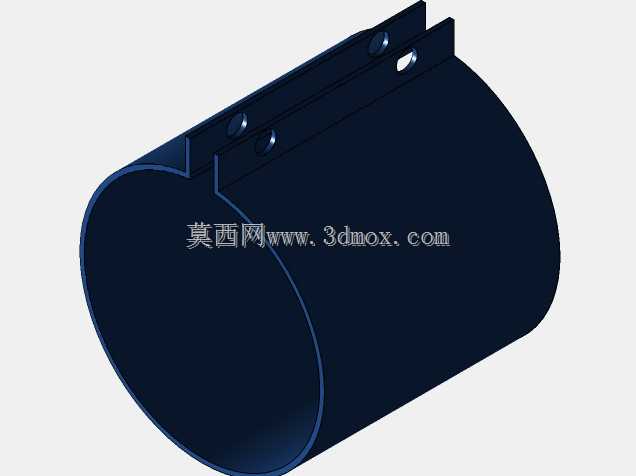

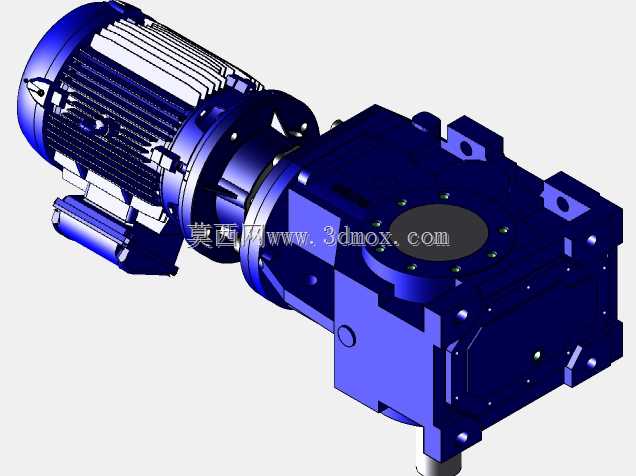

　　在塑料挤出、线材挤出、小型桌面级挤出成型设备的传动与料筒衔接段，这类阶梯轴套式锁紧构件是承担扭矩传递、部件同轴定位、轴向限位的核心小尺寸零件，很多刚接触挤出设备结构设计的工程师容易忽略这类小零件的细节设计，往往在设备调试阶段出现料筒与螺杆不同心、挤出压力波动、连接部位漏料的问题，追根溯源都是这类衔接锁紧件的设计没有匹配实际工况的安装与受力需求。从实际应用场景来看，这类构件主要用在小型挤出设备的螺杆尾部与驱动端的衔接位置，同时承担前端送料段料筒的定位锁紧功能，区别于大型工业挤出机的法兰式大尺寸连接结构，这类小尺寸阶梯轴套更适配桌面级、实验级、小型宠物用品挤出生产的紧凑型设备布局，不需要占用过大的安装空间，

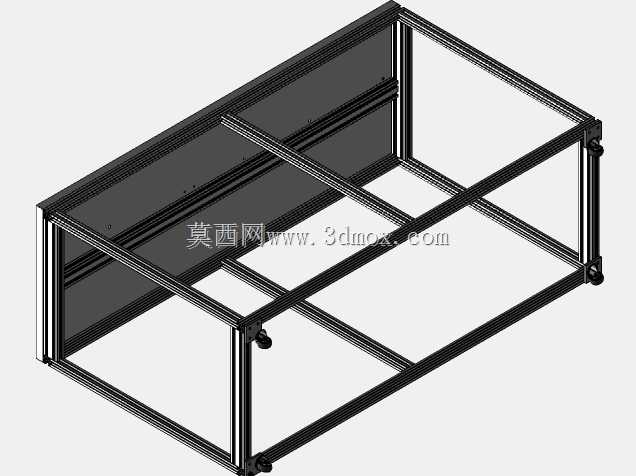

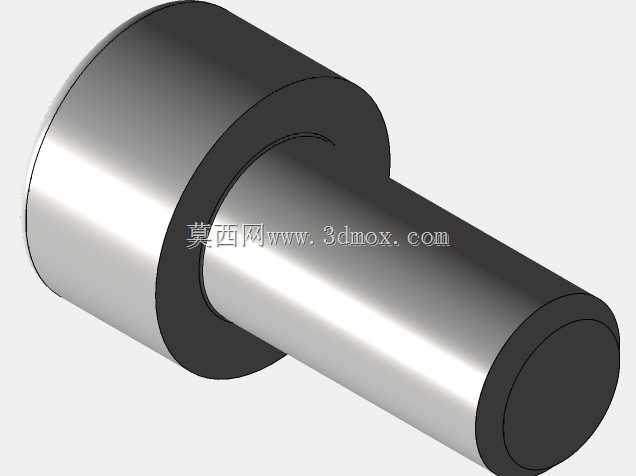

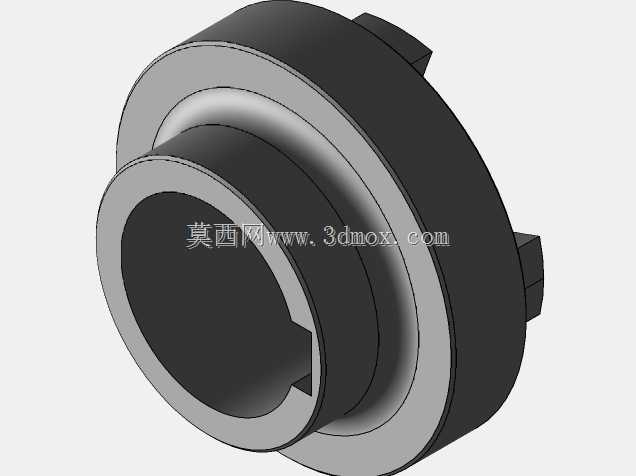

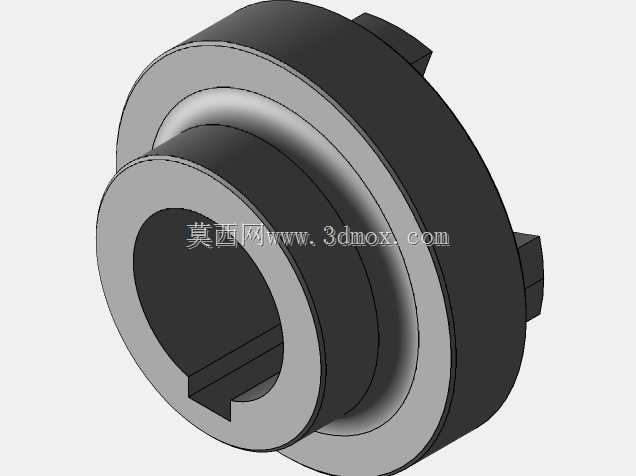

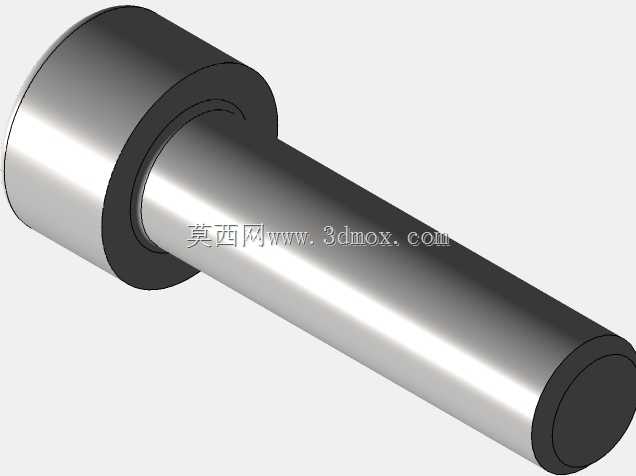

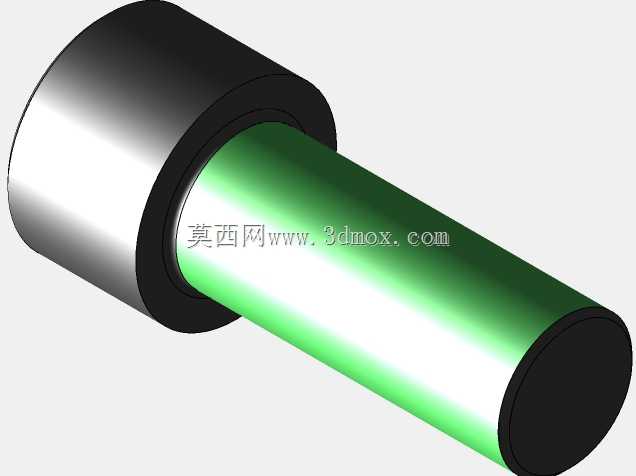

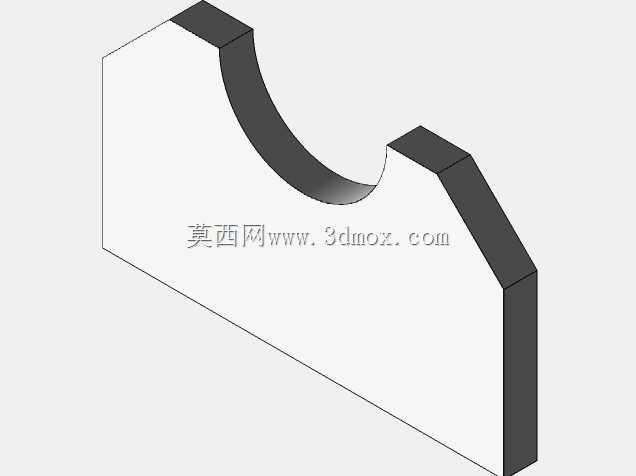

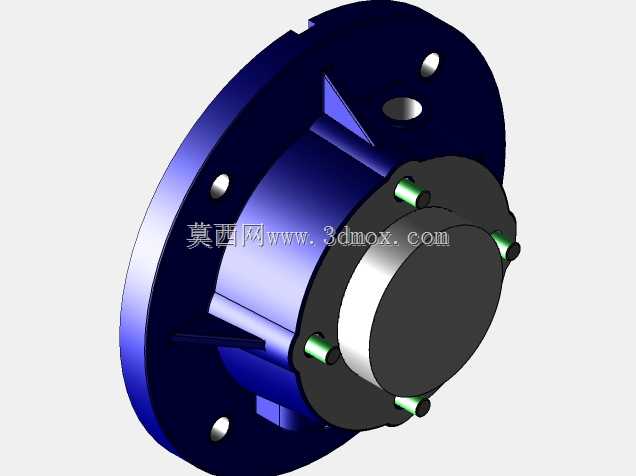

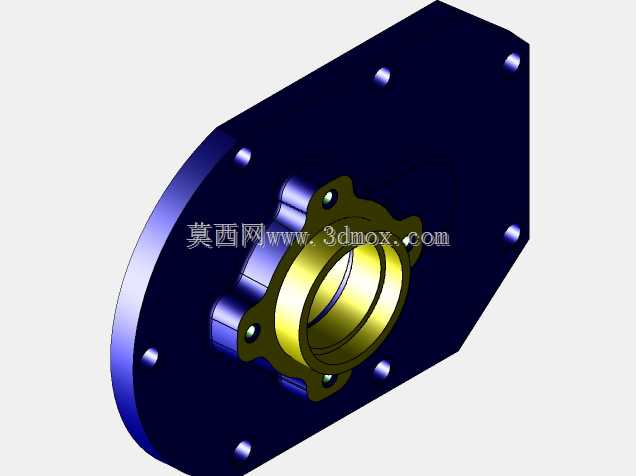

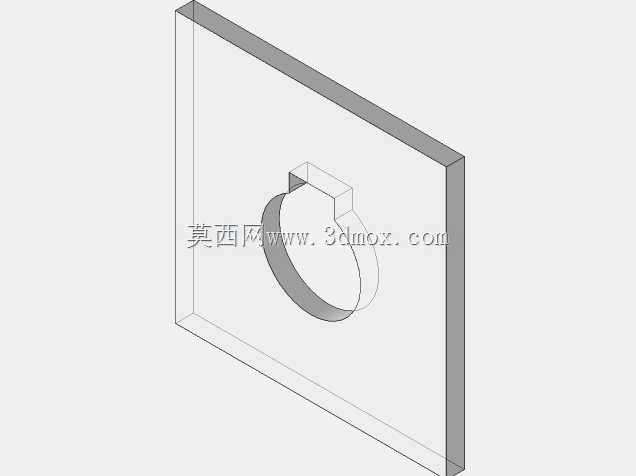

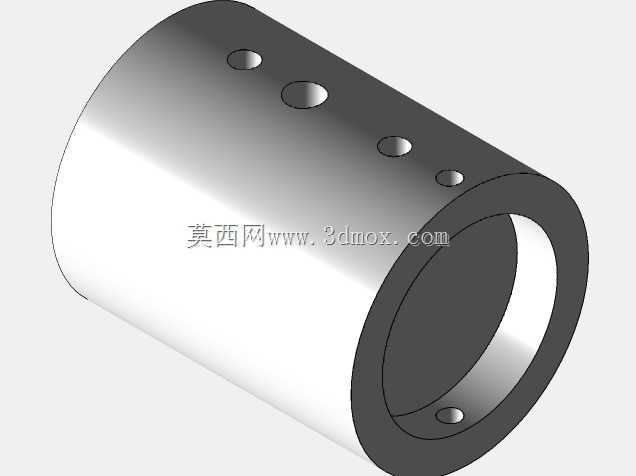

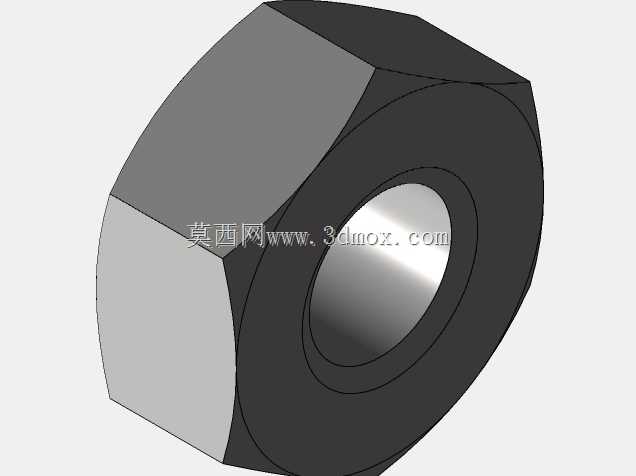

　　就能同时实现径向定位与轴向锁紧的双重功能。从功能特性上看，该构件采用阶梯式同轴圆柱结构，大直径外圆面作为定位基准面，和料筒端部的安装内孔采用间隙配合控制在H7/h6的公差区间，既保证装配时的顺畅推入，又能控制同轴度误差在0.02mm以内，避免螺杆转动时出现扫膛的问题；小直径外圆段插入驱动端的连接座内，外圆上分布的凸块结构承担扭矩传递的作用，替代了传统的平键连接，在小扭矩的小型挤出设备上，这种一体式凸块结构不需要额外加工键槽，减少了应力集中点，同时装配时不需要对准键槽，降低了现场装配的难度，对于小批量组装的设备来说能有效提升装配效率。从设计思路层面拆解，该零件的结构完全围绕紧凑型挤出设备的安装边界做优化，整体没有多余的冗余结构，内孔采用通孔设计，和螺杆尾部的光轴段配合，内孔的台阶面承担螺杆的轴向限位，当螺杆受料流反压向后窜动时，轴向力直接通过台阶面传递到轴套，再通过轴套大端面传递到设备的安装基座上，不需要额外设置轴向定位的挡圈或者锁紧螺母，减少了零件数量。外圆上的凸块采用对称式分布，一共三处凸块沿圆周均布，每个凸块的侧面和驱动连接座的卡槽侧面贴合，传递扭矩时三个接触面同时受力，相比单键连接的单侧受力，受力更均匀，不会出现单键挤压变形导致的传动间隙，在小型挤出设备频繁启停、挤出压力小幅波动的工况下，能有效延长连接部位的使用寿命，减少维护频次。关于外形尺寸与安装边界，这类构件的轴向总长度控制在适配小型挤出机安装腔的范围内，

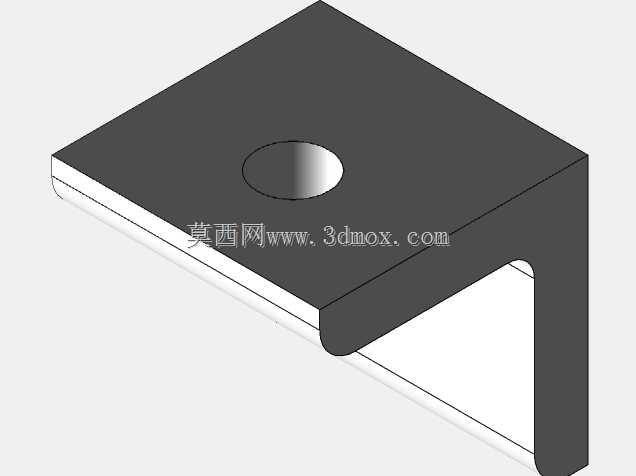

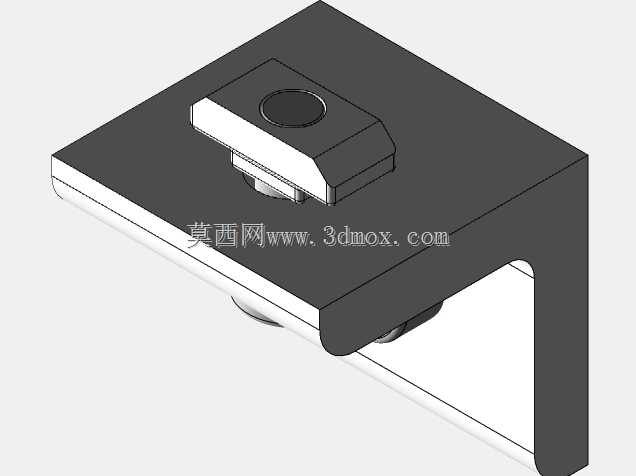

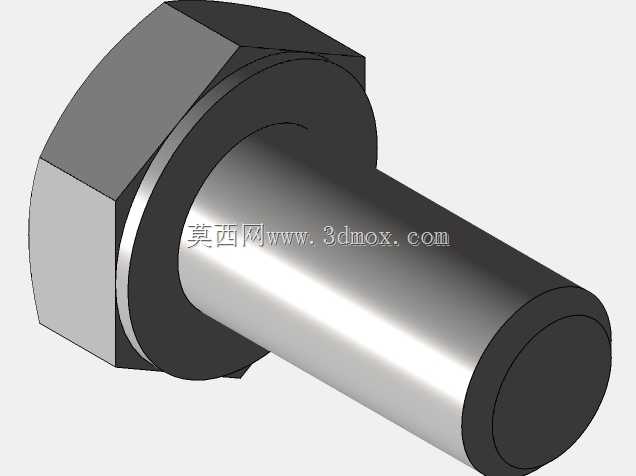

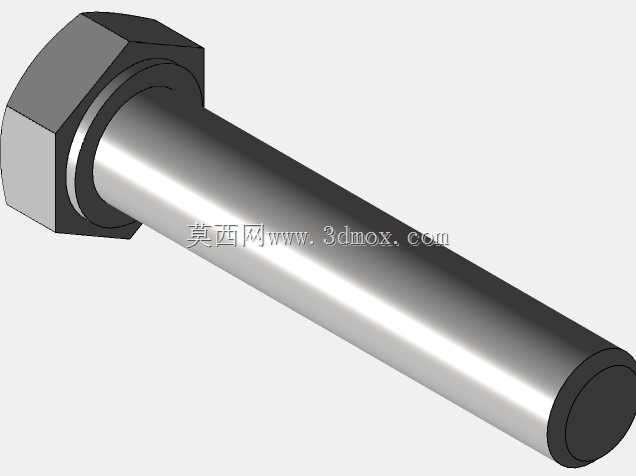

　　大直径外圆的尺寸和常规小型挤出机的料筒端部安装孔匹配，安装时不需要对现有设备的料筒安装位做二次加工，小直径段的凸块尺寸和通用的小型驱动连接座卡槽尺寸兼容，装配时只需要将轴套推入安装位，凸块卡入对应卡槽后，前端通过料筒的端面压紧就能完成固定，不需要额外的紧固件，整个安装过程不需要复杂的工装，普通装配人员就能完成操作。在实际工况中，这类构件长期处于100-200℃的工作温度区间，因为靠近挤出机的加热料筒段，设计时需要考虑材料的热膨胀系数，采用和料筒、驱动座接近的线膨胀系数的金属材料，避免高温下配合间隙变化导致的卡滞或者间隙过大问题；同时内孔和螺杆配合的面需要做表面硬化处理，减少螺杆转动时的磨损，因为螺杆在转动过程中会有小幅的径向跳动，

　　如果配合面硬度不足，长期运行后会出现磨损沟痕，导致物料从配合间隙渗漏。很多设计人员在做这类零件的三维建模时，容易忽略凸块根部的圆角处理，直接做直角过渡，在实际受力时凸块根部会出现应力集中，频繁正反转或者过载时容易出现凸块断裂的问题，合理的根部圆角设计能分散应力，提升零件的抗冲击能力；另外阶梯面的垂直度也需要在建模时做公差约束，大端面和内孔轴线的垂直度控制在0.01mm以内，否则装配后会出现料筒倾斜，导致螺杆和料筒不同心，运行时出现异常磨损。这类结构除了用在塑料挤出设备上，在小型食品挤出、陶泥挤出、3D打印耗材挤出的设备上也能通用，只要安装边界尺寸匹配，就能直接替换使用，相比定制化的连接结构，这种标准化的阶梯锁紧轴套能降低设备的备件成本，后期维护时不需要专门定制零件，直接更换同规格的构件就能快速恢复设备运行。在建模过程中，同轴度的约束是核心，所有圆柱面的轴线必须完全重合，凸块的分布必须严格沿圆周均布，否则装配后会出现卡滞，传动时出现周期性的跳动，影响挤出制品的尺寸稳定性；外圆表面的粗糙度控制在Ra1.6即可，不需要过高的表面精度，既能满足配合要求，又能控制加工成本，内孔和螺杆配合的面粗糙度可以适当提升到Ra0.8，减少磨损。
