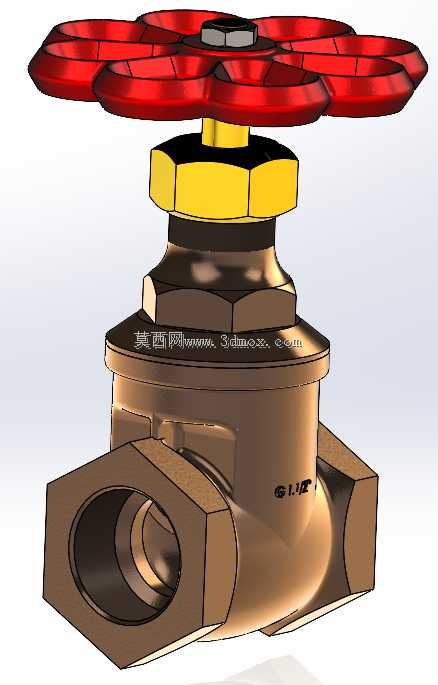

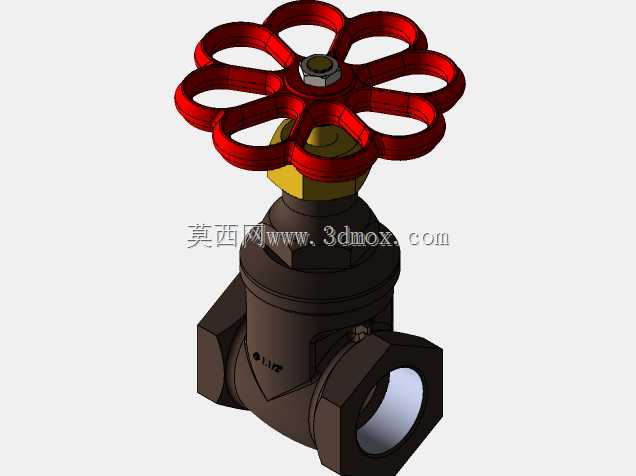

G1.1/2英寸内螺纹截止式调节阀

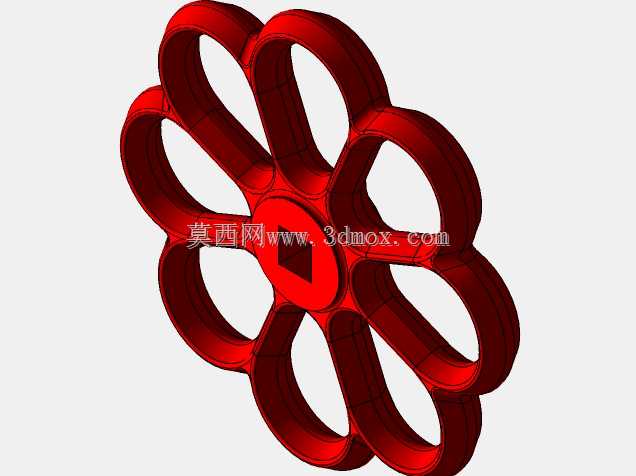

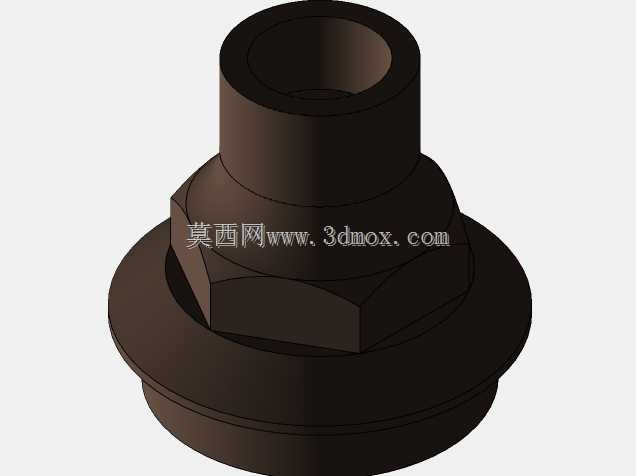

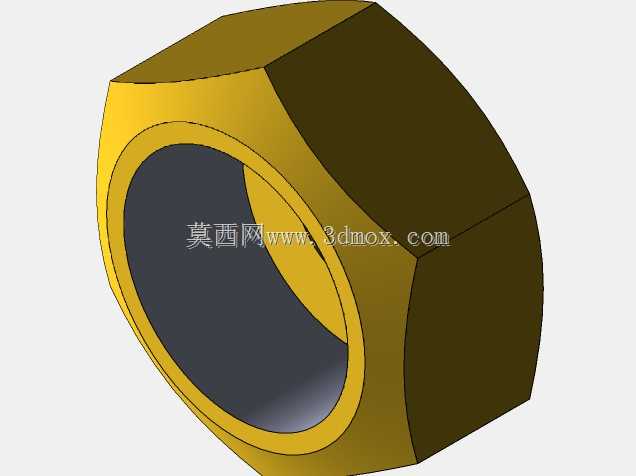

　　这款内螺纹连接的截止类阀门，主要适配公称通径对应G1.1/2英寸的管路系统，在民用给排水、小型暖通循环、低压工业流体输送场景中承担截流与流量调节作用。阀体采用铸铜材质成型，这类材质的抗锈蚀特性适配水介质、弱腐蚀性流体的长期接触需求，同时铜质材料的切削加工性能较好，能保证密封面的加工精度，降低长期使用后的渗漏概率。从结构设计来看，手轮采用花瓣式多棱边造型，边缘做了圆弧过渡处理，操作人员手动启闭时手掌与手轮的接触面积更大，施力时不会出现硌手的问题，即使戴防滑劳保手套操作也能获得足够的摩擦力矩，避免启闭过程中打滑。手轮下方的阀杆螺母采用六角结构设计，外露的黄色防护层既起到防锈作用，也能在检修时方便扳手夹持，

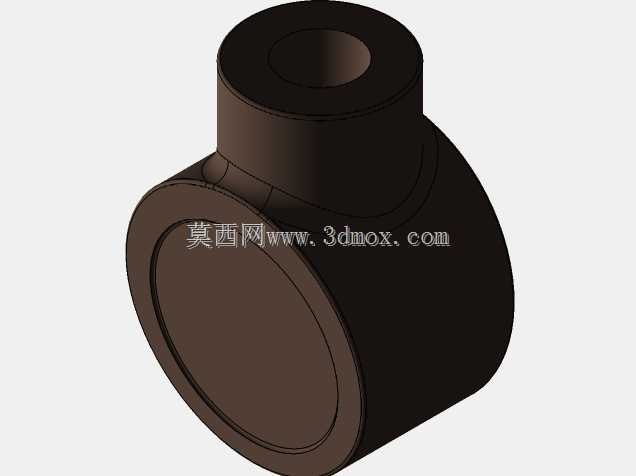

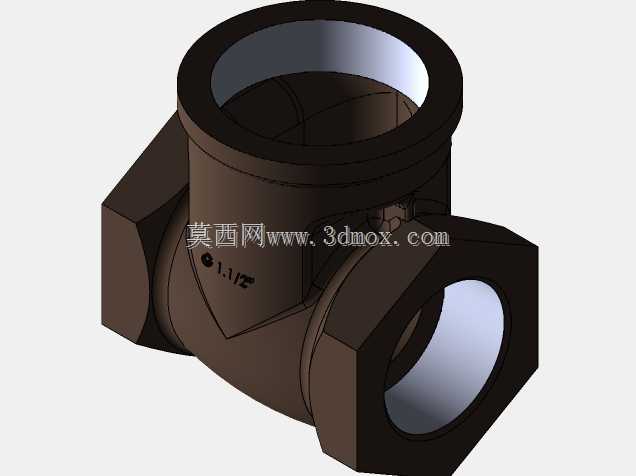

　　不需要额外拆解手轮就能完成阀杆填料的压紧调整。阀体的进出口采用同轴内螺纹设计，安装时不需要额外加装法兰转接件，直接在管端缠绕生料带或者加装密封垫片就能完成对接，相比法兰连接的同规格阀门，安装占用的轴向空间更小，适合管路排布紧凑的机柜内部、家装吊顶内等狭窄安装场景。阀体中部的阀腔采用流线型过渡设计，流体从入口进入阀腔后不会出现直角折返的流道，能降低流体通过时的局部阻力损失，减少阀门全开状态下的管路压损，同时流线型内壁不容易滞留流体中的杂质，降低长期使用后杂质卡滞密封面的风险。密封结构采用锥面配合形式，阀瓣与阀座的密封面经过研磨处理，关闭时依靠阀杆的下压力让锥面紧密贴合，相比平面密封结构，锥面密封在低压工况下的密封可靠性更高，

　　即使密封面附着少量细小杂质，也能在关闭过程中被流体冲离密封区域，减少密封面划伤的概率。阀杆的升降行程经过匹配设计，手轮旋转的圈数与阀瓣的开度呈线性对应关系，操作人员可以通过手轮的旋转圈数直观判断阀门的开度大小，在需要调节流量的场景下，不需要额外加装开度指示装置就能完成粗略的流量调节。阀体两端的螺纹加工精度符合普通管螺纹的公差要求，安装时与标准管件的配合松紧度适中，不会出现过紧导致阀体开裂或者过松导致密封失效的问题。手轮与阀杆的连接采用方榫配合结构，传递扭矩时不会出现打滑，顶部的锁紧螺母能防止手轮在频繁操作过程中从阀杆上端脱出，同时预留了一定的轴向间隙，避免温度变化导致的热胀冷缩让手轮卡滞。从安装边界来看，

　　阀门的整体高度从手轮顶端到阀体底部的尺寸适配常规管路的安装间距，手轮的旋转半径范围内没有突出的结构件，安装后操作手轮时不会被旁边的管路或者支架阻挡，阀体两侧的六角结构方便安装时用管钳夹持，避免拧紧过程中阀体受力变形。这类阀门在实际使用中通常安装在管路的分支节点、设备入口端，用来控制单条支路的通断，比如小型供暖系统的分集水器支路、自来水入户后的分支管路、小型设备的冷却水供水管路，相比球阀类产品，这类截止阀的调节性能更好，不会出现开关行程过短导致的流量调节精度不足的问题，同时铜质阀体的使用寿命更长，在常温常压的水系统中可以长期稳定工作，不需要频繁更换密封件。设计过程中针对手轮的受力做了结构加强，手轮的轮辐厚度经过校核，在施加最大操作力矩时不会出现断裂变形，阀杆的材质选用抗锈蚀的金属材料，长期与流体接触也不会出现锈死的问题，保证阀门在长期静置后仍然可以正常启闭。阀体的外表面做了均匀的防护处理，不会因为长期暴露在潮湿环境中出现表面氧化锈蚀，保持外观整洁的同时也能避免阀体腐蚀减薄。
