带减速驱动的星型给料旋转阀结构

　　该结构对应粉体输送和除尘系统中常见的旋转卸料设备，主体由长槽形阀体、内部叶轮转子、端盖密封、轴承支承、链轮或联轴器传动段以及减速电机组件构成。设备通常安装在料仓、旋风分离器、布袋除尘器、气力输送管道或工艺设备出料口下方，上法兰与上游料斗对接，下口接入下游输送设备。工作时，转子在阀体内低速连续转动，格腔将上方落入的物料均匀带到下方排出，同时利用叶轮与壳体之间的小间隙形成气封，减少上下腔室串风，因此在负压除尘、正压输送和定量给料场合都有较高使用频率。

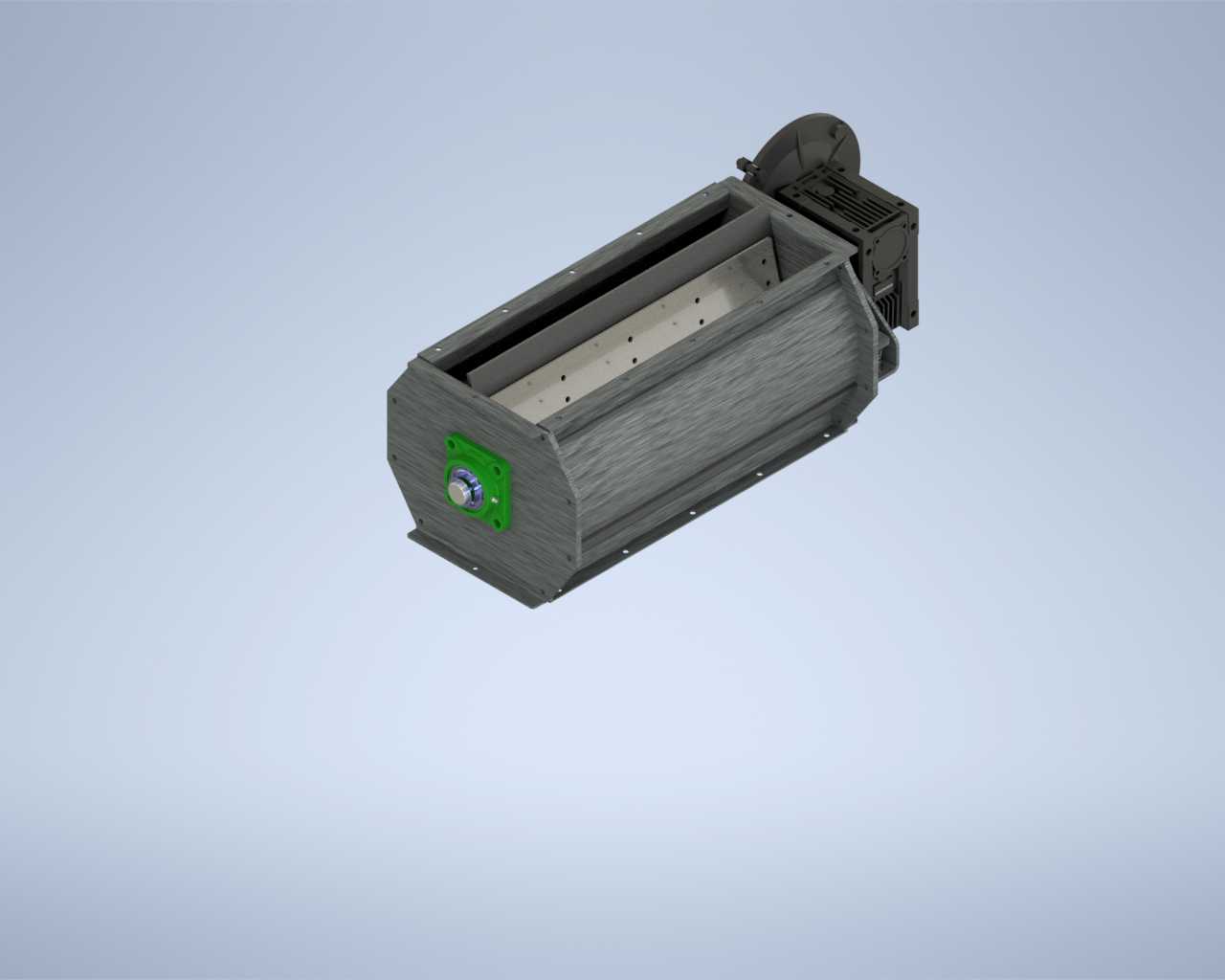

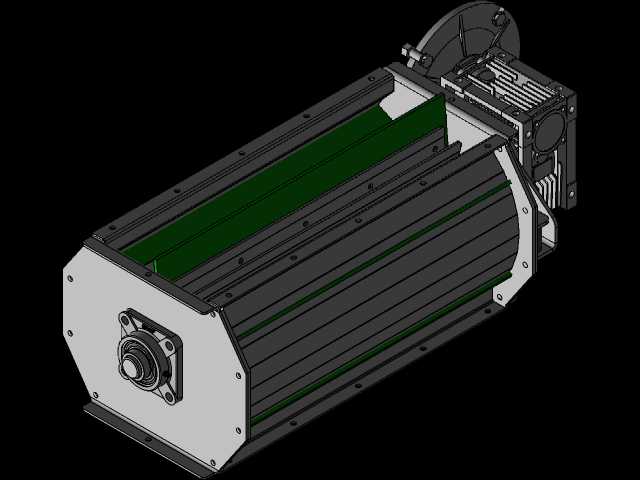

　　从实际布置看，该模型采用卧式转子轴线，阀体外形为加长箱式结构，上部开设较大的进料开口，便于物料沿轴向分布进入叶轮格腔；下部对应设置出料区域，使格腔翻转后物料靠重力卸出。壳体外侧可见加强筋和分段侧板，这类结构有助于在长转子跨度下提高刚性，降低内腔受物料挤压或负压载荷时产生的变形。端部设置轴承座、密封压盖和连接法兰，转子轴从一端伸出并连接减速机构，驱动侧布置在设备端部，可减少传动件对进料空间的干涉，也方便现场维护时拆卸护罩、检查链条或联轴器。

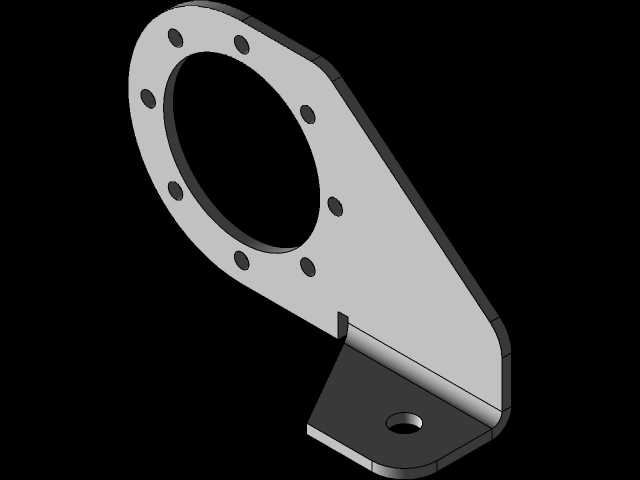

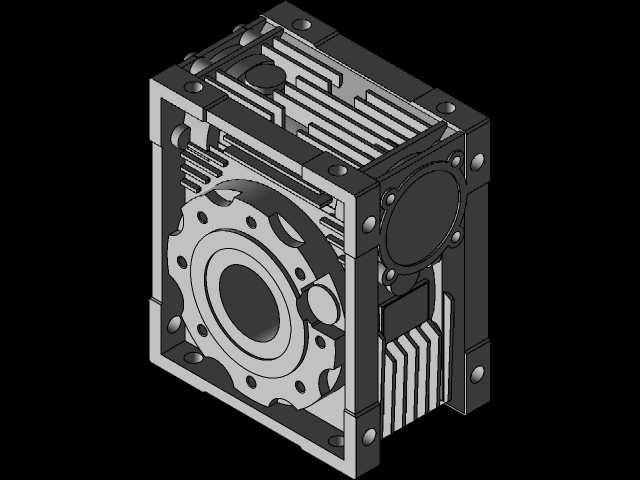

　　配置的驱动部分包含1.5kW电动机、约1400rpm输入转速以及减速比20的减速单元，输出转速适合星型卸料器低速稳定运行的要求。电机与减速机集成在侧上方，通过支架固定于阀体端部，整体重心靠近安装面，有利于减少设备振动。选型时不能只看电机功率，还要结合转子直径、有效容积、转速、物料堆积密度、充满系数和压差条件计算输送能力；对于易架桥物料，应关注上方进料口尺寸和料斗角度；对于磨蚀性较强的颗粒，需要在叶片端部、壳体内壁和密封区域预留耐磨衬板或表面处理方案。

　　结构设计的核心在于转子与壳体间隙。间隙过小，热膨胀、物料夹杂或加工同轴度误差都会引起刮擦，启动扭矩明显增大；间隙过大，则锁气能力下降，负压系统可能出现漏风、扬尘和下料不稳定。模型中长槽式阀体适合较大处理量，但转子跨度增加后对轴的挠度、端盖同轴度和轴承选型提出更高要求。工程建模时应先确定上下法兰连接边界、转子有效长度、叶轮叶片数量和端盖厚度，再布置轴承、密封、传动件与减速电机。进料口周边需要保留螺栓拆装空间，出料口下方应与螺旋输送机、溜管或振动给料设备保持足够落差。

　　安装边界方面，此类设备一般通过上部法兰承受料柱载荷，机架或平台需校核静载和动载；驱动侧应留出电机接线、检修和更换空间，端部轴承座外侧要保证拆盖距离。若用于食品、医药或化工原料场合，内腔焊缝、圆角和表面粗糙度需便于清理；若用于高温物料，则应考虑壳体热膨胀、轴承隔热和润滑耐温。三维结构中把阀体、转子、端盖、密封、减速机和电机作为完整装配表达，能够直接用于干涉检查、维护空间确认、法兰对接校核以及非标给料设备的方案评审。
