小型水下探测航行器结构设计方案

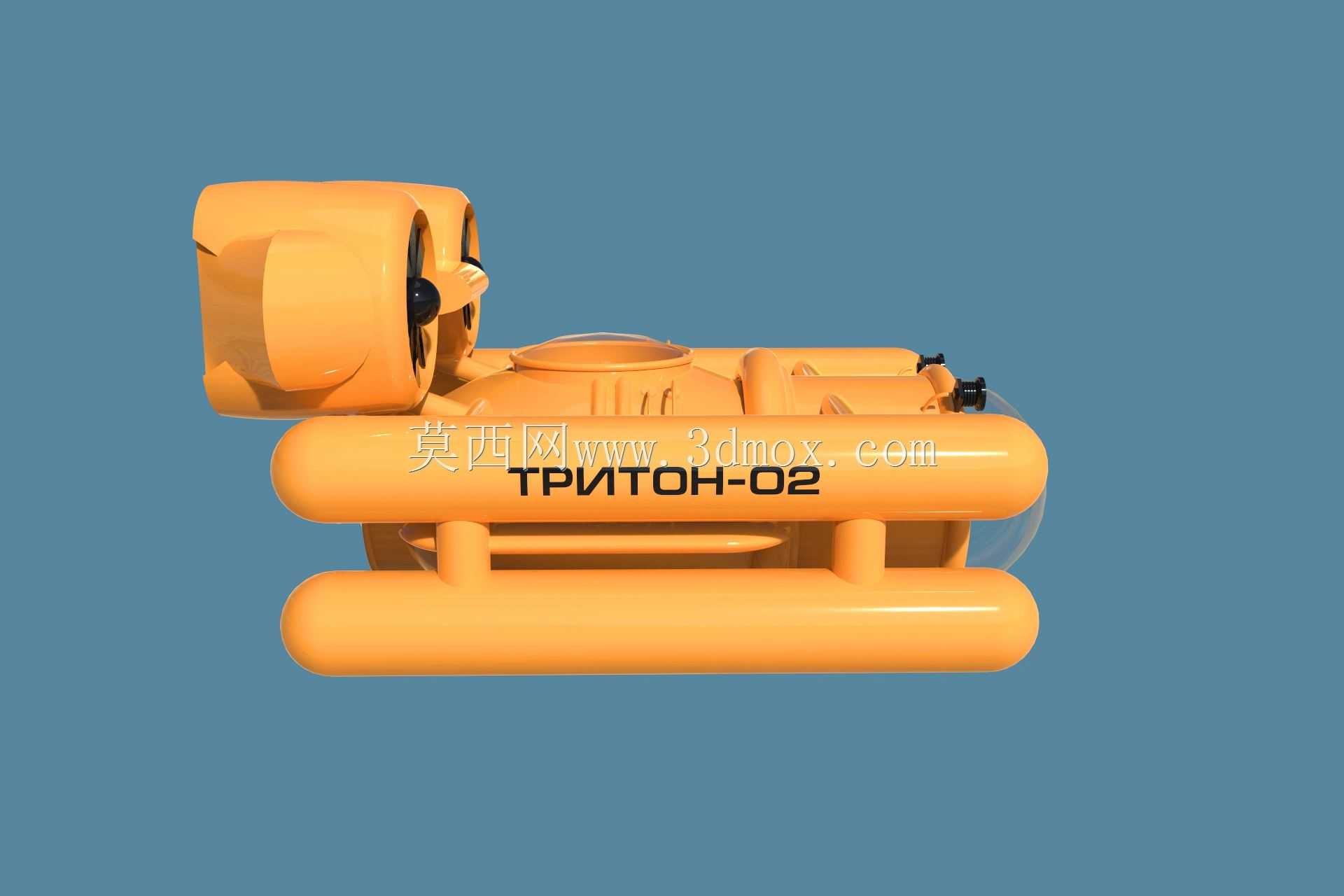

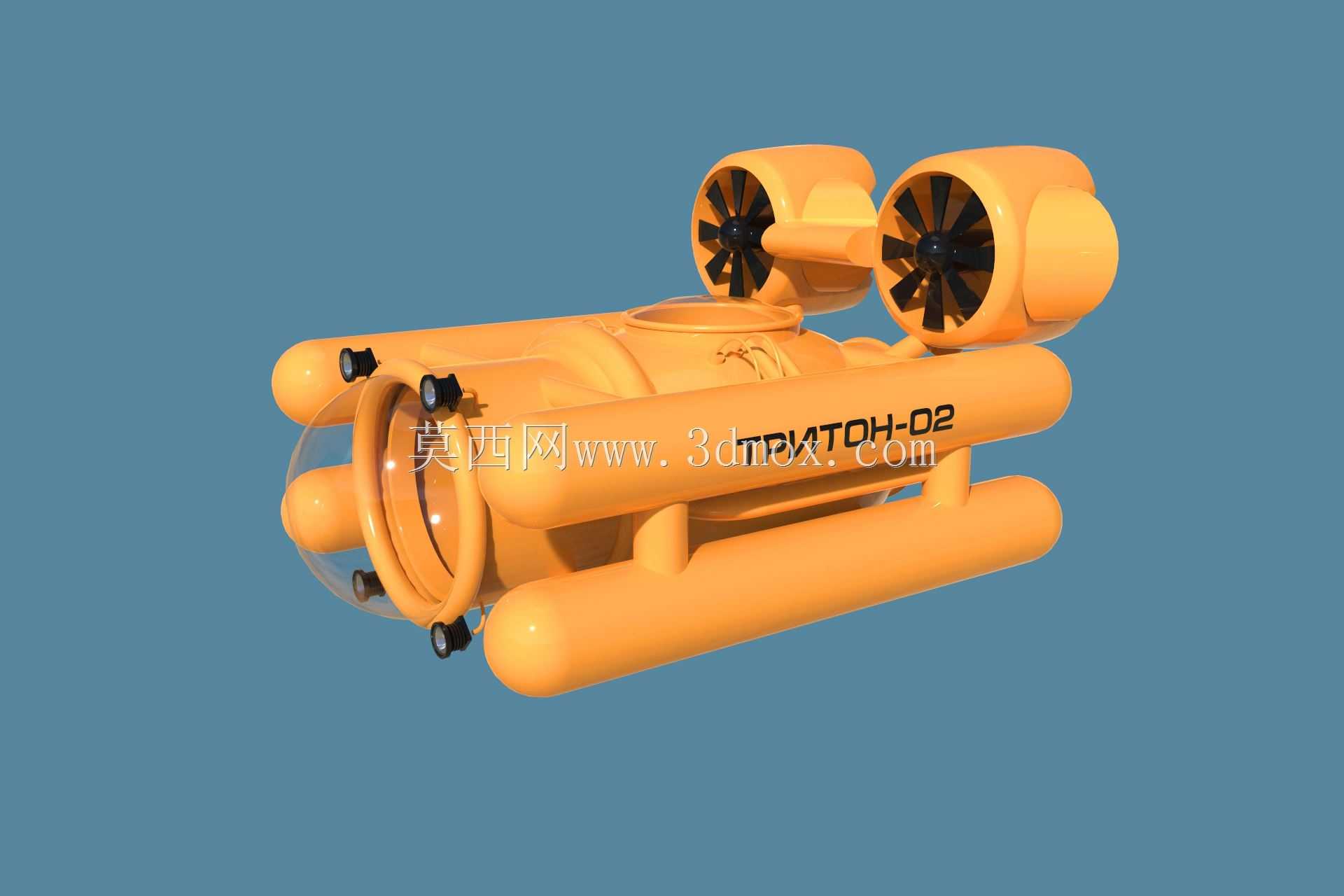

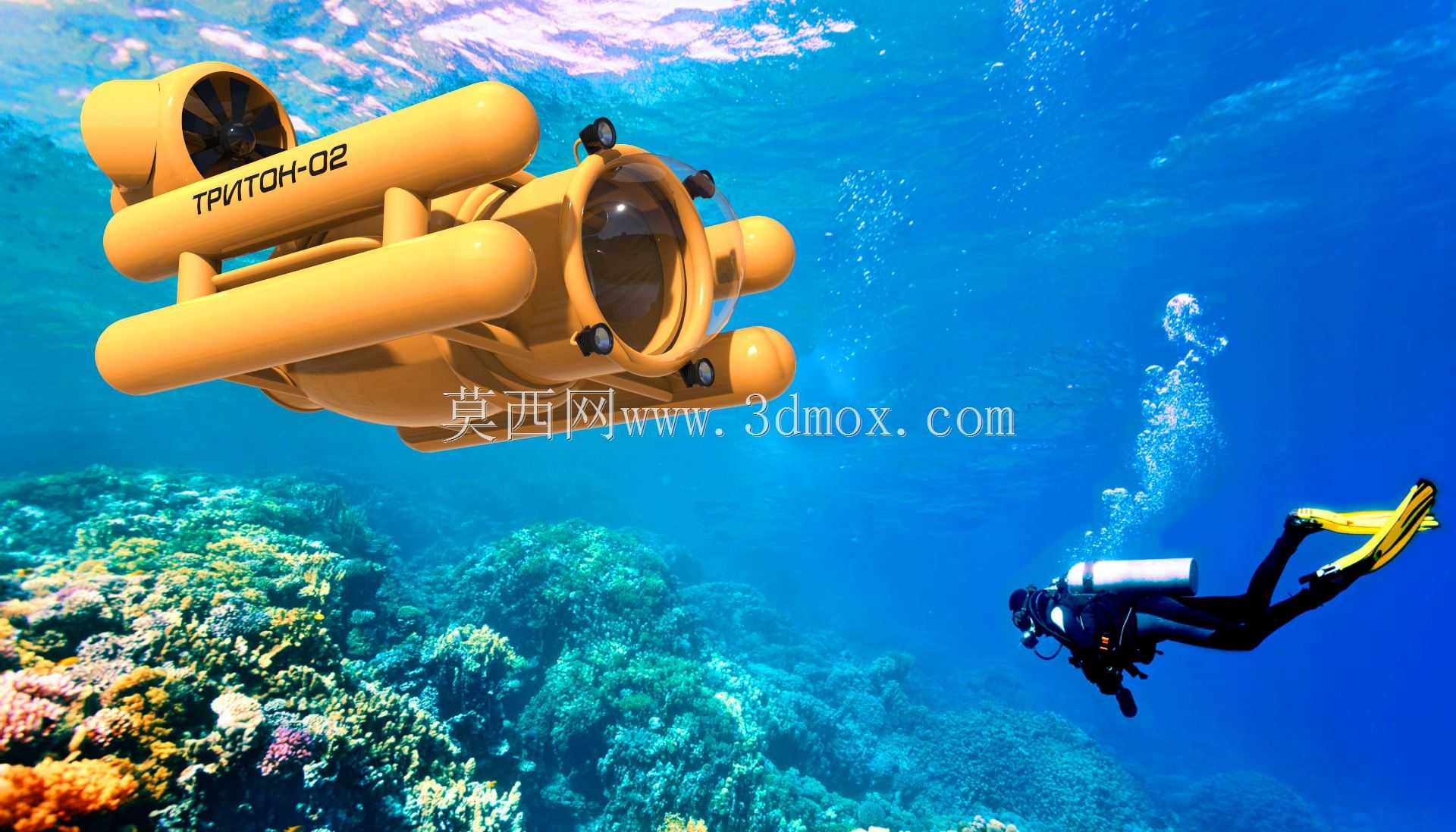

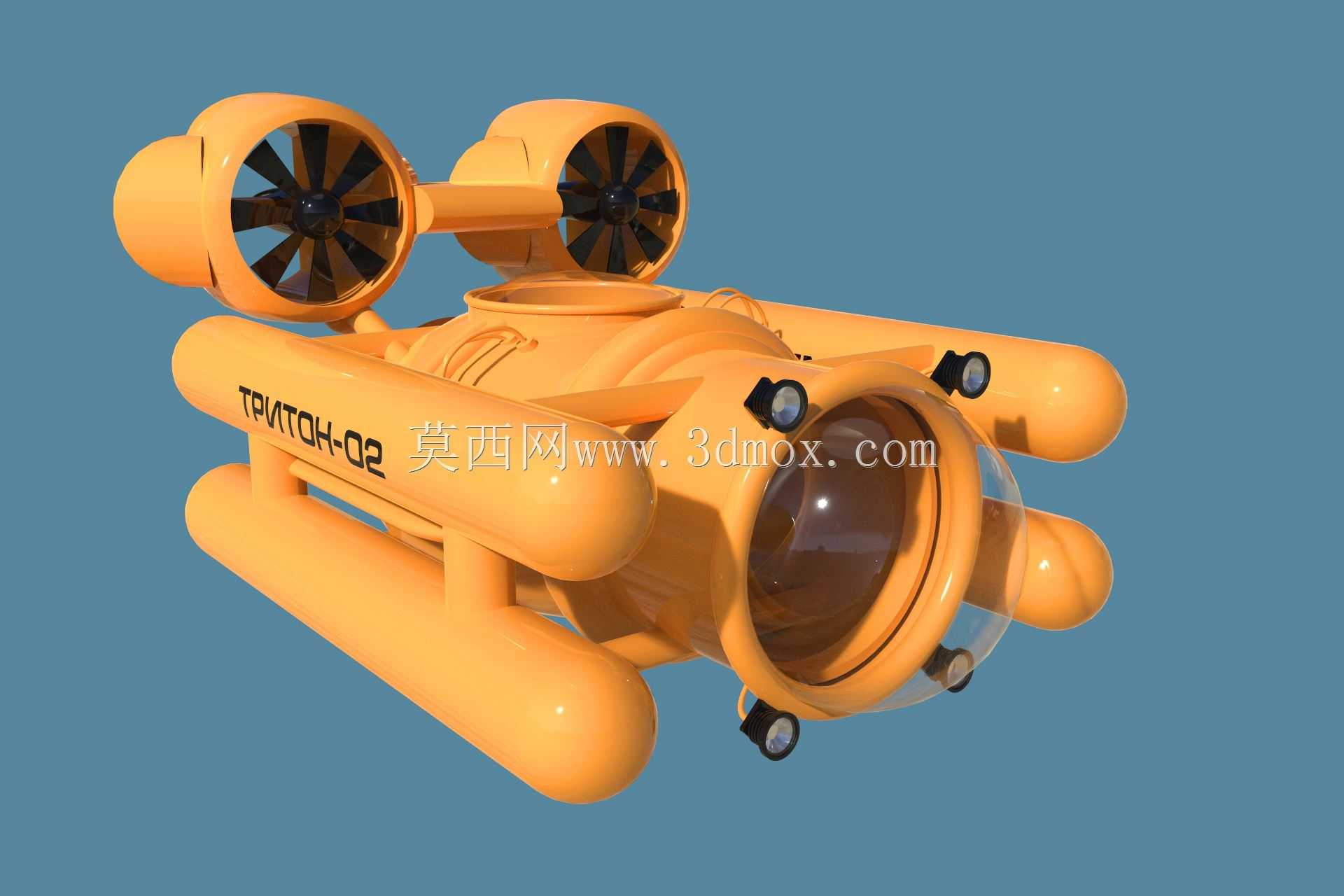

　　这款水下航行器的结构设计，核心围绕近岸浅海区域的水下观测、珊瑚礁生态普查、近海水下结构巡检这类场景展开，整体采用多浮筒拼接的框架式主体结构，区别于传统单壳体潜航器的密封舱集中布局，将浮力舱、动力舱、观测舱分模块布置在不同浮筒段内，既降低了单舱密封失效带来的整机沉底风险，也方便后续针对不同作业需求快速更换功能模块。主体框架采用高密度工程塑料一体注塑成型的浮筒作为主承力结构，浮筒内部填充低密度浮力材料，在保证整体结构刚度的同时，无需额外挂载外置浮力块，整机外形流畅度更高，水下航行时的紊流阻力更小。前端观测舱采用半球形透明耐压舱罩，透光率达到光学观测要求，舱罩与浮筒框架的连接采用径向密封圈加端面压紧的密封结构，

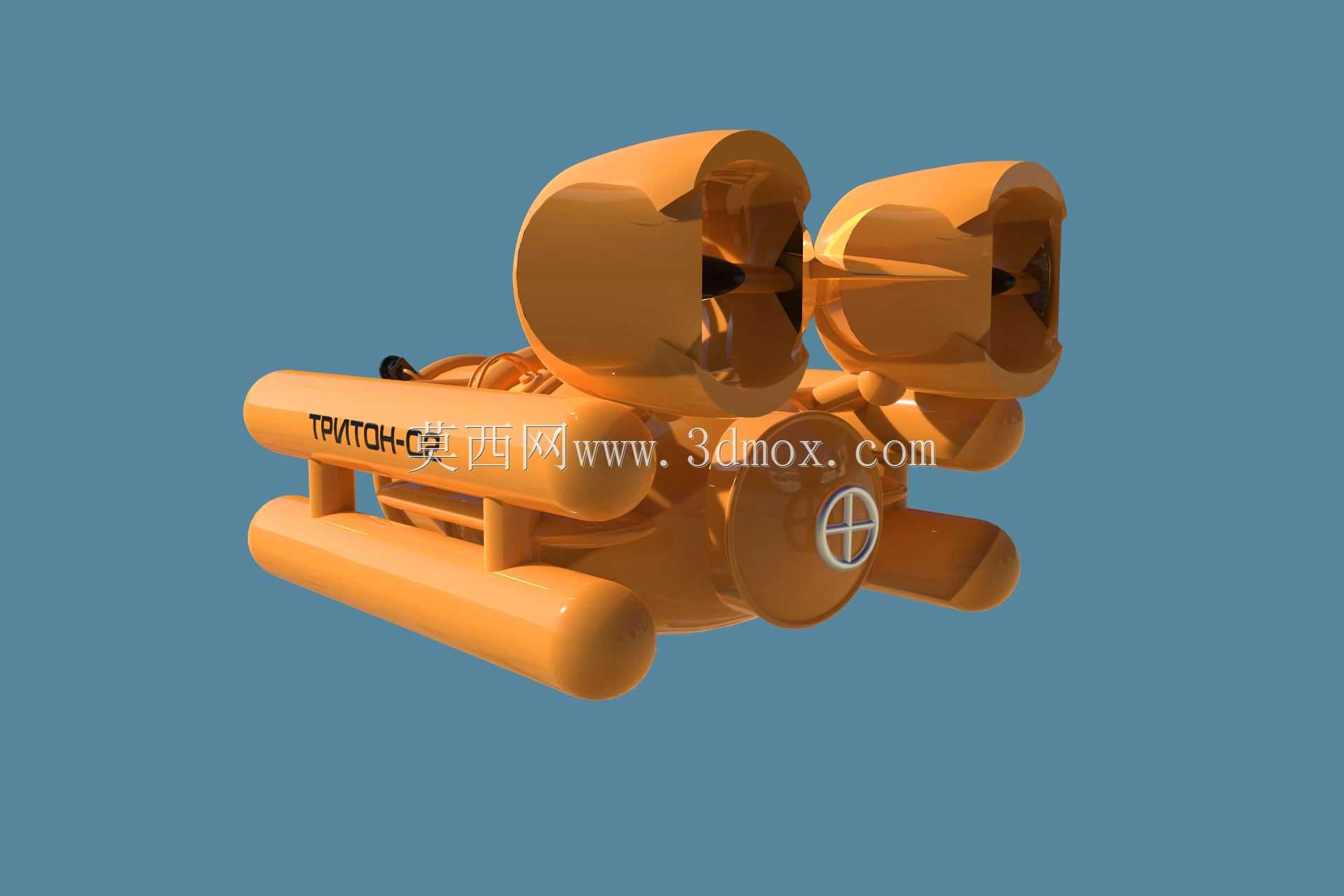

　　可满足浅海作业深度下的静水压密封要求，舱内预留了光学摄像头、补光光源、小型成像声呐的安装位，所有走线均通过框架内部的密封走线槽连通至中部控制舱，避免线缆外露被水下礁石、水生生物剐蹭损坏。动力系统采用尾部导管螺旋桨作为主推进单元，导管的设计既可以提升螺旋桨的推进效率，也能防止螺旋桨在近岸复杂水域缠绕水草、撞击礁石，在主体框架的上下、左右四个方向还预留了辅助推进器的安装接口，可根据作业需求加装侧向推进器，实现水下悬停、原地转向、横向平移这类精细化机动动作，满足水下结构近距离巡检时的位姿调整需求。整机的重心布置严格遵循水下航行器的稳性设计要求，将电池、控制电路这类重量较大的组件布置在框架下部的浮筒内，浮力中心位于整机重心的正上方，

　　保证航行器在水下失去动力时可自动回正至水平姿态，避免出现侧翻、倒扣的情况。外形尺寸上，整机长度控制在1.2米以内，宽度0.8米，高度0.6米，整体重量控制在40公斤以内，无需大型吊装设备，两名作业人员即可完成布放与回收，适配小型作业艇、近岸码头的布放条件，安装边界上，所有外置功能件均不超出主体浮筒的外轮廓范围，在靠岸、贴附水下结构作业时，浮筒本身可作为防撞缓冲结构，避免核心的观测舱、推进器直接碰撞受损。框架上预留了多组标准安装孔位，可根据不同作业场景挂载水质传感器、机械抓取臂、声呐测绘模块等扩展配件，孔位间距采用通用工业安装标准，无需额外加工转接件即可完成配件加装。航行器的浮筒之间采用快拆式连接结构，

　　拆解后可放入标准尺寸的设备运输箱，方便野外作业时的转运携带，连接部位的密封件采用标准化规格，日常维护时可快速更换，无需定制专用配件。在水动力设计上，所有浮筒的端部均采用流线型导圆处理，减少航行时的迎水阻力，尾部推进器的安装位置经过流场仿真优化，推进水流不会直接冲击主体框架造成推力损失，前端观测舱的半球形罩体与浮筒衔接处做了平滑过渡，避免水流在罩体表面形成紊流影响光学观测的清晰度。整机的耐压设计按照浅海作业深度标定，所有密封舱的壁厚均经过水压校核，在额定作业深度下不会出现舱体变形、密封失效的问题，舱体连接部位的压紧力经过计算，可在长期水压循环作用下保持稳定的密封比压，避免出现渗漏情况。电气舱与电池舱采用独立密封设计，两个舱室之间的走线采用水密接插件连接，即使单个舱室出现意外进水，也不会波及另一舱室的组件，提升整机的作业可靠性。航行器的顶部预留了吊点与浮标绳连接位，布放后可通过浮标实时标记水下位置，也可通过吊点快速完成回收，吊点的承力能力经过校核，可承受整机满配状态下的重量，不会出现布放回收过程中吊点断裂的情况。
