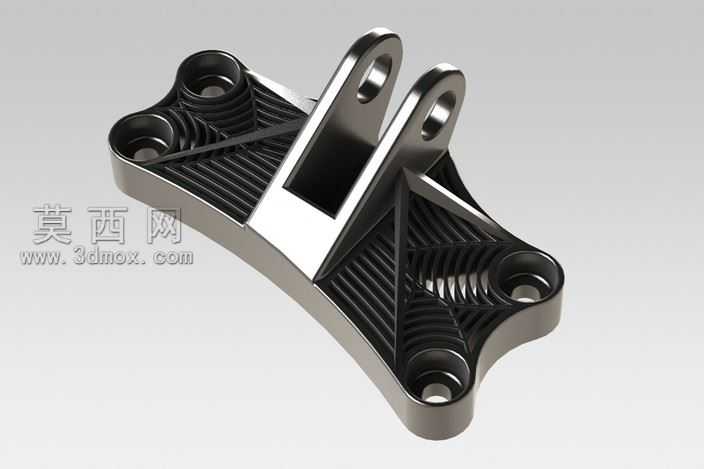

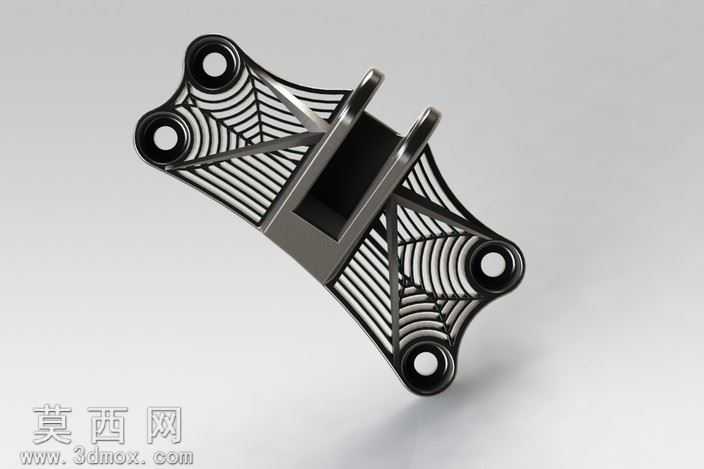

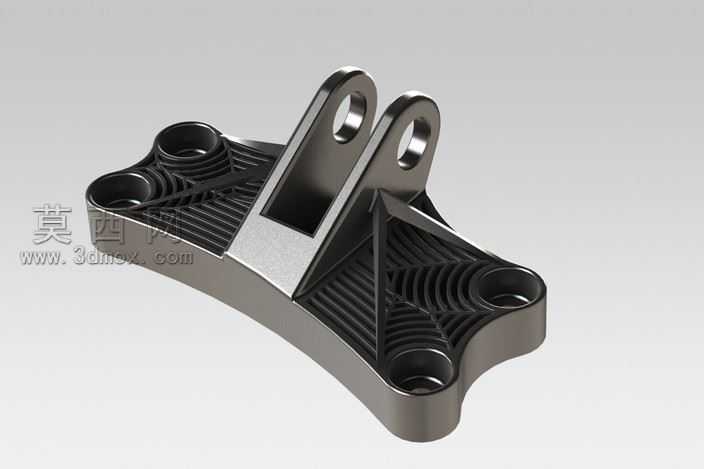

本款发动机支架采用仿生拓扑优化设计思路完成三维建模,建模阶段以发动机安装点位的载荷分布为核心依据,首先确定四个安装孔位与中部发动机连接座的基准位置,保证各安装面的同轴度、平面度公差满足装配要求。建模过程中参考蛛网的力学传力路径,在非承力区域做大面积镂空处理,将传统实心支架的冗余材料完全去除,最终实现约64%的减重幅度,整体质量仅为1.56磅,材料选用航空领域常用的钛-6Al-4V,兼顾高强度、耐腐蚀性与轻量化特性。结构设计上,四个带衬套安装位的孔位边缘做加厚翻边处理,避免安装锁紧时出现应力集中,连接各孔位与中部安装座的筋条采用渐变厚度设计,主传力路径上的筋条厚度更大,次要传力路径的筋条随载荷分布逐步收窄,同时在筋条表面排布仿蛛网的细密辅助支撑肋,既不额外增加过多重量,又能大幅提升结构的抗扭、抗弯折性能,避免支架在发动机运行的振动工况下出现共振或疲劳断裂。渲染阶段采用金属磨砂钛合金材质,还原钛合金构件的哑光金属质感,对安装孔内的衬套部分做深色金属材质区分,清晰展现各部分的结构边界,光影设置上突出筋条镂空部分的层次感,直观呈现轻量化设计的结构特征。整体设计在保证结构强度、安装精度完全满足发动机使用要求的前提下,最大化去除冗余材料,相比传统铸造支架重量大幅降低,可有效减少发动机总成的整体重量,提升燃油效率或载荷能力,仿生蛛网的结构设计也让力学传递路径更合理,应力分布更均匀,大幅提升构件的疲劳寿命,适配航空类发动机的严苛使用工况。
