港口水域作业领航交通艇结构设计

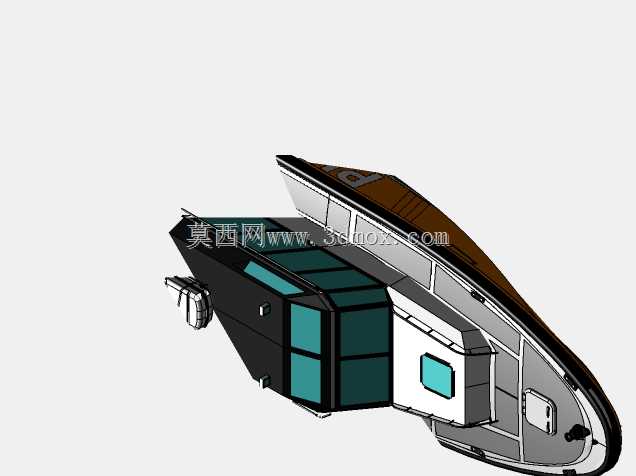

　　该领航船三维结构模型针对港口、近海水域的引航作业场景搭建，核心服务于进出港船舶的引航员接驳、港区水域临时交通调度、近岸海事巡检等实际作业需求，整体结构围绕港内作业的高频次靠泊、复杂水域机动、人员快速转运等核心工况展开设计。从功能特性来看，船体采用深V型艏部搭配宽体艉部的线型设计，艏部深V结构可有效破开港内作业时常见的尾浪、近岸涌浪，降低航行过程中的船体颠簸幅度，保障引航人员登乘时的船体稳定性；宽体艉部则预留了足够的甲板作业空间，可同时容纳6-8名作业人员及随身引航装备临时停靠，艉部甲板设置的防滑纹理结构与嵌入式系缆桩，可满足靠泊时快速系缆、人员快速上下的作业需求，避免靠泊过程中出现缆绳滑脱、人员踩滑等安全隐患。

　　上层建筑采用前置驾驶舱搭配中后置客舱的布局，驾驶舱设置全环绕通透舷窗，可覆盖360度水域视野，满足港区内高密度船舶通航环境下的瞭望需求，驾驶台内部预留了雷达、海事通讯终端、操舵系统的安装位，所有操控部件的布置均符合海事作业的人机工程要求，操作人员无需大幅移动即可完成航速调整、航向控制、通讯应答等全部操作；中后置客舱设置封闭式乘用空间，内部预留了座椅、储物格的安装位置，可在恶劣天气下为转运人员提供遮蔽空间，舱室侧壁设置的可开启舷窗可兼顾通风与紧急逃生需求。从设计思路层面，建模过程中优先考虑了港作船舶的使用强度要求，船体主结构采用横骨架式结构设计，肋骨间距按照近岸作业船舶的常规强度标准设置，

　　船体外板厚度根据不同部位的受力情况做差异化区分，艏部外板适当加厚以应对靠泊、浮冰碰撞等冲击载荷，船底结构设置连续的龙骨与肋板连接结构，保障船体在浅水区航行、坐滩临时停靠时的结构强度，避免出现底壳变形问题。外形尺寸与安装边界方面，该船总长控制在12米级，型宽3.8米，型深1.6米，设计吃水0.8米，较小的吃水深度可满足港区内浅水区、航道边缘区域的通行需求，不会因为吃水过深限制作业范围；船体上层建筑总高度（含桅杆安装位）控制在3.2米，可满足港区内跨江管线、低空桥梁的通行限高要求，桅杆采用可倒伏式结构设计，在遇到特殊限高场景时可临时放倒，进一步拓展作业适用范围。动力系统安装位设置在艉部舱室，预留了双机双桨的安装空间，

　　可匹配常规船用柴油动力机组，轴系安装角度与船体线型做了适配优化，可降低航行过程中的轴系振动，提升航行平顺性；船舷两侧设置的嵌入式护舷结构，采用橡胶护舷的安装预留槽，可在靠泊大型船舶时缓冲碰撞冲击力，避免船体外壳直接接触被引航船舶的外板造成结构损伤。管路系统的建模覆盖了压载水、消防、舱底排水等核心管路走向，压载水舱设置在船体底部两侧，可通过调整压载水量适配不同载重下的船体吃水姿态，保障不同海况下的航行稳性；舱底排水系统的吸入口布置在舱室最低位置，可及时排除舱内积水，避免积水影响船体稳性与设备安全。电气系统的走线沿船体骨架内侧预留的线槽布置，所有穿舱位置均做了密封结构预留，满足水上作业的防水密封要求，航行灯、信号灯的安装位严格按照海事规范的位置要求设置，保障夜间作业时的信号识别有效性。该模型的结构细节完整还原了港作领航船的实际构造，所有部件的连接关系、安装边界均符合船舶建造的常规工艺要求，可用于船舶结构教学、港作装备选型参考、同类型船舶改型设计的结构参照，建模过程中对易磨损、易碰撞部位的结构做了重点体现，能够直观呈现该类船舶在实际作业中的结构受力特点与功能实现逻辑。
