摩托车辐条式车轮总成结构设计

　　该车轮总成围绕两轮车辆行走支撑需求建立，主体由橡胶外胎、金属轮辋、多辐条轮毂、中心安装轴座及相关配合部位组成，适用于摩托车、电动两轮车及同类轻型代步车辆的底盘行走系统方案校核。在整车布置中，车轮承担整车承载、路面冲击缓冲、转向导向和制动力传递等任务，其结构边界直接影响前叉或后摇臂的安装空间、轮胎跳动间隙以及挡泥板、刹车盘、链轮等周边部件的布局。

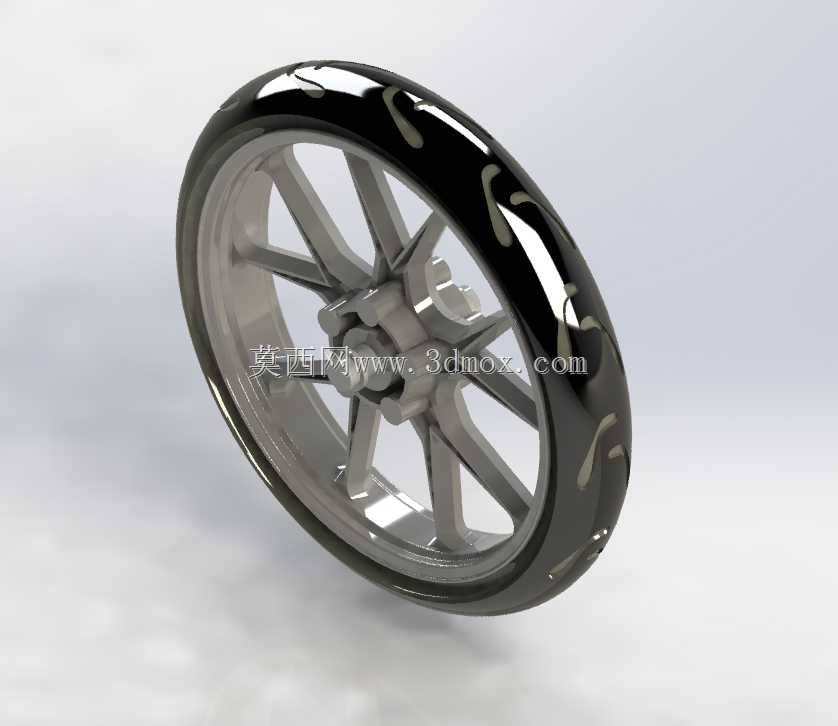

　　外胎部分采用常见的圆弧断面形态，胎面宽度、胎侧高度和轮辋直径之间保持协调关系，建模时保留了胎面花纹沟槽的起伏特征，便于在外观评审中判断轮胎抓地区域、排水槽走向以及胎侧与轮辋的包络关系。轮胎并非单纯外观件，在实际设计中需要关注充气后的外径变化、胎肩过渡、胎唇与轮辋凸缘的贴合位置。胎唇区域应与轮辋槽口形成可靠约束，避免车辆在加速、制动或侧倾工况下出现轮胎滑移。胎侧轮廓则需要与前叉管、后平叉、链条护板等部件保留足够安全间隙，尤其在悬架压缩和转向极限位置时，不能发生干涉。

　　轮辋作为轮胎与轮毂之间的承载环体，其截面形状需要兼顾刚度、重量和轮胎装拆便利性。模型中轮辋外缘与轮胎内圈相配合，内侧通过环形过渡连接辐条，整体呈封闭圆环结构。工程设计时，轮辋直径、胎圈座宽度、气门嘴避让位置以及轮缘高度都应与选定轮胎规格匹配。若用于摩托车后轮，还需在轮辋侧部预留链轮、制动盘或鼓刹安装结构的连接空间；若用于前轮，则应重点考虑碟刹盘安装面、速度传感器布置以及前叉轴孔同轴度。轮辋壁厚不宜仅按外观确定，需结合轮辐连接点的应力集中情况进行局部加强，避免在冲击载荷下出现环向变形。

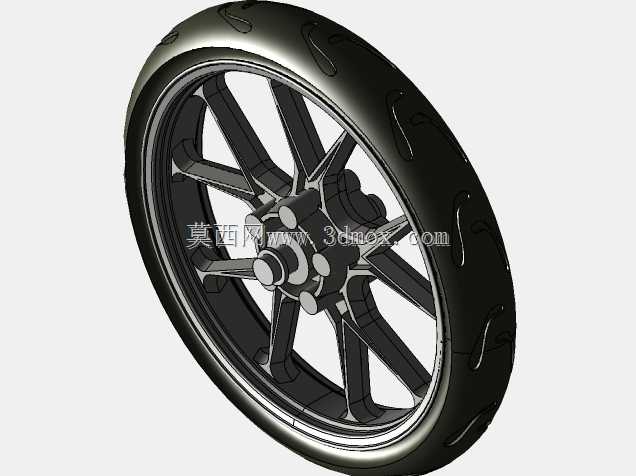

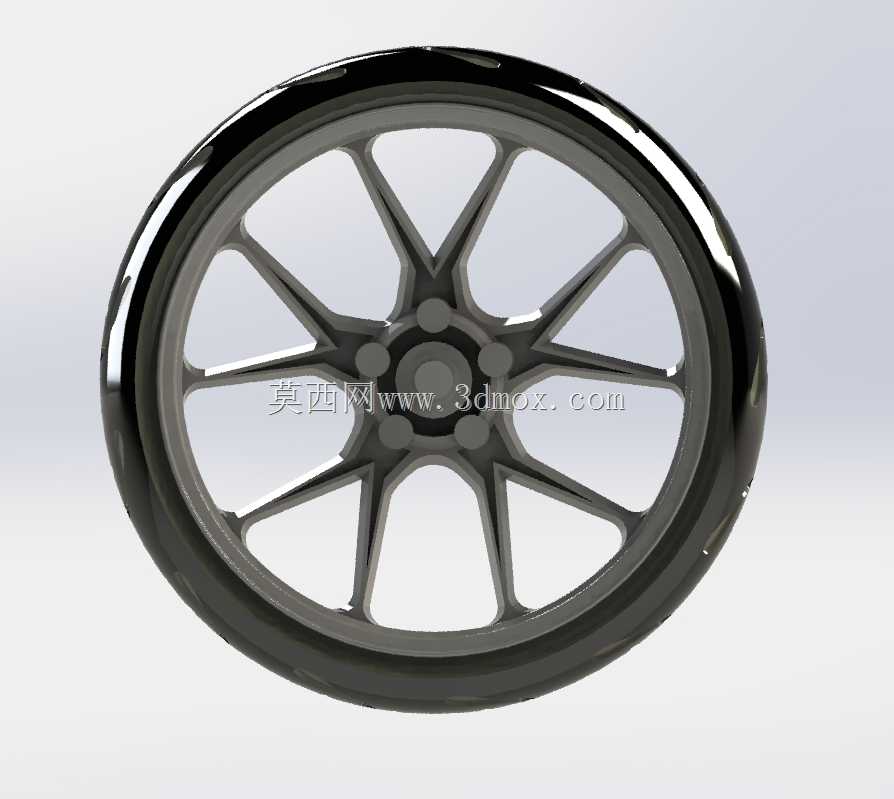

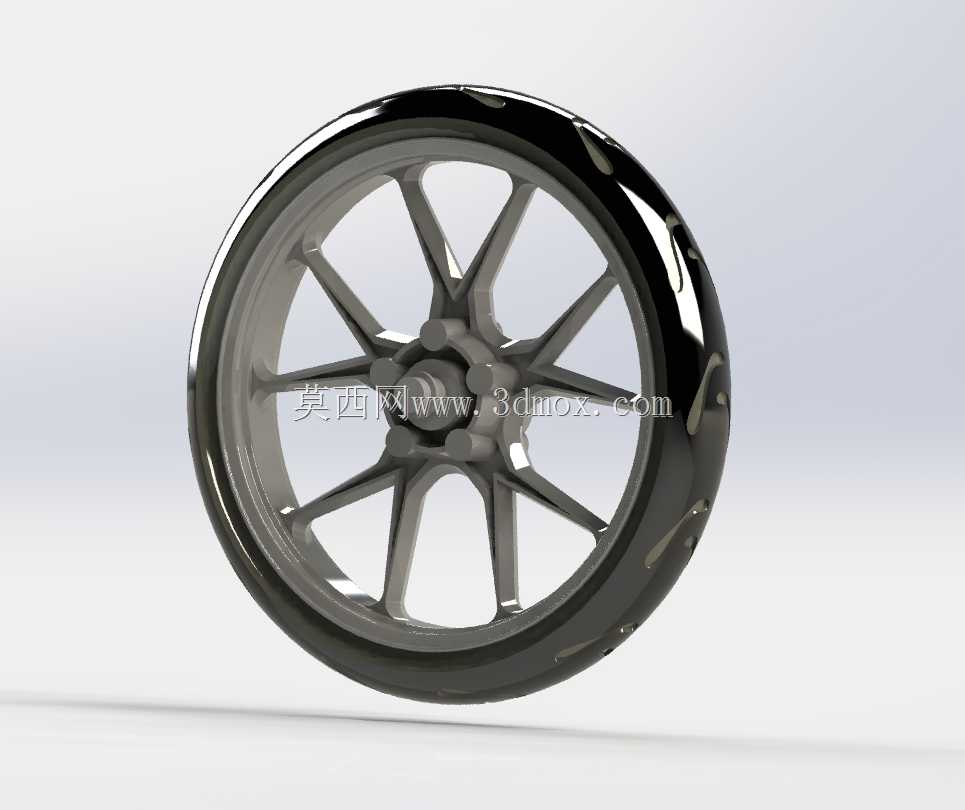

　　轮毂部分采用多辐条放射式布局，辐条从中心轴座向外延伸至轮辋内侧，形成类似星形的承力骨架。该类结构的优势在于造型开放、视觉轻量，同时能够通过辐条截面高度和宽度调整弯曲刚度与扭转刚度。模型中的辐条具有明显的立体截面，并非简单薄板拉伸，辐条根部在中心轮毂处汇聚，端部与轮辋平滑过渡，这种处理有利于降低铸造或锻造过程中的应力突变。实际开发中，辐条数量、张开角度和截面形状会影响车轮的侧向刚性与径向舒适性：辐条较粗、连接根部较宽时，车轮抗扭和抗侧偏能力更强，但重量会增加；辐条较纤细则有利于轻量化，却需要校核冲击路面下的疲劳寿命。

　　中心轮毂区域是车轮与车架或悬架连接的关键位置，内部围绕轮轴轴线设置轴承安装位、轴套配合面和端部限位结构。轮毂中心的同轴度直接关系到车轮转动平顺性，若轴承孔与轮辋旋转中心存在偏差，车辆行驶时会产生径向跳动，进而影响转向稳定性和轮胎磨损。模型中中心部位呈现多层圆柱台阶，可用于表达轴承、隔套、锁紧螺母以及轴端连接关系。进行整车装配时，轮轴直径、轴承宽度、轮毂端面与前叉脚或后摇臂端面的距离都需要明确，否则容易出现轴向窜动或夹紧不足。对于后轮结构，还应在轮毂一侧考虑缓冲块、链轮座或传动法兰的安装接口，使驱动力能够从传动系统平稳传递到轮体。

　　从安装边界看，车轮外径决定了车辆离地高度和挡泥板弧线，轮胎断面宽度决定了前叉内宽或后摇臂开档。设计初期应先锁定轮胎规格，再反向确定轮辋宽度和轮毂轴向长度。车轮装入整车后，需要检查轮胎在最大充气宽度下与叉腿、减震器、链条、刹车卡钳之间的静态间隙，同时还要模拟悬架全行程压缩、转向左右锁止以及轮胎受侧向力变形时的动态间隙。对于辐条造型较突出的车轮，还需注意辐条端部与制动卡钳、气门嘴、平衡块之间的位置关系，避免装配后维护困难。

　　该三维结构在教学和方案设计中可用于展示车轮总成的层级关系：轮胎负责接触路面并提供缓冲，轮辋负责固定胎圈并保持圆环形状，辐条负责连接中心与外环，轮毂负责传递轮轴支撑和驱动载荷。建模过程中，旋转类轮廓可通过草图回转建立基础形态，胎面花纹适合采用沿圆周阵列或包覆方式处理，多根辐条则可通过单件实体周向阵列完成，并在根部与轮辋、轮毂进行合并，以保证结构连续。对于需要进一步工程化的场景，可在现有外形基础上补充轴承孔公差、轮辋配合面、刹车盘安装孔、动平衡块位置以及材料分区，使模型从外观表达延伸到加工装配和性能校核层面。
