自行车脚踏曲柄链轮传动总成结构

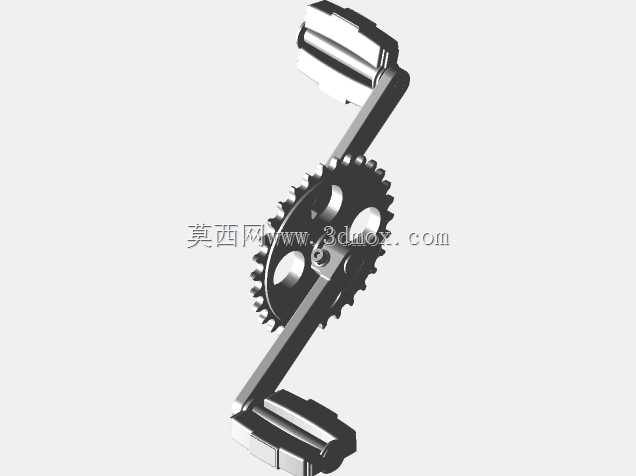

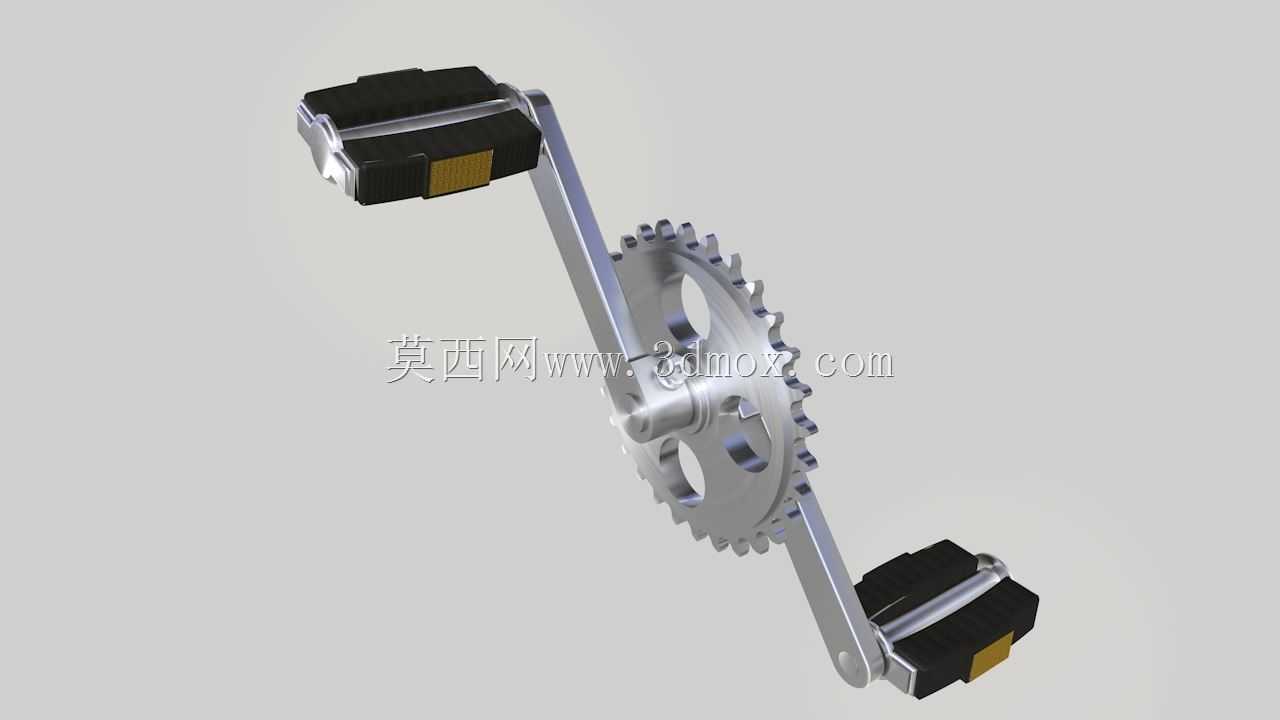

　　这套脚踏、曲柄与链轮组合件主要服务于人力两轮车的动力输入环节，常见于城市通勤车、休闲自行车、山地车及部分康复训练器械的脚踏传动机构。实际装车时，骑手通过双脚交替踩踏踏板，将腿部往复施力转化为曲柄绕中轴的旋转运动，再由前端链轮通过链条把扭矩传递至后轮飞轮，最终驱动车辆前进。模型把踏板本体、踩踏支撑面、曲柄臂、齿盘及中轴连接区域作为一个完整传动单元表达，便于在整车布置、人机校核和零部件干涉检查中直接使用。

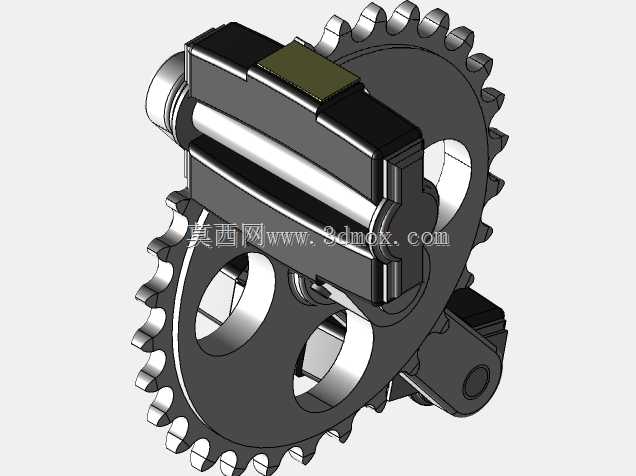

　　踏板部分采用扁平承托式外形，踩踏面设置有防滑接触区域，能够在鞋底与踏板之间形成稳定摩擦。踏板通过端部转轴与曲柄连接，工作中踏板本体可相对曲柄自由翻转，使踩踏面在曲柄旋转过程中尽量贴合脚底角度，减少踝关节额外调整。该结构在日常骑行中承担垂直载荷、侧向蹬踏载荷以及起步、爬坡时的冲击载荷，因此转轴位置需要保留足够的径向支撑宽度，踏板外轮廓也要兼顾鞋掌接触面积和转弯时的离地间隙。

　　曲柄臂是力传递的核心杆件，一端连接踏板轴，另一端连接中轴和链轮。模型中曲柄呈细长杆状，沿受力方向布置，截面形态兼顾抗弯、抗扭和减重需求。设计时不能只关注强度，还需要控制曲柄长度对骑行姿态的影响：过长会增大膝髋活动幅度，过短则降低杠杆力臂并影响踩踏连续性。曲柄与踏板连接处、曲柄与中轴连接处均属于应力集中区域，圆角过渡、端面贴合面积和锁紧空间都需要在三维结构中明确表达，避免后续装配出现轴肩干涉或工具无法操作的问题。

　　链轮位于中轴附近，齿形沿盘体外周均匀分布，用于和链条啮合。齿盘在旋转过程中不仅传递扭矩，还要保证链条节距与齿槽进入、退出过程平顺。模型保留了链轮外缘齿形、盘体镂空区域以及与曲柄连接的中心结构，能够用于检查链条包角、齿盘与车架下管间隙、前变速器安装空间以及护链罩边界。若面向单速车，齿盘位置可直接与曲柄固定；若面向变速车型，则需要在齿盘外侧预留前拨链器运动范围，并控制盘齿与链条在不同挡位下的啮合角度。

　　从整车安装边界看，中轴轴线是该总成的定位基准。左右踏板分别位于车架两侧，踩踏最外侧宽度需避开车架前管、后下叉和骑行者鞋跟运动轨迹；曲柄旋转到最低点时，踏板与地面之间应保留通过坡道、坑洼和倾斜转弯所需的安全距离；链轮外缘则要与车架链条拉条、链罩及辐条区域保持明确间隙。三维建模时，将曲柄回转圆、踏板翻转范围和链轮齿顶圆同时表达出来，可以更直观地校核骑行中脚部、链条、车架之间的动态空间。

　　在结构设计思路上，该总成强调载荷路径连续。脚底载荷先进入踏板支撑面，经踏板转轴传至曲柄端部，再沿曲柄臂汇聚到中轴，最后由链轮输出到链条。每一个连接点都涉及转动、锁紧或定位关系，因此模型中对孔位、轴向台阶、齿盘固定面和曲柄相位关系的表达十分关键。左右曲柄通常需要保持规定相位角，以保证双脚交替踩踏时动力输出稳定；链轮中心与后轮飞轮中心则构成链条传动基线，中心距、齿顶圆和链条直线段共同影响张紧与啮合噪声。

　　用于教学或方案展示时，该模型可以清晰说明人力车辆中“脚踏输入—曲柄增力—链轮输出—链条传动”的机械原理；用于产品开发时，则可继续在此基础上细化轴承、轴销、锁紧螺钉、防滑钉、链罩和车架接口等细节。整体结构并不复杂，但对人机尺寸、运动间隙、疲劳强度和装配维护性都有较高要求，是自行车传动系统中连接人体动作与车辆行进的关键部件。
