哈雷戴维森巡航摩托车整车结构数模

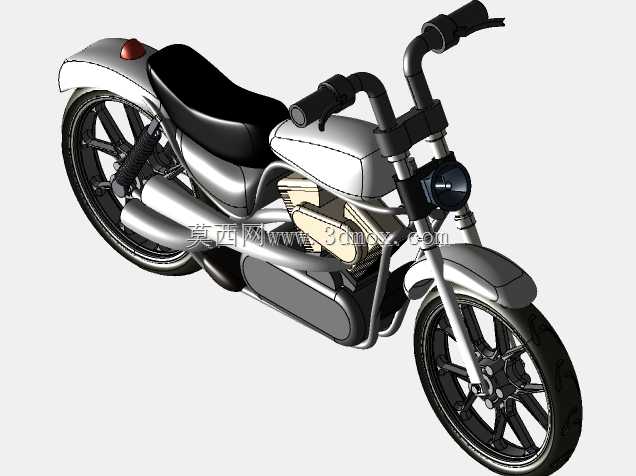

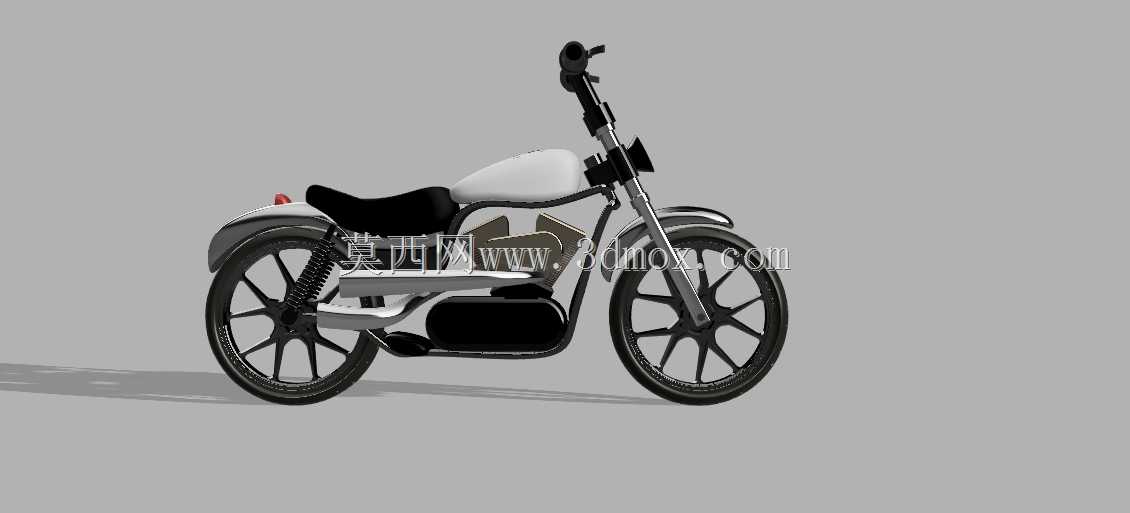

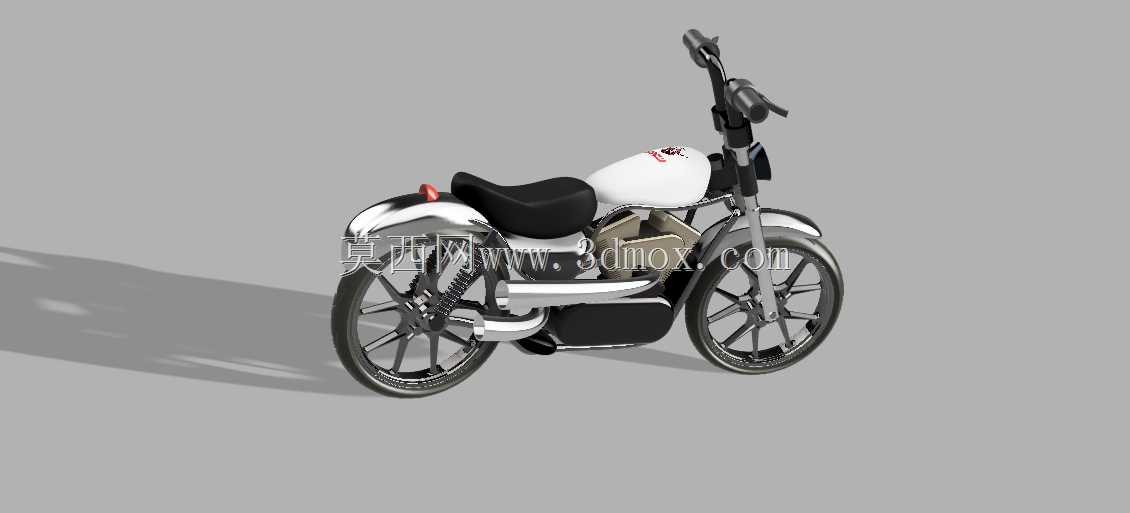

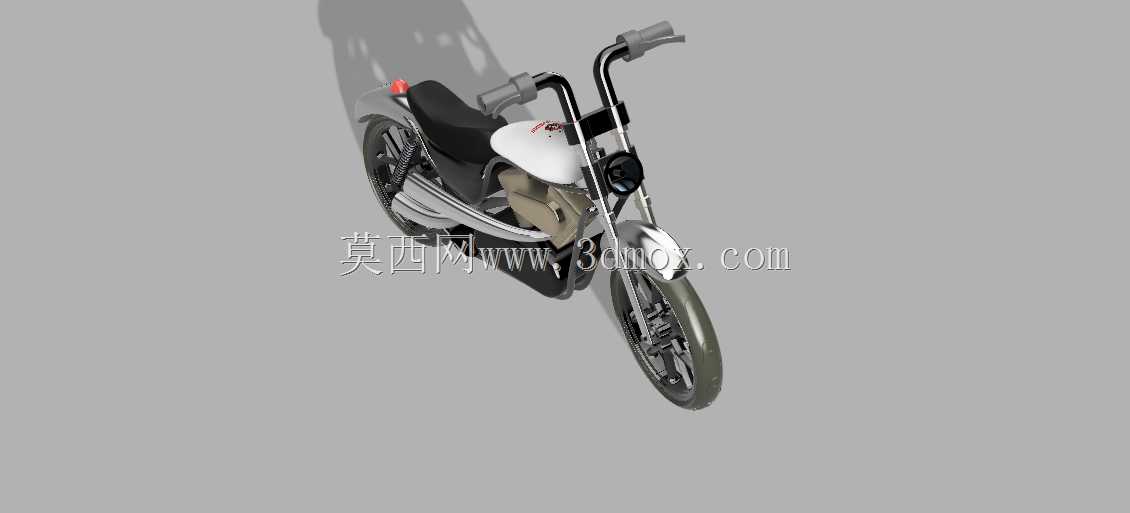

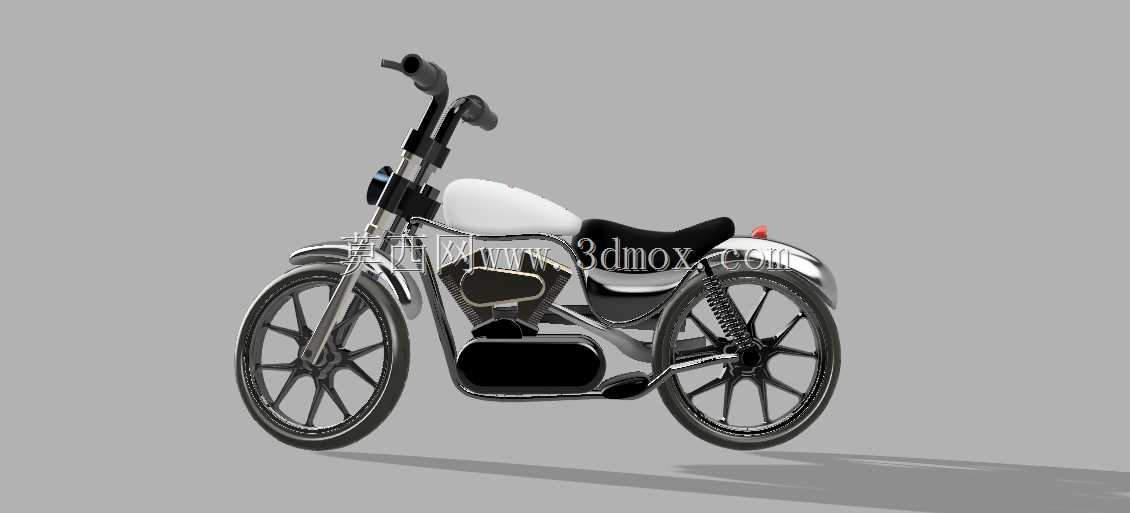

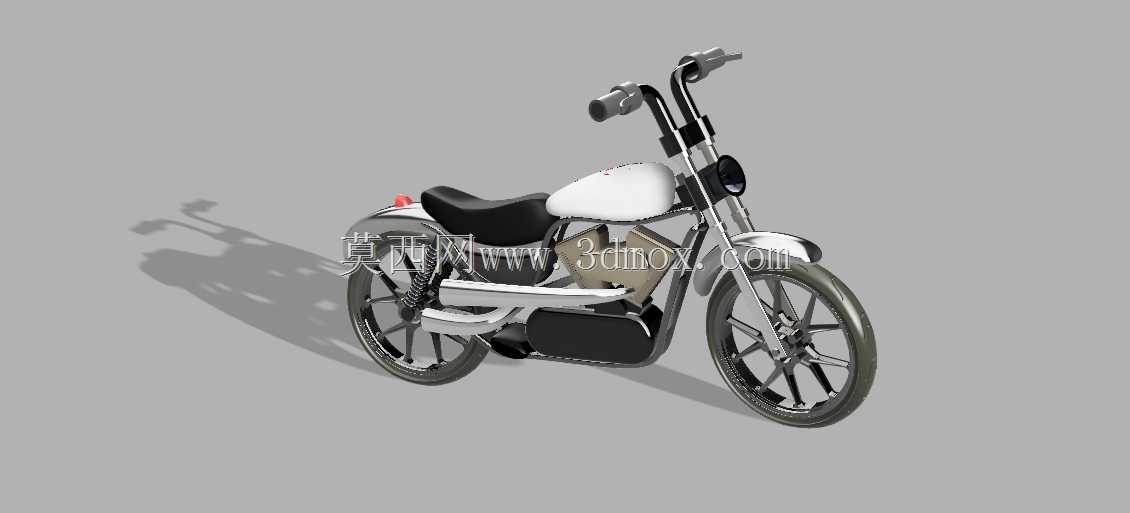

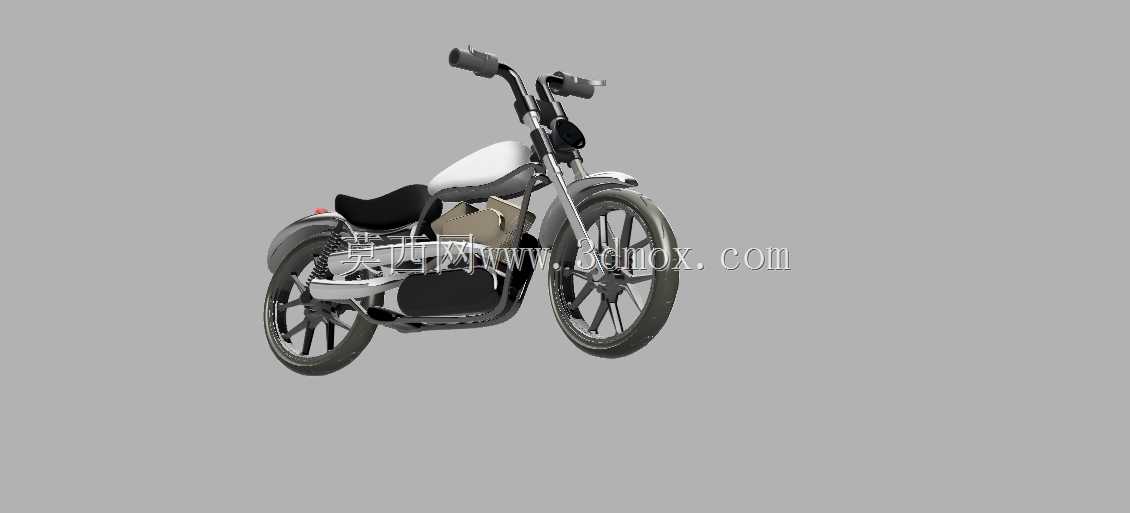

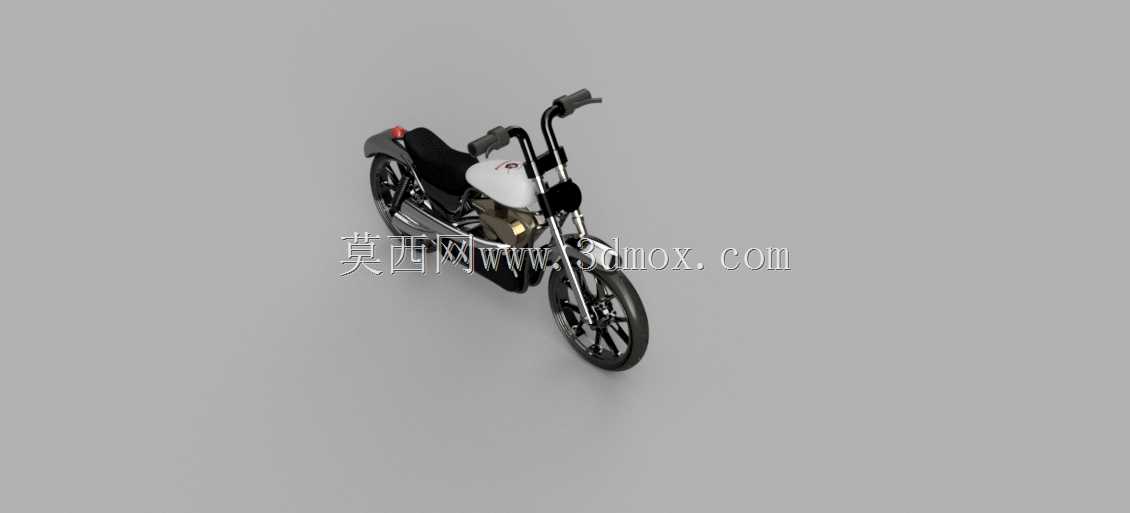

　　该三维数模围绕经典美式巡航摩托车展开，整车采用长轴距、低坐姿、高把位的布局思路，重点还原哈雷戴维森风格机车的车架姿态、车轮比例、油箱轮廓、座椅位置以及前后悬挂关系。模型在结构表达上兼顾外观评审与装配校核，适合用于摩托车概念方案比对、定制改装设计、教学演示、渲染展示以及零部件位置关系分析。

　　从实际使用场景看，这类巡航机车主要面向城市道路休闲骑行、长途公路巡航、机车文化展示和个性化改装。与街车或越野车型不同，巡航车更强调低速稳定性、骑乘舒展性和外观辨识度。数模中前叉倾角较大，前轮向前伸展，轴距相对拉长，这种布置能够在直线行驶时提供更稳定的重心轨迹；车把位置抬高，骑手躯干可以保持相对直立，手臂前伸幅度增加，长时间骑行时肩部和腰部负担更小。座椅高度较低，双脚能够轻松着地，停车等待、低速挪车和坡道起步时更易控制车辆平衡。

　　整车外形边界由车轮、前叉、车架、油箱、座垫、发动机区域、排气侧盖和后挡泥板共同决定。前轮采用大直径辐条式轮辋，轮胎宽厚，胎侧与前挡泥板之间保留足够转动间隙；后轮同样采用宽胎设计，以承担驱动载荷并增强视觉重心。建模时需要重点检查轮胎在最大转向角、悬挂压缩和侧倾状态下与前叉、挡泥板、车架管件之间的干涉关系。对于改装场景而言，轮辋直径、轮胎宽度、前叉长度和后减震高度都会直接改变整车姿态，任何一项尺寸调整都可能引起链条张紧、挡泥板间隙和转向手感变化。

　　车架部分采用双梁式视觉轮廓，车头主管向下延伸，中部围绕动力单元形成开放空间，后部通过刚性或半刚性结构连接座椅与后轴区域。油箱位于车架上方主梁之间，外形呈狭长水滴状，前部靠近转向立管，后部收窄并与座垫衔接。该位置不仅决定燃油储存空间，也影响骑手膝盖夹持区域和整车视觉中心。座垫采用单座或薄型双人座造型，前缘窄、后部宽，能够在低速操控时减少腿部干涉，同时在巡航状态下提供足够支撑。

　　动力与传动区域在模型中以块状壳体和侧盖形式表现，位于车架下方、两轮之间，是整车质量集中区。工程设计中，该区域需要与车架吊挂点、前排气路径、后传动链条或皮带、地面离地间隙共同协调。巡航车通常将发动机布置得较低，使整车重心下降，有利于直线稳定；但过低的壳体边界会影响压弯倾角和通过障碍能力，因此底壳、排气管和侧盖需要形成明确的最小离地轮廓。数模可用于检查发动机壳体与车架管、线束、燃油管、排气支管以及后摇臂之间的装配空间，也可作为后续细化动力总成外观的基础。

　　转向系统由车把、立管、前叉和前轮组成。高把设计使转向输入更偏向轻松巡航，而非激烈绕桩；前叉后倾角增大后，车辆直线保持能力增强，但低速转向灵活性会相应降低。模型中车把、后视镜安装位、仪表区域和头灯位置形成完整前部人机界面，设计者可据此评估骑手手部位置、视线遮挡、线束走向以及操纵件布置。头灯位于前叉上方靠前位置，兼顾照明照射范围与前脸识别度；前后转向灯、尾灯和牌照安装区域虽然在外观模型中表现较简化，但在整车工程化时需要依据法规尺寸、照射角度和振动耐久要求进一步细化。

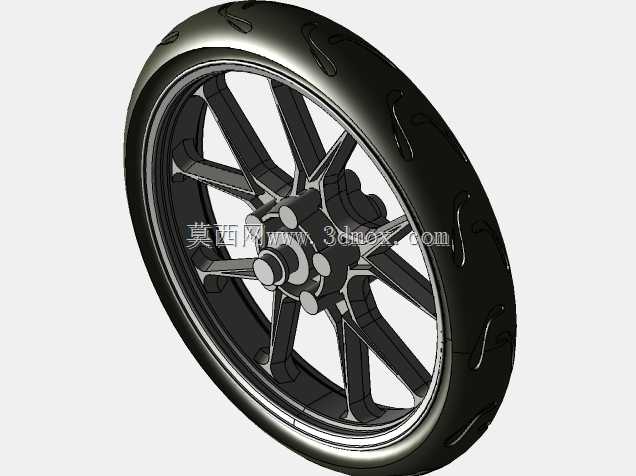

　　行走系统方面，前后车轮均包含轮胎、轮辋、辐条、轮毂和轴部结构。轮胎外轮廓决定车辆与地面的接触边界，轮辋内部空间则需要容纳制动盘、卡钳、轮毂轴承和速度传感器等部件。前制动盘与卡钳的相对位置应在前叉下部预留安装面，后制动与链轮、皮带轮或轮毂轴的关系也需要在装配层级中保持同轴。对于三维建模人员而言，车轮不是单纯外观件，它涉及旋转中心、轮胎包络、制动包络、悬挂行程和转向极限等多个动态边界，若只按静态图片建模，后续很容易在轮叉间隙或链条对齐上出现问题。

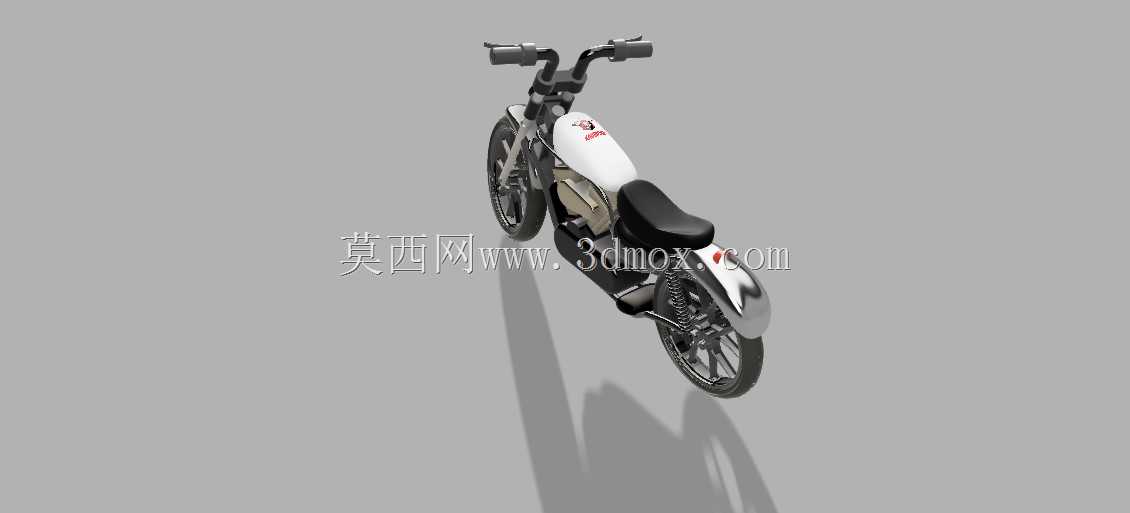

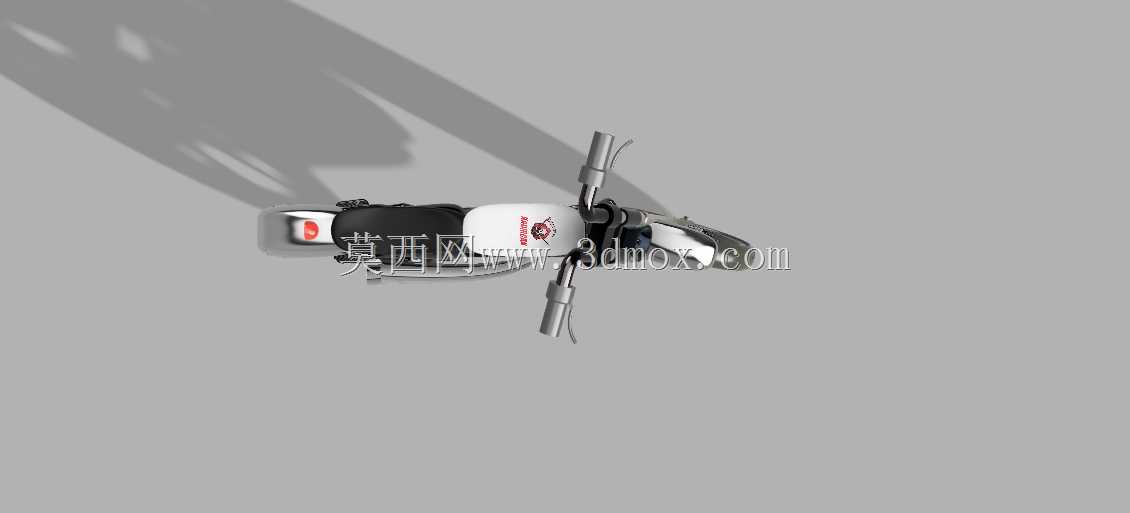

　　覆盖件设计遵循简洁裸露的巡航车思路，油箱、侧盖、前后挡泥板和座椅构成主要外观面，机械结构大量外露。这种风格要求管件走线、壳体分模线、螺栓布置和表面过渡更加讲究，因为用户视线会直接落在车架、发动机和排气区域。模型中黑白配色强化了油箱、发动机侧盖和座椅之间的对比，白色油箱形成上部视觉焦点，黑色座椅与下部机械区域压低重心，银色前叉和轮辐则增加金属层次。若用于渲染或定制方案，可在不改动车架硬点的前提下替换油箱造型、座垫皮纹、排气形式、车把高度和挡泥板长度。

　　安装边界上，整车数模可作为摩托车总布置校核的参考骨架：前轮中心至后轮中心构成轴距基准，转向立管角度决定前叉轨迹，脚踏位置决定骑手腿部三角，座垫面与手把、脚钉形成人机三点关系。进行改装设计时，应先锁定轮轴、车头管、发动机吊挂点和后减震安装点，再调整外观件；若直接改变车轮直径或前叉长度，需要同步复核头灯高度、挡泥板间隙、支架角度和支撑脚停放姿态。通过该模型，结构设计人员能够较直观地理解巡航摩托车在姿态、空间、人机和装配之间的权衡方式。
