七辐式汽车转向工况轮圈结构设计

　　轮圈作为汽车行走系统的核心承载部件，直接关联整车行驶过程中的载荷传递、转向响应与动态稳定性，日常行驶中需要同时承受垂直载荷、纵向驱动力制动力、转向侧向力的复合作用，尤其在弯道行驶工况下，轮圈局部应力集中区域的形变控制直接决定行驶安全边界。这款七辐式轮圈的设计，首先从安装匹配边界入手，中心定位孔采用星形花键配合结构，可与对应规格的轮毂轴承单元直接适配，安装孔位的节圆直径严格匹配对应车型的转向节安装尺寸，轮辋部分的宽度、胎圈座直径、气门嘴开孔位置均符合常规乘用车辆的轮胎装配标准，无需额外修改即可适配对应扁平比的民用子午线轮胎，轮缘的凸起高度满足轮胎脱圈阻力的强制要求，避免极限转向工况下轮胎与轮圈发生滑脱。

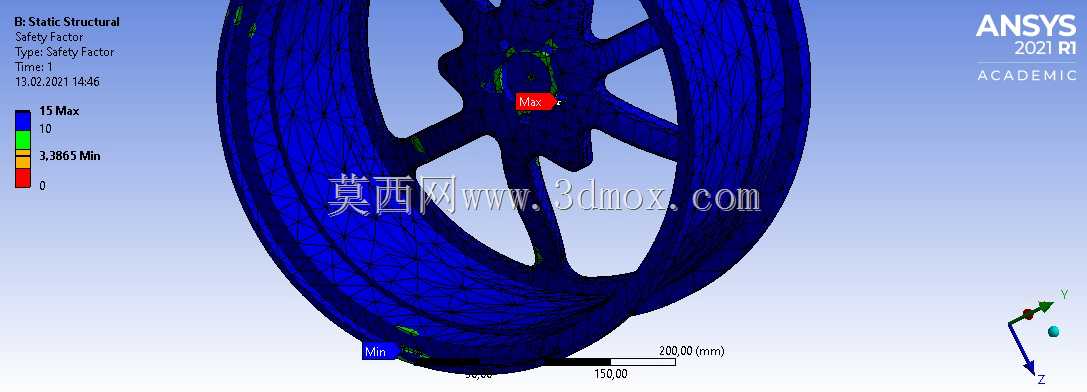

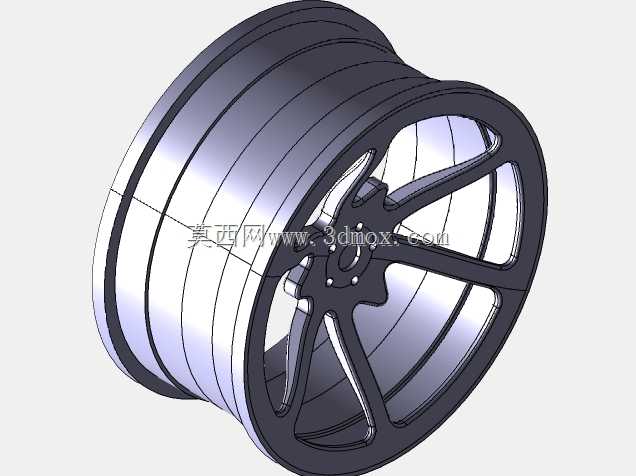

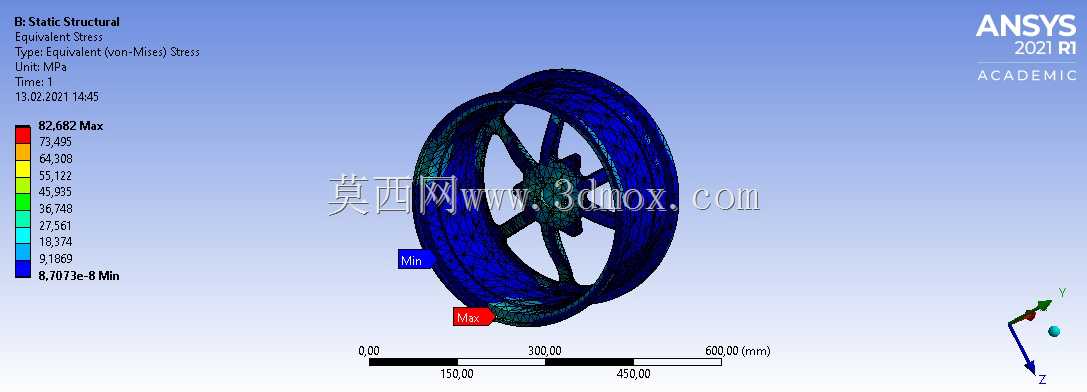

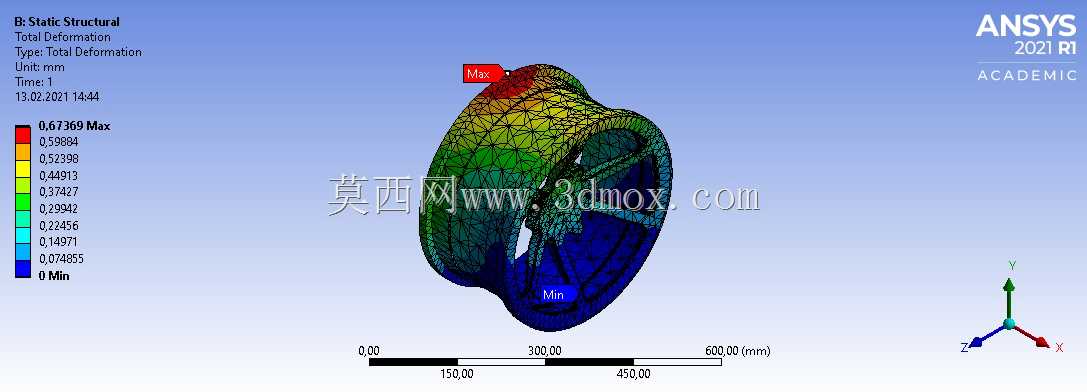

　　结构设计层面，七根等距分布的辐条采用变截面过渡设计，辐条与轮辋连接的根部做了大圆弧倒角处理，从根源上降低应力集中系数，辐条靠近中心安装座的位置厚度逐步增加，将轮辋传递来的地面载荷均匀分散到中心安装面，避免局部应力超过材料屈服极限。在转向工况的受力分析中，侧向力会使轮圈靠近弯道内侧的轮缘承受更大的压缩载荷，外侧辐条承受拉伸载荷，这款轮圈的辐条排布角度经过优化，在常用转向角度区间内，总有至少两根辐条处于主受力方向，将局部载荷快速分散到整个轮圈结构，减少单根辐条的载荷峰值。

　　从实际应用场景来看，这类轮圈可适配紧凑型乘用车辆的日常行驶需求，兼顾城市铺装路面行驶的刚性需求与非铺装路面的抗冲击性能，轮辋内部的预留空间可以容纳对应规格的制动盘与制动卡钳，不会在转向过程中发生运动干涉，轮圈的偏距设置符合对应车型的轮距设计要求，不会改变原厂的转向几何参数，避免转向过程中出现轮胎偏磨、转向回正力异常的问题。设计过程中针对转弯工况的受力特性做了针对性的结构优化，在保证整体结构强度满足动态载荷要求的前提下，尽可能削减非受力区域的材料厚度，控制轮圈整体重量，降低非簧载质量，提升悬架系统的响应速度，改善整车的行驶平顺性与操控表现。

　　细节处理上，轮圈的所有外露棱边都做了圆角过渡，避免应力集中的同时也减少了装配过程中的磕碰损伤风险，中心安装面的平面度公差控制在合理范围内，保证轮圈安装后与轮毂轴承的贴合紧密，不会出现高速行驶时的车轮抖动问题，胎圈座的表面粗糙度满足轮胎密封要求，充气后不会出现慢漏气的情况，气门嘴开孔位置避开辐条受力区域，不会对整体结构强度造成削弱。
