NAS1104标准1/4规格飞机螺栓三维设计

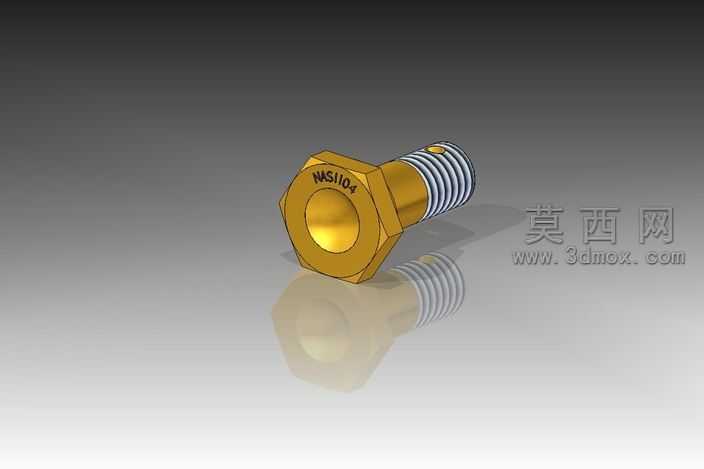

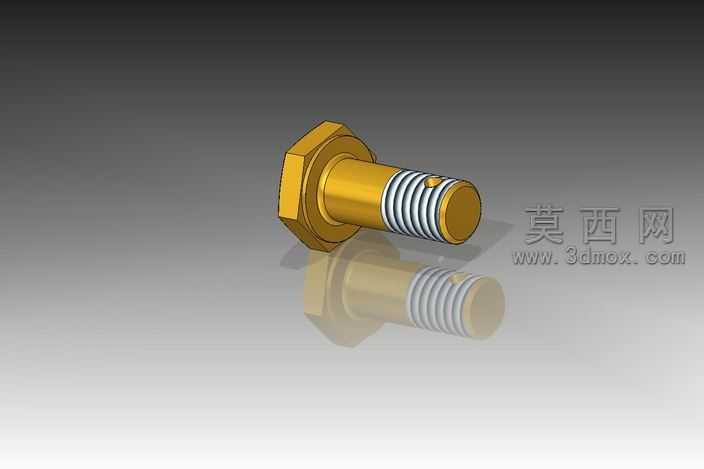

本作品为NAS1104标准下典型1/4规格飞机螺栓的三维参数化建模成果，建模过程严格遵循航空紧固件的尺寸规范与结构要求，完整还原该款螺栓的全部细节特征。建模阶段首先以螺栓的公称尺寸、螺纹参数为基础，先绘制六角头部的截面轮廓，通过拉伸特征生成带倒角的六角头基体，重点还原六角头顶面刻印的NAS1104标识细节，采用包覆特征实现标识的凹陷效果，保证标识的字体比例、刻印深度与实物一致。针对螺栓头部的中心内凹孔结构，通过旋转切除特征完成内孔的锥面与直段过渡，精准还原该款螺栓的减重与安装定位结构。螺杆部分先绘制光杆段与螺纹段的分界轮廓，光杆段严格匹配1/4规格的直径公差要求，螺纹段采用螺旋线扫描切除的方式生成标准三角螺纹，精准还原螺纹的牙型角、螺距与牙顶间隙，同时对螺纹收尾段做自然过渡处理，避免出现生硬的几何边界，还原真实螺纹加工的收尾形态。螺栓杆部靠近头部位置的径向通孔结构，通过拉伸切除完成孔位定位，同时对孔口做倒角处理，匹配实际零件的加工工艺要求。材质与渲染阶段，为螺栓整体赋予航空常用的镀镉钢材材质，调整金属材质的粗糙度、反射率参数，模拟镀镉层略带暖调的金属光泽，在六角头的棱边位置添加细微的倒角高光效果，还原金属零件加工后的棱边质感。场景搭建采用渐变灰色背景，添加地面反射效果，通过三点布光方案突出螺栓的结构轮廓：主光源从侧上方打亮六角头与螺杆的主体结构，辅光源弱化暗部阴影，轮廓光勾勒螺栓边缘提升立体感，最终渲染效果清晰呈现螺栓的全部结构细节，可直接用于航空装配模拟、紧固件选型展示、教学演示等场景。建模过程中对所有特征做参数化关联，修改基础参数即可快速生成同系列不同规格的螺栓模型，具备良好的可编辑性与复用性，结构上完全匹配航空领域对该类紧固件的强度、安装尺寸要求，还原了该款空心六角头螺栓兼具减重、穿丝防松功能的结构特点。
