Y型斜置截止式手动调节阀结构

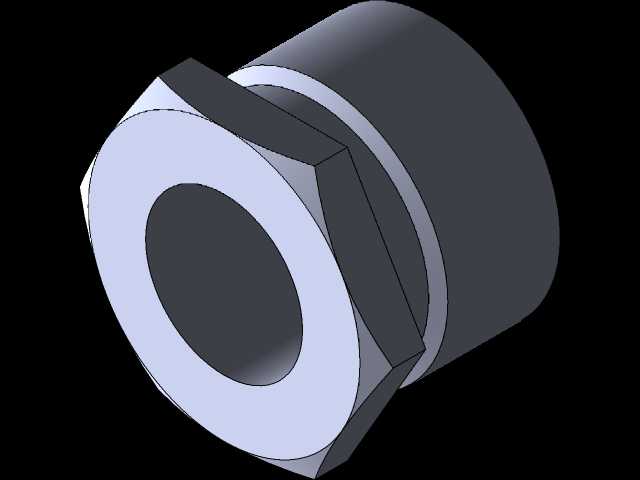

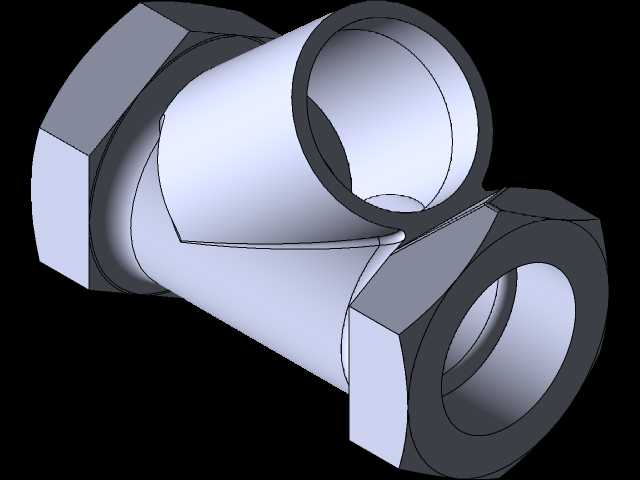

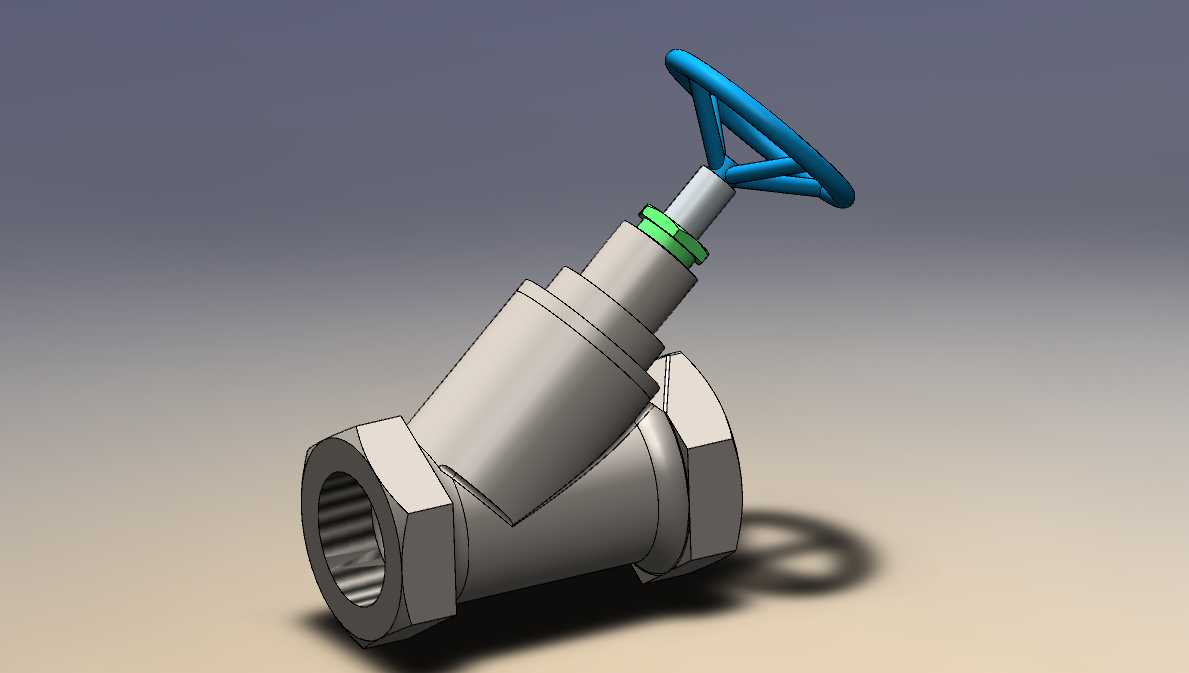

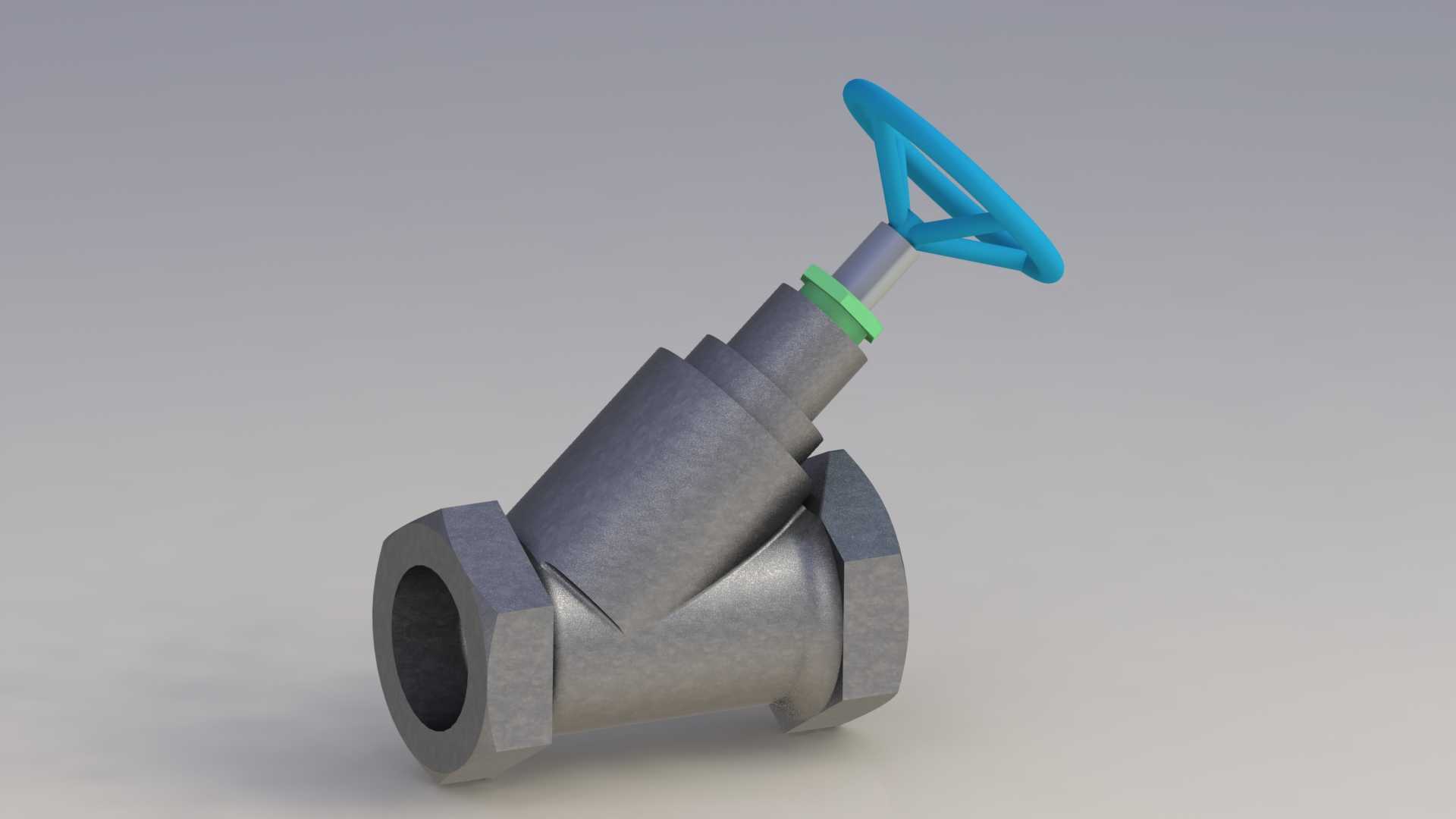

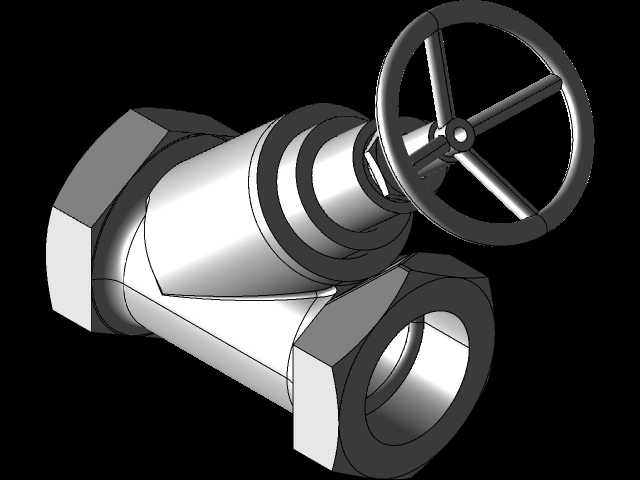

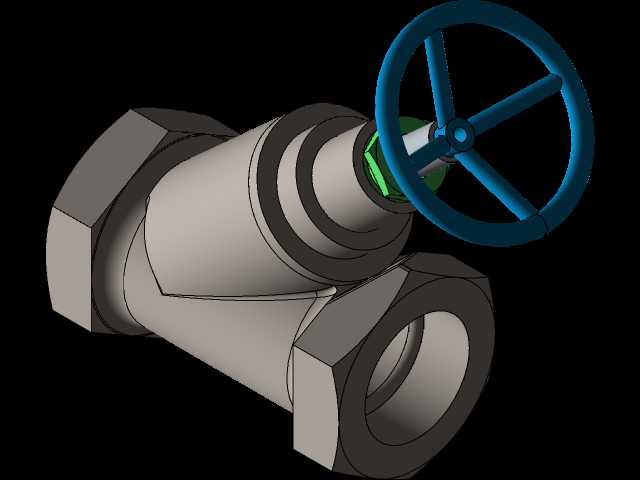

　　该阀门结构采用斜置Y型流道布局，阀体两端设置内螺纹连接接口，接口外侧加工六角拧装面，可直接使用管钳完成与同规格管路的对接安装，无需额外焊接法兰，适配中小管径水暖、工业循环水、低压流体输送管路的通断与流量调节场景。手轮采用三辐条镂空式蓝色结构，通过阀杆顶部的扁方卡位与阀杆形成周向固定，转动手轮即可带动阀杆沿轴向升降，阀杆中段设置绿色限位密封环，既作为阀杆升降行程的限位标识，也可阻挡外界粉尘进入阀体内部的传动腔。阀体整体为铸造成型的斜三通结构，主流道沿水平方向贯通，阀腔沿与流道呈45度夹角的方向斜向上延伸，这种Y型布局相比直角式截止阀，流体流经阀腔时的转向角度更小，流阻损失更低，在全开状态下介质流通顺畅，不易在阀腔底部形成介质淤积。

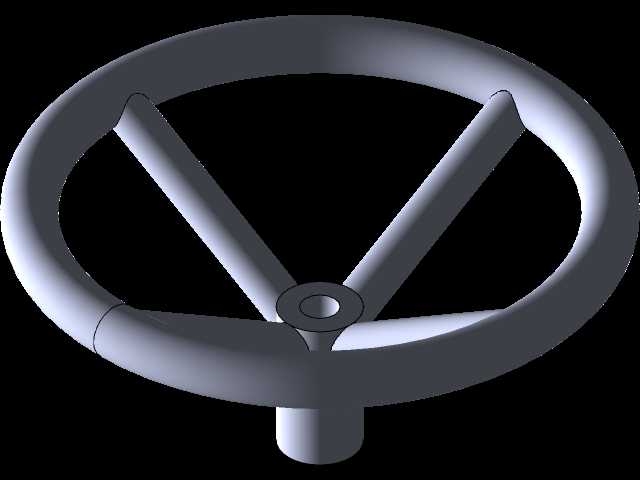

　　从建模结构来看，阀体两端的内螺纹孔深度预留了足够的啮合长度，六角拧装面的对边尺寸符合常规管螺纹管件的装夹标准，现场安装时不需要定制特殊工装；阀杆与阀体的配合段设置多级密封台阶，可在阀杆升降过程中始终保持密封面贴合，避免介质沿阀杆向外渗漏。手轮的轮缘做了圆弧过渡处理，操作人员手动旋拧时不会出现锐边硌手的问题，三辐条的镂空设计在保证手轮整体扭转强度的前提下，减少了铸件的材料用量，同时转动时操作人员可穿过辐条间隙观察阀杆的伸出长度，直观判断阀门的当前开度。这类斜置截止阀常应用在供暖系统的支路调节、给排水管路的检修关断、小型化工装置的低压流体控制场景中，安装时需保证阀体流向标识与介质流动方向一致，阀杆斜向上的布置方向也预留了足够的操作空间，

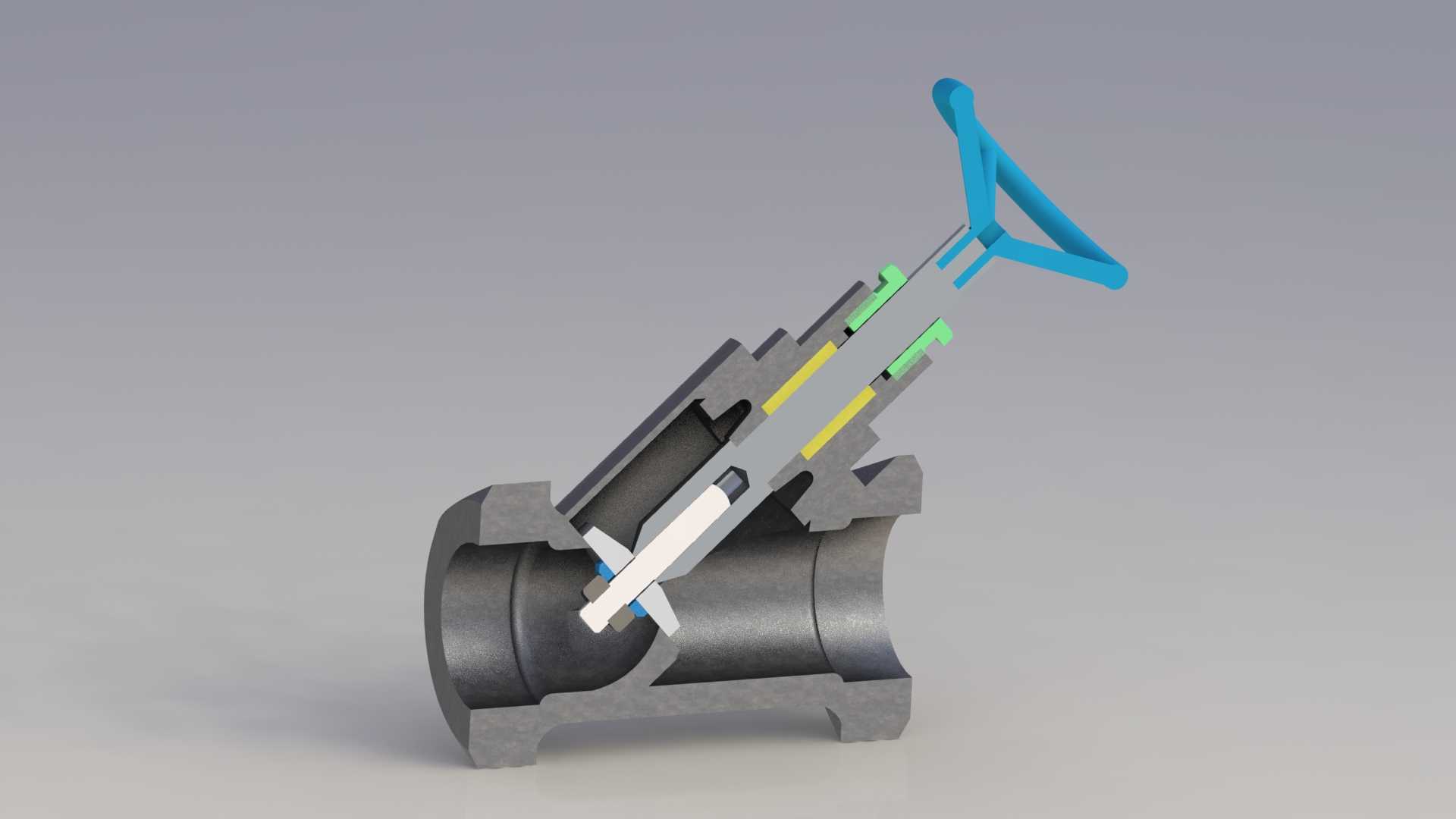

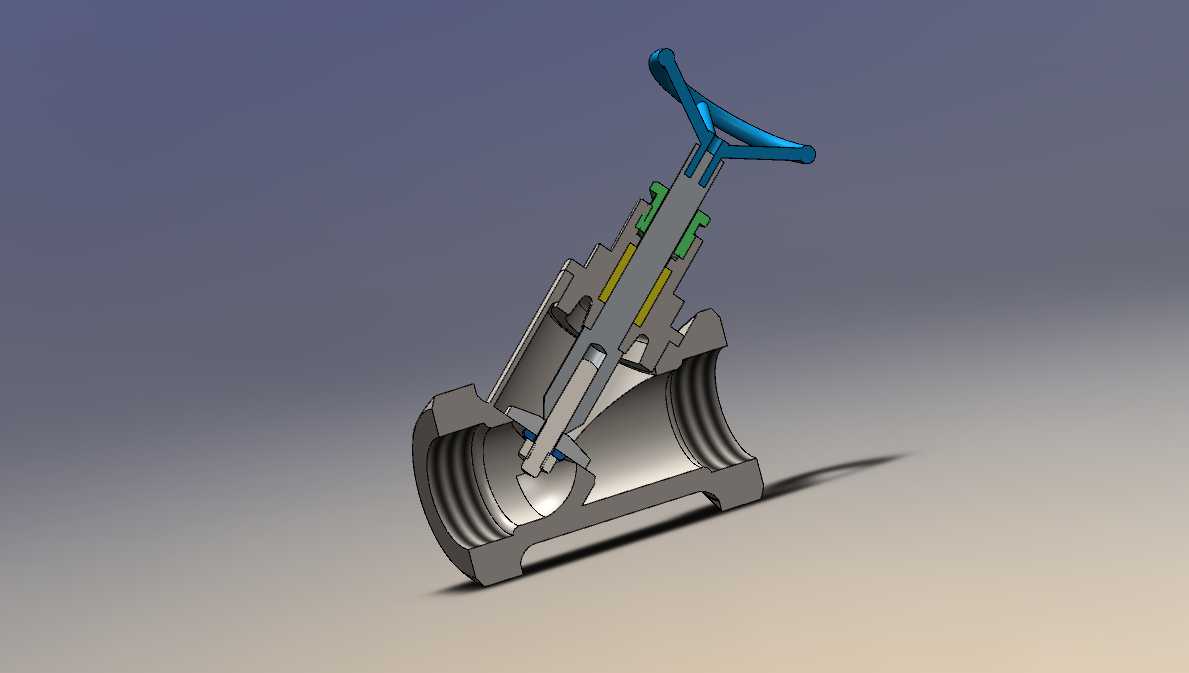

　　手轮转动范围内不会和周边并排布置的管路、支架发生干涉。结构设计阶段首先确定两端接口的公称通径与连接螺纹规格，以此为基础拉伸生成水平主流道，再按照流阻优化的角度拉出斜向阀腔，两个腔体在阀体内部相交形成完整的介质通路；阀体内腔的密封座面设置在流道与阀腔的交汇位置，阀瓣随阀杆下降时可精准压合在密封座面上，实现管路的完全截断，阀瓣上升时介质可从阀瓣与密封座的间隙中通过，通过改变阀瓣的提升高度即可连续调节管路内的介质流量。阀体外部的六角结构不仅承担安装拧装的功能，也同时作为阀体铸造时的工艺加强筋，提升阀体两端接口处的结构强度，在管路拧紧产生的径向扭力作用下不会出现接口开裂问题。阀杆顶部与手轮的配合位置设置轴向定位结构，

　　手轮安装后不会沿阀杆轴向窜动，转动时的扭矩可完全传递到阀杆上。整个模型的各零件装配关系清晰，阀体、阀杆、密封环、手轮均为独立可拆分的零部件，既可以用于虚拟装配验证阀门的动作行程，也可导出工程图用于后续的加工工艺编制，在管路设计选型阶段，可直接将该阀门模型装配到管路系统的三维布局中，核对阀门的安装空间、操作距离以及和相邻管件的位置关系，提前避免现场安装时出现操作空间不足、管件干涉的问题。
